MC4 male PV connector 10mm 1500V - ELECSUN
[ELE0594] MC4 male PV connector 10mm 1500V - ELECSUN
Conector MC4 macho PV 10mm 1500V para paneles solares. Conexión rápida sin herramientas, IP67/IP68 para exterior. Compatible con estándar MC4. Paneles NO incluidos.
Display Name:
[ELE0594] MC4 male PV connector 10mm 1500V - ELECSUN
Especificaciones Técnicas Detalladas
- Tipo de conector: Fotovoltaico macho MC4
- Tensión nominal del sistema: 1500 V DC
- Tensión máxima del sistema: 1500 V DC
- Corriente nominal: 55 A con cable de 10 mm²
- Corriente de prueba: 69 A con cable de 10 mm²
- Resistencia de contacto: < 0,5 mΩ
- Clase de protección: II (doble aislamiento)
- Sección de cable admisible: 4 a 10 mm² (AWG 12 a AWG 8)
- Material del contacto: Cobre estañado de alta conductividad
- Tipo de terminación: Crimpado mediante alicate específico para MC4
- Grado de protección conectado: IP67
- Grado de protección sin tapa: IP68 (1 m / 1 h)
- Material de la carcasa: PPO (polifenileno oxido) con resistencia UV
- Rango de temperatura de operación: -40 °C a +85 °C
- Temperatura límite superior: 100 °C
- Sistema de bloqueo: Cierre por pestaña con lengüeta de seguridad
- Fuerza de inserción y extracción: ≤ 50 N
- Diámetro exterior del cable admisible: 5,5 a 9 mm
- Unidad de venta: 1 conector macho
- Compatibilidad mecánica: Estándar MC4 con conectores hembra del mercado
- IEC 62852: Conectores para sistemas fotovoltaicos de corriente continua, requisitos de seguridad y ensayos
- EN 50521: Norma europea de conectores para módulos e instalaciones fotovoltaicas
- UL 6703: Norma estadounidense para conectores de cableado en sistemas fotovoltaicos
- TÜV Rheinland / TÜV Süd: Certificación de seguridad eléctrica y mecánica para aplicación FV
- RoHS: Restricción de sustancias peligrosas en materiales eléctricos y electrónicos
- REACH: Cumplimiento del reglamento europeo de sustancias químicas
- Resistencia UV: Carcasa de PPO validada para exposición solar prolongada en intemperie
- Clase de inflamabilidad: UL94-V0 en cuerpo aislante
Datos de Rendimiento y Capacidad Eléctrica
Capacidad de Conducción
- 55 A continuos con cable solar de 10 mm²
- Hasta 69 A en pruebas de cortocircuito momentáneo
- Caída de tensión despreciable por resistencia de contacto < 0,5 mΩ
Aislamiento y Estanqueidad
- Grado IP67 con conector hembra acoplado
- Grado IP68 con sello de goma estanco en estado sin acoplar
- Doble aislamiento (clase II) en cuerpo PPO
Límites Operacionales
- Tensión máxima admisible: 1500 V DC en el string
- Rango térmico: -40 °C a +85 °C de operación continua
- Temperatura pico admisible: 100 °C
Durabilidad Mecánica
- Más de 100 ciclos de conexión y desconexión garantizados
- Fuerza de inserción y extracción inferior a 50 N
- Carcasa PPO con retardante de llama UL94-V0 y filtro UV
Aplicaciones Detalladas y Casos de Uso
Empalme de strings en plantas fotovoltaicas
- Conexión rápida y estanca entre paneles solares en configuraciones serie y paralelo
- Enlace de ramales FV hacia el inversor string o el optimizador de potencia
- Reducción de puntos calientes mediante uniones eléctricas de baja resistencia
- Compatible con cable solar PV ZZ-F de 4, 6 y 10 mm²
Instalaciones residenciales, comerciales e industriales
- Vivienda aislada o autoconsumo con uno o varios strings en cubierta
- Naves industriales, granjas solares y plantas de gran escala con conexión a 1500 V DC
- Sistemas aislados con baterías y reguladores de carga MPPT
- Aplicaciones de bombeo solar y electrificación rural
Conexión a inversores, reguladores y cajas de derivación
- Enlace directo con la entrada MC4 de inversores string e híbridos del mercado
- Conexión a reguladores MPPT con terminales MC4 en sistemas de 12 V, 24 V y 48 V
- Empalmes en cajas de conexiones y combinadores de string
- Tránsito de cableado entre secciones del campo fotovoltaico
Procesos de instalación y crimpado profesional
- Crimpado del terminal de cobre estañado con alicate específico para MC4
- Verificación de la posición correcta del contacto y la junta tórica
- Atornillado de la tuerca de apriete con par controlado sobre el aislamiento del cable
- Comprobación de la fuerza de tracción y de la alineación de los polos
Mantenimiento, sustitución y ampliación de instalaciones
- Sustitución rápida de conectores dañados en cubiertas y huertos solares
- Ampliación de strings existentes con cableado de igual sección
- Reposición tras intervenciones de mantenimiento o auditoría termográfica
- Repuesto de stock para empresas instaladoras y servicios técnicos
Certificaciones y Cumplimiento Normativo Completo
Estándares de Seguridad Fotovoltaica
- IEC 62852 - Norma internacional de seguridad para conectores de corriente continua en sistemas FV
- EN 50521 - Norma europea para conectores en módulos e instalaciones fotovoltaicas
- UL 6703 - Estándar estadounidense para conectores de cableado en sistemas fotovoltaicos
- TÜV Rheinland y TÜV Süd - Certificación de seguridad eléctrica y mecánica para aplicación FV
Cumplimiento Ambiental y de Materiales
- RoHS - Restricción de sustancias peligrosas en materiales eléctricos y electrónicos
- REACH - Cumplimiento del reglamento europeo de registro y evaluación de sustancias químicas
- UL94-V0 - Máxima clasificación de autoextinción de llama en la carcasa plástica PPO
- Resistencia UV - Carcasa PPO validada para exposición solar prolongada en intemperie
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en la selección del conector, el crimpado correcto del cable solar y la verificación de continuidad y aislamiento en cada punto de unión de la instalación.
STOCK PERMANENTE
ENVÍO 24-48H
GARANTÍA OFICIAL ELECSUN

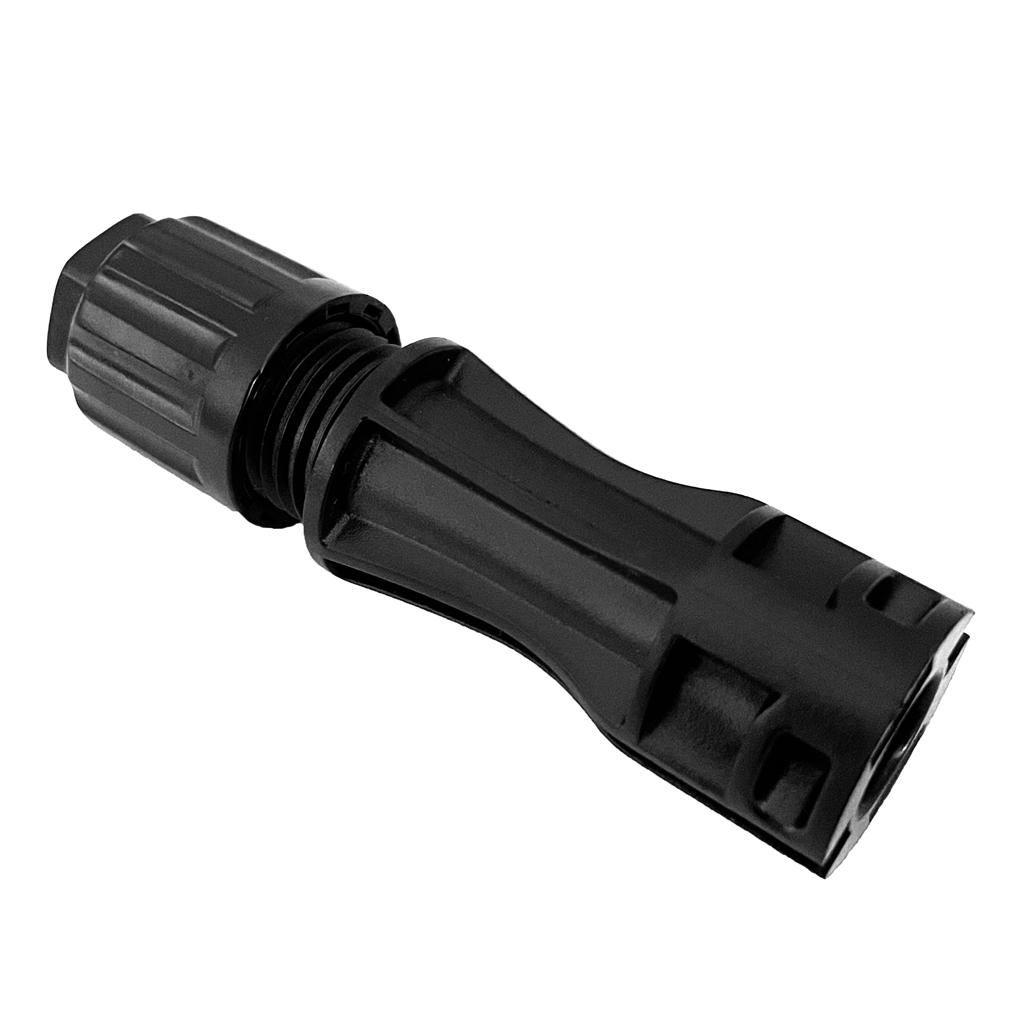

Conector MC4 macho fotovoltaico 10 mm² 1500 V DC
