  3. Battery disconnector 300A - 4 positions for 2 batteries - ELECSUN [ELE071] Battery disconnector 300A - 4 positions for 2 batteries - ELECSUN

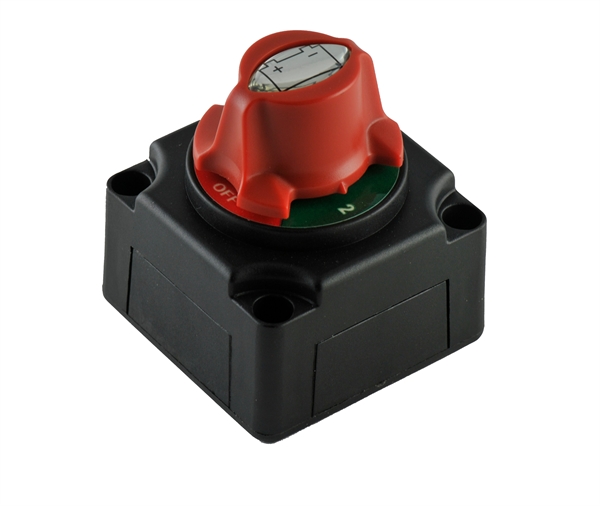

Battery disconnector 300A - 4 positions for 2 batteries - ELECSUN

Battery disconnector 300A - 4 positions for 2 batteries - ELECSUN

[ELE071] Battery disconnector 300A - 4 positions for 2 batteries - ELECSUN

https://b2b.technosun.com/web/image/product.template/6406/image_1920?unique=8645183

Battery Elecsun Desconectador baterías 300A - 4 posiciones para 2 baterias
Specifications: 300 A | 0.5 kg
Reference: ELE071

Not Available For Sale

    This combination does not exist.

    Contact Us

    Sales and terms conditions

    Display Name: [ELE071] Battery disconnector 300A - 4 positions for 2 batteries - ELECSUN

    Desconectador de Baterías Elecsun 300 A · 4 Posiciones · Selector 1-2-1+2-OFF

    Conmutador rotativo manual para gestión y aislamiento de dos bancos de baterías

    Selector de baterías robusto con 4 posiciones de operación (1, 2, 1+2, OFF) y capacidad de 300 A en régimen continuo, concebido para el control manual de bancos independientes en vehículos, embarcaciones, sistemas aislados y aplicaciones auxiliares. Su cuerpo de ABS de alto impacto, los pernos M10 de latón y la protección IP65 frontal garantizan fiabilidad mecánica y eléctrica en entornos exigentes, con picos de cranking de 1000 A durante 10 s y resistencia de contacto inferior a 5 mΩ.

    SKU

    ELE071

    Corriente Continua

    300 A

    Posiciones

    4 (1-2-1+2-OFF)

    Tensión Nominal

    12 / 24 / 48 V DC

    Especificaciones Técnicas Detalladas

    • Corriente continua máxima: 300 A
    • Corriente de pico (cranking 10 s): 1000 A
    • Tensión nominal de trabajo: 12 / 24 / 48 V DC
    • Resistencia de contacto: < 5 mΩ
    • Tipo de operación: Conmutador rotativo manual
    • Configuración eléctrica: Selector 1-2-1+2-OFF (4 posiciones)
    • Material de la carcasa: Plástico ABS resistente a impacto
    • Bornes de conexión: Pernos M10 de latón
    • Dimensiones del panel frontal: 70 × 70 × 70 mm
    • Profundidad detrás del panel: 65 mm
    • Mecanismo de mando: Conmutador rotativo con bloqueo
    • Tipo de montaje: Empotrado en panel frontal
    • Número de posiciones: 4 (1, 2, 1+2, OFF)
    • Posición OFF: Desconexión total de ambos bancos
    • Función principal: Selección de banco, paralelo y aislamiento
    • Acción del operador: Manual, sin electrónica ni relés auxiliares
    • Bloqueo de seguridad: Mecánico, evita accionamiento accidental
    • Grado de protección: IP65 (panel frontal)
    • Temperatura de operación: -30 °C a +80 °C
    • Resistencia a la intemperie: Sí, panel frontal sellado
    • Aplicaciones exteriores: Apto para entornos marinos y de intemperie
    • Marcado CE: Conforme a directivas europeas aplicables
    • RoHS: Restricción de sustancias peligrosas
    • IEC 60947-3: Aparamenta de baja tensión, seccionadores

    Datos de Rendimiento y Capacidad Eléctrica

    Límites Operacionales

    • 300 A continuos sin degradación térmica apreciable.
    • 1000 A de pico durante 10 s en régimen de cranking.
    • Tensión máxima de operación 48 V DC en bancos auxiliares.

    Capacidad de Conmutación

    • Conmutación bajo carga resistiva e inductiva con seguridad.
    • Posición OFF de corte efectivo y aislamiento galvánico total.
    • Apto para arranques directos de motor diésel o gasolina.

    Resistencia y Pérdidas

    • Resistencia de contacto inferior a 5 mΩ en operación normal.
    • Baja caída de tensión en bornes M10 de latón niquelado.
    • Reducción de pérdidas por efecto Joule y calor disipado.

    Durabilidad Mecánica

    • Carcasa de plástico ABS de alto impacto y gran rigidez.
    • Mecanismo rotativo con bloqueo positivo por posición.
    • Estabilidad dimensional entre -30 °C y +80 °C de operación.

    Aplicaciones Detalladas y Casos de Uso Profesionales

    chevron_right Sistemas con Dos Bancos de Baterías
    • Selección del banco de arranque o del banco de servicio según la demanda del momento.
    • Conexión en paralelo de ambos bancos para aumentar la capacidad útil en emergencias.
    • Aislamiento galvánico total mediante la posición OFF antes de cualquier intervención.
    • Gestión manual de bancos con distinta química o distinto estado de carga sin electrónica adicional.
    • Operación redundante en sistemas con respaldo eléctrico crítico o energético auxiliar.
    chevron_right Vehículos y Embarcaciones Recreativas
    • Autocaravanas y campers con banco de motor y banco de servicio independientes.
    • Embarcaciones de recreo con batería de arranque y banco de consumos auxiliares.
    • Protección de la electrónica sensible durante la operación de la máquina principal.
    • Manejo manual desde el cuadro principal con un único selector robusto y bloqueable.
    • Aplicación típica en flotas de vehículos industriales y comerciales de doble batería.
    chevron_right Sistemas Solares Aislados Off-Grid
    • Configuración típica de banco principal más banco de respaldo en energía auxiliar.
    • Operación redundante para cargas críticas en pequeñas instalaciones remotas aisladas.
    • Aislamiento rápido del banco durante mantenimientos o recambio físico de equipos.
    • Selección del banco en función del estado de carga y de la generación fotovoltaica.
    • Compatible con arquitecturas híbridas de inversor-cargador y regulador MPPT auxiliar.
    chevron_right Generadores y Equipos Auxiliares
    • Arranque de motor desde la batería de servicio cuando la de arranque se ha descargado.
    • Conmutación de bancos en grupos electrógenos y electrógenos portátiles profesionales.
    • Gestión del doble banco en equipos de respaldo y electrógenos de emergencia autónomos.
    • Aplicación como desconectador principal en cabinas y shelters de telecomunicaciones.
    • Conmutación de baterías en sistemas de señalización, bombeo y monitorización remota.
    chevron_right Integración con la Serie Varios
    • Combinable con dispositivos de protección y conexión de la serie Varios del catálogo TechnoSun.
    • Compatible con fusibles y portafusibles de la misma serie para arquitectura eléctrica coordinada.
    • Coexistencia con módulos de monitorización y BMS para supervisión adicional opcional del sistema.
    • Integración sencilla en cuadros de distribución, tableros de mando y consolas de operación.
    • Coherencia estética y mecánica con el resto de accesorios y componentes de la serie Varios.

    Certificaciones y Cumplimiento Normativo

    Seguridad Eléctrica

    • check Marcado CE - Conformidad con las directivas europeas aplicables al producto eléctrico.
    • check IEC 60947-3 - Aparamenta de baja tensión, seccionadores y conmutadores rotativos.
    • check Grado IP65 frontal - Protección total frente a polvo y agua en el panel frontal del equipo.

    Cumplimiento Ambiental y Comercial

    • check Directiva RoHS - Restricción de sustancias peligrosas en componentes electrónicos.
    • check Rango térmico ampliado - Operación estable entre -30 °C y +80 °C en cualquier orientación.
    • check Garantía comercial - 2 años de garantía oficial del fabricante Elecsun en toda la gama.

    Servicio Técnico Profesional Techno Sun

    Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, selección de bancos, integración del conmutador y resolución de incidencias técnicas. Stock permanente con envío rápido a toda la península y Baleares.

    STOCK PERMANENTE ENVÍO 24-48H GARANTÍA OFICIAL ELECSUN

    Componentes Compatibles de la Serie Varios

    Este producto pertenece a la serie Varios de TechnoSun. A continuación se enumeran los componentes complementarios disponibles bajo referencia separada para configurar la solución completa según las necesidades de la instalación eléctrica profesional.

    Protección y Conexión

    • BPR000065400 — Barredor y protector de conexión de baterías.
    • VBB125040010 — Bloque de conexión y distribución 12/24 V.

    Fusibles

    • ELE0759 — Fusible de protección clase T para corriente continua.
    • ELE1028 — Fusible seccionador para bancos de baterías auxiliares.

    Batería de Litio

    • DEFAULT41 — Módulo de batería de litio de alta eficiencia para bancos auxiliares.

    Desconectador de Baterías Elecsun 300 A · 4 Posiciones

    Referencia: ELE071 | Selector 1-2-1+2-OFF

    La solución definitiva para la gestión y aislamiento manual de dos bancos de baterías en instalaciones profesionales que demandan máxima fiabilidad eléctrica y mecánica.
