SOLITIA Elecsun Series Solar Cable PV H1Z2Z2-K 1x4mm² 1500V black (100m)
[ELE0976] SOLITIA Elecsun Series Solar Cable PV H1Z2Z2-K 1x4mm² 1500V black (100m)

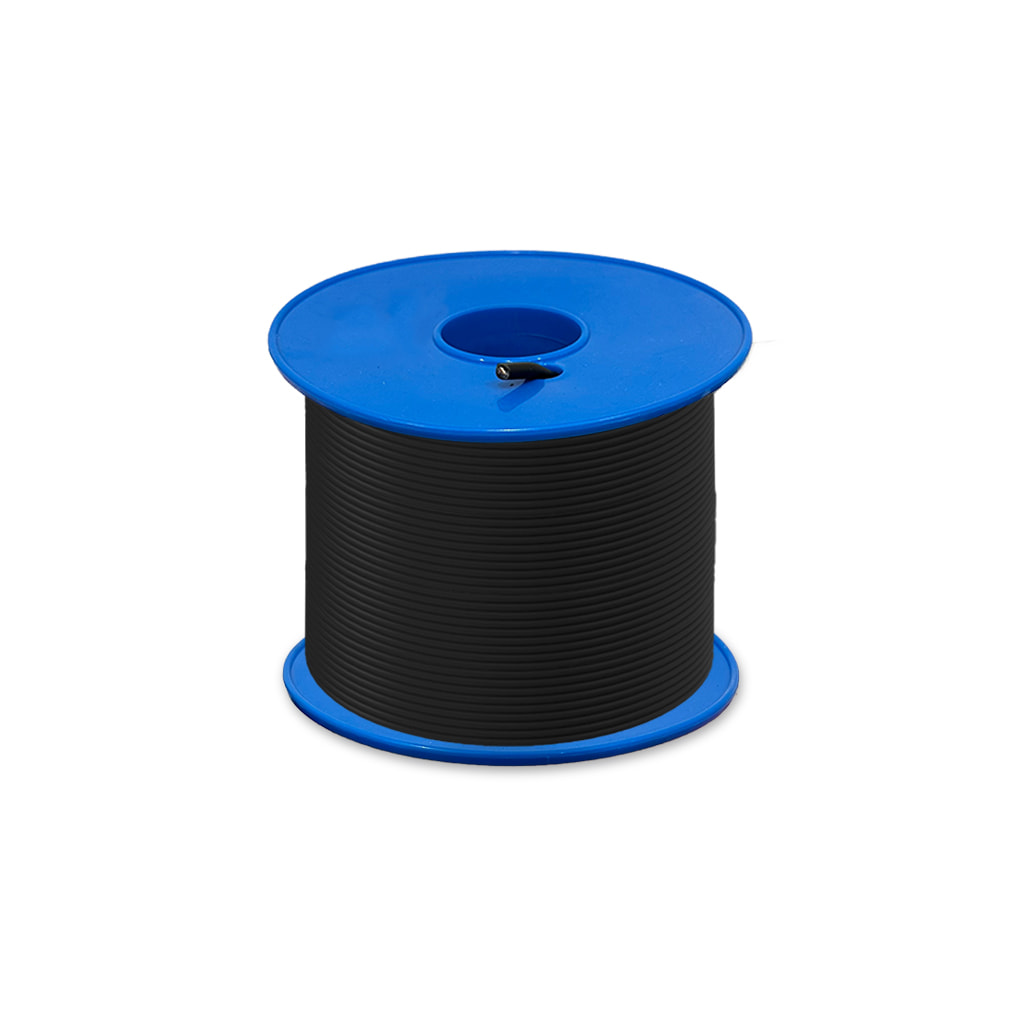

100 metres of black solar cable, 4mm2 and 1500V, specialised for photovoltaic installations, fireproof and halogen-free.
Maximum conductor temperature: 120º.
Maximum short-circuit temperature: 250º (maximum 5s.)
Temperature range: -40º +90º.
Reference Standards: IEC 60332-1-2, EN 50618 and IEC 62930
Compatible with all connectors.
📕 Descarga de documentación
Display Name:
[ELE0976] SOLITIA Elecsun Series Solar Cable PV H1Z2Z2-K 1x4mm² 1500V black (100m)
HS Code:
85446090
Especificaciones Técnicas Detalladas
- Tensión nominal: 1500 V CC (AC U0/U: 1,0/1,0 kV)
- Tensión máxima permitida (U0): 1800 V CC
- Capacidad de corriente a 60 °C: 55 A
- Resistencia del conductor a 20 °C: 5,09 Ω/km
- Resistencia de aislamiento: ≥ 1000 MΩ·km
- Tensión de prueba (AC): 6,5 kV, 50 Hz, 5 min
- Sección: 1x4 mm²
- Diámetro del conductor: 2,5 mm
- Diámetro exterior: 5,5 mm
- Radio de curvatura: 4 x diámetro exterior
- Peso aproximado: 55 kg/km
- Longitud de bobina: 100 m
- Conductor: Hilos de cobre fino estañado, Clase 5 (VDE 0295 / IEC 60228)
- Aislamiento interior: XLPO ignífugo, sin halógenos, reticulado por haz de electrones (negro)
- Aislamiento exterior: XLPO ignífugo, sin halógenos, reticulado por haz de electrones (negro)
- Vida útil prevista: 25 años
Datos de Rendimiento
Rango Térmico
- Rango de temperatura ambiente: -40 °C hasta +90 °C.
- Temperatura máxima en el conductor: +120 °C.
- Temperatura de cortocircuito: 250 °C durante 5 segundos.
Resistencia Ambiental
- Resistente a los rayos UV, al ozono y a la hidrólisis.
- Doble aislamiento ignífugo y libre de halógenos.
- Compatible con todos los conectores fotovoltaicos.
Aplicaciones Detalladas y Casos de Uso
Cableado de Strings Fotovoltaicos
- Conexión de módulos solares y strings en instalaciones fotovoltaicas de hasta 1500 V.
- Marcaje en metros impreso sobre el cable para facilitar el dimensionado y la instalación.
Instalaciones en Exterior
- Tendido a la intemperie gracias a su resistencia a UV, ozono e hidrólisis.
- Apto para tejados, suelo y estructuras expuestas a condiciones ambientales exigentes.
Certificaciones y Cumplimiento Normativo
Normas de Referencia
- EN 50618 - Norma europea para cables fotovoltaicos
- IEC 62930 - Cables para sistemas fotovoltaicos
- IEC 60332-1-2 - Ensayo de retardo a la llama
Aprobación y Conductor
- TÜV - Aprobación de seguridad EN 50618
- VDE 0295 / IEC 60228 - Conductor de cobre Clase 5
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado de secciones, caídas de tensión y resolución de incidencias técnicas.
Cable Solar Elecsun H1Z2Z2-K 4 mm² 1500V Negro · Bobina 100 m
Referencia: ELE0976 | Cable fotovoltaico H1Z2Z2-K
La solución definitiva para el cableado de instalaciones fotovoltaicas que demandan máxima fiabilidad, durabilidad y seguridad eléctrica.
| _Marca | Solitia |
