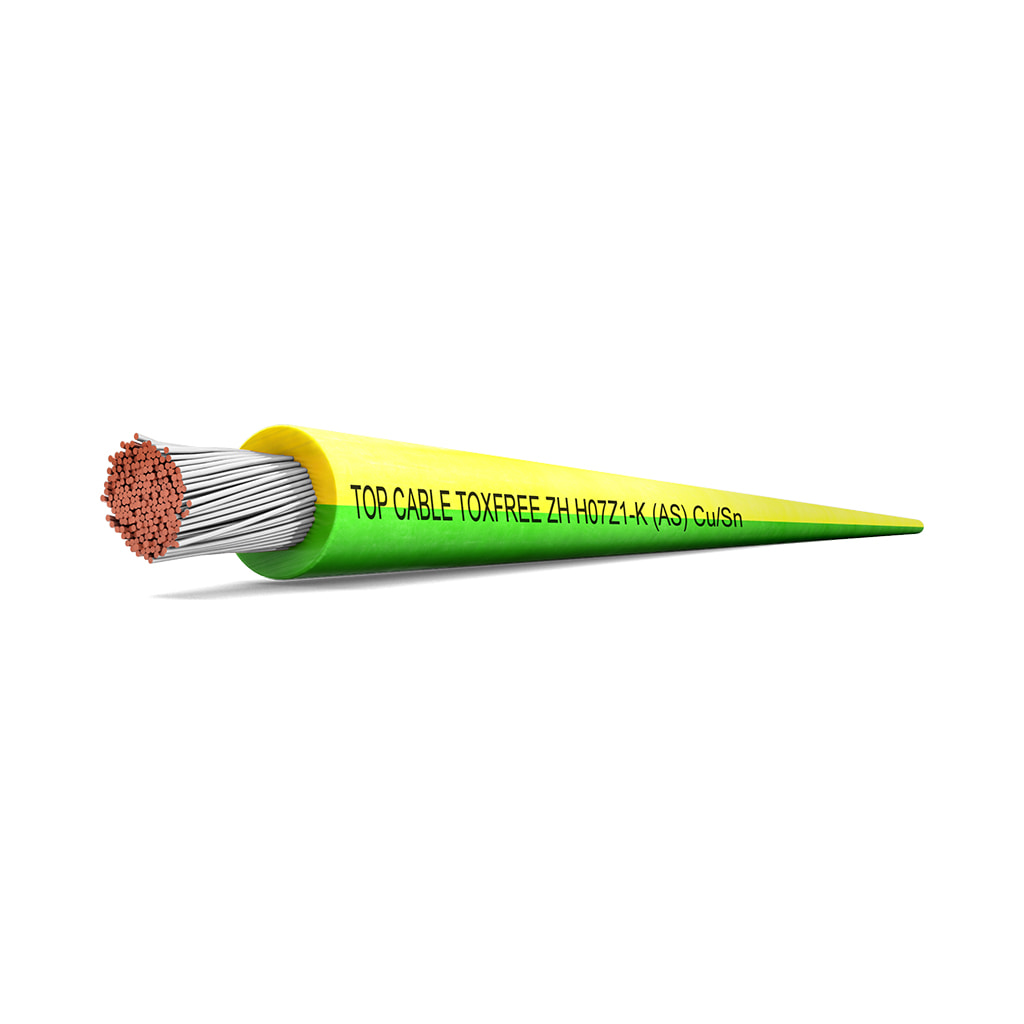

Top Cable TOXFREE ZH H07Z1-K(AS) 1x16mm² B2ca (Sold by the meter)
[ELE0996] Top Cable TOXFREE ZH H07Z1-K(AS) 1x16mm² B2ca (Sold by the meter)
16mm2 halogen-free earth cable with tinned copper conductor. A/V
Low voltage 450/750V
Maximum conductor temperature: 70º.
Max. short-circuit temp.: 160º (max. 5s.)
Minimum service temp.: -40º (static with protection)
Reference standards: UNE-EN 50525-3-31 and UNE 211002
CPR: B2ca -s1a, d1, a1
📕 Descarga de documentación
Display Name:
[ELE0996] Top Cable TOXFREE ZH H07Z1-K(AS) 1x16mm² B2ca (Sold by the meter)
HS Code:
85444290
Especificaciones Técnicas Detalladas
- Tensión nominal: 450/750 V (baja tensión)
- Sección del conductor: 1x16 mm²
- Conductor: Cobre electrolítico recocido y estañado, clase 5 (flexible) según UNE-EN 60228 e IEC 60228
- Aislamiento: Poliolefina ignifugada extra deslizante, resistente a los rayos UV y libre de halógenos, tipo TI7 según EN 50363-7
- Identificación de conductor: Amarillo/Verde RAL 1021/6018 (otros colores bajo demanda)
- Tipo: H07Z1-K (AS) tipo 2 CuSn (toma a tierra)
- Formato de venta: Por metro
- Temperatura máxima del conductor: 70°C
- Temperatura máxima en cortocircuito: 160°C (máximo 5 s)
- Temperatura mínima de servicio: -40°C (estático con protección)
- Radio de curvatura mínimo: 5 veces el diámetro del cable
- Resistencia a grasas y aceites: Excelente
- Resistencia a los ataques químicos: Excelente
- Resistencia a los rayos UV: Según EN 50618
- Resistencia al ozono: Según EN 50618
- No propagación de la llama: Según UNE-EN 60332-1 / IEC 60332-1
- No propagación del incendio: Según UNE-EN 60332-3-24 / IEC 60332-3-24 y EN 50399
- Reacción al fuego CPR: B2ca-s1a, d1, a1 según EN 50575
- Libre de halógenos: Según UNE-EN 60754-1 / IEC 60754-1
- Baja emisión de gases corrosivos: UNE-EN 60754-2 / IEC 60754-2
- Baja emisión de humos: UNE-EN 61034 / IEC 61034, transmitancia luminosa superior al 80%
Datos de Rendimiento y Comportamiento en Exterior
Límites Operacionales
- Temperatura de conductor hasta 70°C en régimen permanente
- Soporta 160°C en cortocircuito durante un máximo de 5 segundos
- Servicio en frío hasta -40°C en estático con protección
Protección frente al Entorno
- Conductor de cobre estañado resistente a la corrosión
- Evita el par galvánico al conectar metales de distinto potencial
- Resistencia a la degradación por radiación ultravioleta y ozono según EN 50618
Aplicaciones Detalladas y Casos de Uso
Conexiones de Toma a Tierra en Exterior
- Líneas de puesta a tierra en instalaciones expuestas a la intemperie
- Conexión de masas y estructuras metálicas en exteriores
- Plantas fotovoltaicas y parques solares con cableado de tierra al aire libre
Entornos Corrosivos y Químicamente Agresivos
- Instalaciones con presencia de grasas, aceites o agentes químicos
- Conexión entre metales de diferente potencial evitando el par galvánico
- Ambientes con alta exposición ultravioleta y al ozono
Instalaciones con Exigencias de Seguridad contra Incendios
- Edificios y recintos que requieran cable libre de halógenos
- Espacios donde se exige baja emisión de humos y gases corrosivos
- Aplicaciones que demandan la clasificación CPR B2ca
Certificaciones y Cumplimiento Normativo Completo
Normas de Referencia
- UNE-EN 50525-3-31 - Cables aislados libres de halógenos
- UNE 211002 - Cables de tensión asignada hasta 450/750 V
- CPR B2ca-s1a, d1, a1 - Máxima clasificación de reacción al fuego según EN 50575
Marcas y Homologaciones
- HAR / AENOR - Certificación armonizada europea y nacional
- BUREAU VERITAS - Certificación de producto
- RoHS / CE - Cumplimiento de restricción de sustancias y marcado CE
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado de líneas de tierra, selección de sección y cumplimiento de la reacción al fuego CPR.
Top Cable TOXFREE ZH H07Z1-K (AS) 1x16mm²
Referencia: ELE0996 | Cable de toma a tierra libre de halógenos
La solución definitiva para conexiones de tierra en exterior que demandan máxima resistencia a la corrosión y seguridad contra incendios.
