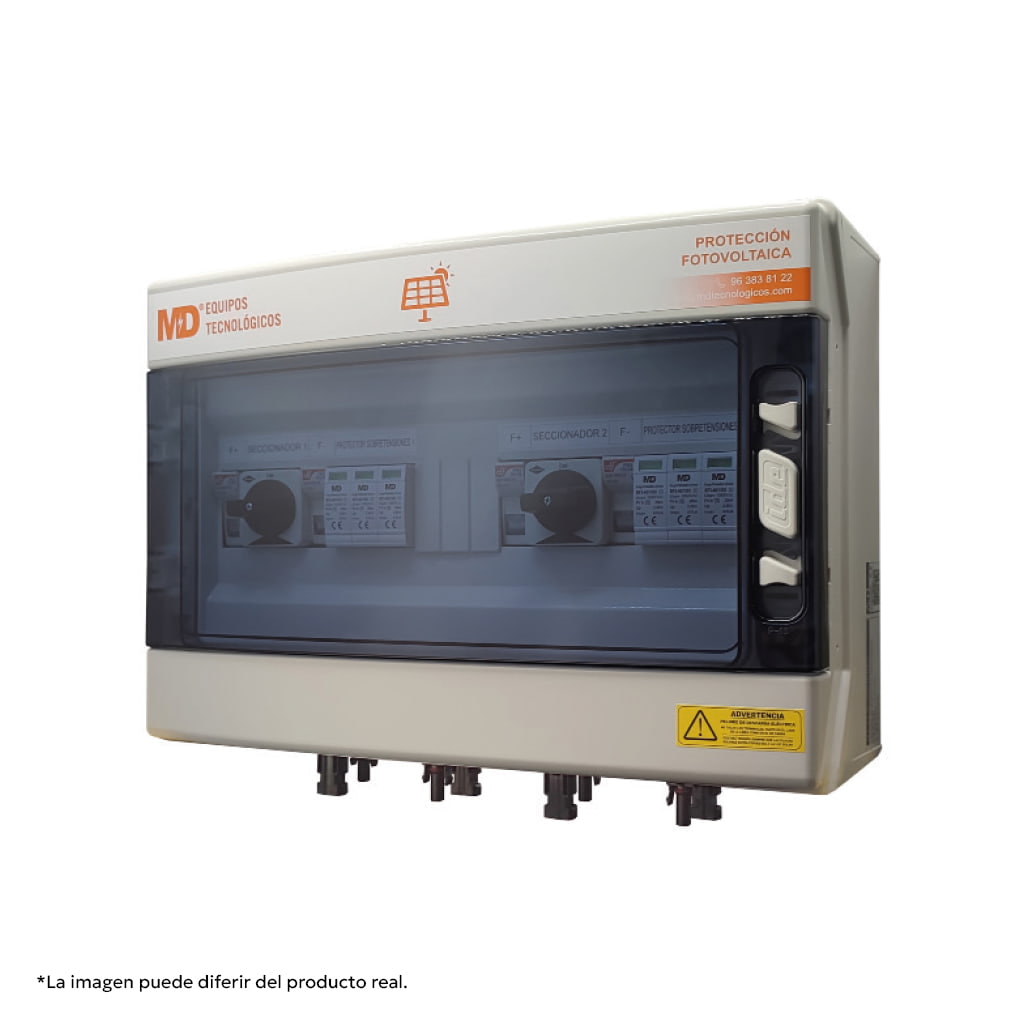

MD SPF DC 18/18 Cuadro de protección fotovoltaica
[ELE1031] MD SPF DC 18/18 Cuadro de protección fotovoltaica
Cuadro de protección fotovoltaico para 10 entradas + 10 salidas. 1000Vcc, 20A por entrada, autmáticos de continua de 4p 1000vdc con sobretensiones BF3-40/1000 por string en armario mural de poliéster de 800x600x230 con puerta opaca y prensaestopas
Display Name:
[ELE1031] MD SPF DC 18/18 Cuadro de protección fotovoltaica
Especificaciones Técnicas Detalladas
- Tipo: Cuadro de protección fotovoltaica de continua (caja combinadora)
- Configuración: 18 entradas y 18 salidas
- Tensión máxima de servicio: 1000 VDC
- Lado de instalación: Corriente continua (campo fotovoltaico hacia inversor)
- Protección contra sobretensiones: Por string, modelo BF3-40/1000
- Seccionamiento: Interruptores automáticos de continua tetrapolares 1000 VDC
- Cobertura: Protección independiente por cada string del generador
- Tipo de envolvente: Armario mural de poliéster
- Puerta: Opaca
- Entradas de cable: Prensaestopas
- Serie: SPF
Datos de Rendimiento
Límites Operacionales
- Tensión de campo fotovoltaica admisible hasta 1000 VDC
- Capacidad para concentrar y proteger hasta 18 strings de entrada
- Seccionamiento tetrapolar para corte seguro en corriente continua
Seguridad de la Instalación
- Protección frente a sobretensiones de origen atmosférico por cada string
- Envolvente de poliéster con elevada resistencia a la intemperie
- Acceso protegido mediante puerta opaca y prensaestopas estancos
Aplicaciones Detalladas y Casos de Uso
Plantas Fotovoltaicas con Múltiples Strings
- Concentración de las series fotovoltaicas en el lado de continua antes del inversor
- Protección por string en instalaciones con elevado número de cadenas
Instalaciones a la Intemperie
- Montaje mural en cubiertas, fachadas y cuartos técnicos
- Entornos exteriores gracias a la envolvente de poliéster y prensaestopas
Características Constructivas
Protección Eléctrica
- Descargadores BF3-40/1000 - Protección contra sobretensiones por cada string
- Automáticos de continua 4P 1000 VDC - Seccionamiento seguro del campo fotovoltaico
Envolvente
- Armario de poliéster - Resistente a la corrosión y la intemperie
- Puerta opaca y prensaestopas - Acceso protegido y entrada ordenada de cables
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, puesta en marcha y resolución de incidencias técnicas.
Cuadro de Protección Fotovoltaica MD SPF DC 18/18
Referencia: ELE1031 | Caja combinadora de continua
La solución definitiva para la protección del lado de continua en instalaciones fotovoltaicas que demandan máxima fiabilidad y seguridad por string.
