  2. PROJOY PEFS-EL40H-04-P2 Firefighter 2 strings 20A 1500V [ELE1101] PROJOY PEFS-EL40H-04-P2 Firefighter 2 strings 20A 1500V
PROJOY PEFS-EL40H-04-P2 Firefighter 2 strings 20A 1500V

PROJOY PEFS-EL40H-04-P2 Firefighter 2 strings 20A 1500V

[ELE1101] PROJOY PEFS-EL40H-04-P2 Firefighter 2 strings 20A 1500V

https://b2b.technosun.com/web/image/product.template/62953/image_1920?unique=d964946

Fire safety device for disconnecting the photovoltaic array.
With DC inputs for 2 strings of photovoltaic panels.
Ensures system safety by disconnecting the high voltage between the photovoltaic modules and the solar inverter.
It automatically cuts off the DC power supply from the panels when it detects that the temperature in the area exceeds 70 ℃.
It is located between the photovoltaic array and the solar inverter.

  • _Marca

This combination does not exist.

Para ver los precios, por favor regístrese o inicie sesión con su cuenta.
Contact Us
📕 Descarga de documentación

Sales and terms conditions

Display Name: [ELE1101] PROJOY PEFS-EL40H-04-P2 Firefighter 2 strings 20A 1500V
HS Code: 8535301090

Desconectador de seguridad Projoy PEFS-EL40H-04-P2 para 2 strings hasta 1500 V

Interruptor de corte para bomberos con seccionadores de continua de 4 polos y disparo automático a 70 °C

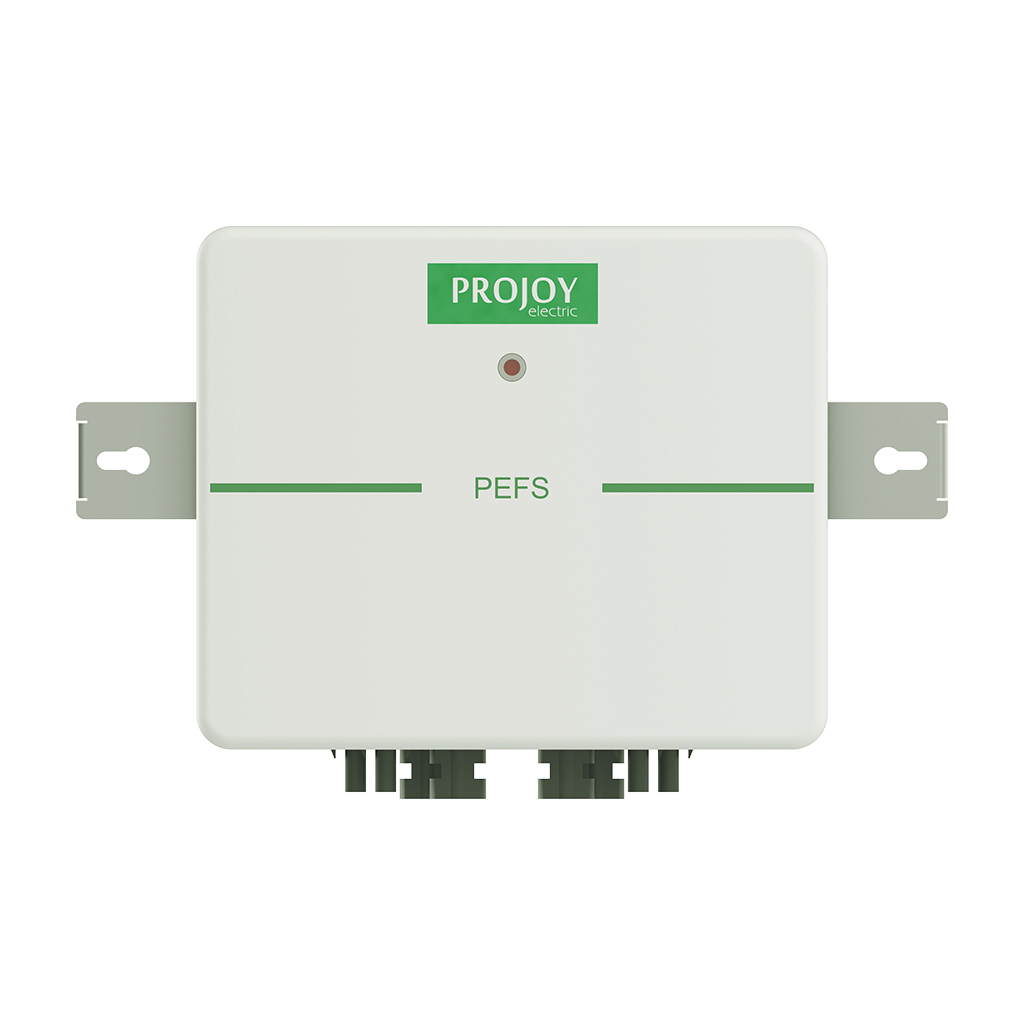

El Projoy PEFS-EL40H-04-P2 es un dispositivo de corte de seguridad para el lado de continua de una instalación fotovoltaica. Se intercala entre el generador fotovoltaico y el inversor y abre físicamente los cuatro polos correspondientes a dos strings, dejando el tramo de continua aguas abajo sin tensión.

El disparo puede producirse de cuatro maneras: de forma automática cuando la temperatura de la zona supera los 70 °C, por pérdida o corte de la alimentación de corriente alterna del cuadro de distribución, de forma manual mediante un pulsador de emergencia opcional y de forma remota a través de comunicación RS485 opcional.

La envolvente, de material retardante de llama con protección frente a radiación ultravioleta y grado IP66, permite el montaje en exterior junto al campo fotovoltaico. El fabricante declara una vida de servicio de 25 años, 10.000 maniobras mecánicas y más de 300 maniobras eléctricas.

SKU

ELE1101

Strings

2 (4 polos)

Tensión de string

300 a 1500 Vdc

Corriente a 1500 V

20 A

Especificaciones Técnicas Detalladas

Parámetro Valor
Modelo PEFS-EL40H-04-P2
Serie PEFS-EL (segunda generación, carcasa inyectada P2)
Tensión de string 300 a 1500 Vdc
Rango de corriente de string de la serie 3 a 55 A
Número de strings 2 (versión 1/2 strings de la serie)
Número de polos 4 (versión 2/4 polos)
Corriente asignada del modelo EL40H a 1500 V 20 A
Modos de desconexión automática por temperatura, por corte de alimentación de alterna, manual por pulsador de emergencia y remota por RS485 (estas dos últimas, opcionales)
Aislamiento físico de salida sí, aislamiento físico de la salida a 0 V
Parámetro Valor
Tensión de funcionamiento 100 a 270 Vac
Tensión nominal 230 Vac
Corriente nominal 30 mA
Corriente de arranque en carga 100 mA de valor medio
Corriente de accionamiento del contacto 300 mA máximo
Contactos auxiliares FB1 y FB2 (configuración estándar) capacidad de contacto 250 Vac, 16 A
Desconexión remota RS485, opcional
Parámetro Valor
Temperatura de funcionamiento -40 °C a +70 °C
Desconexión automática por temperatura +70 °C
Temperatura de almacenamiento -40 °C a +85 °C
Grado de protección IP66
Clase de protección Clase II
Vida mecánica 10.000 maniobras
Vida eléctrica más de 300 maniobras
Vida de servicio declarada 25 años
Material de la envolvente material retardante de llama con protección frente a radiación ultravioleta
Peso de la referencia en almacén 1 kg
Tensión del sistema Corriente asignada
300 Vdc 40 A
600 Vdc 40 A
800 Vdc 40 A
1000 Vdc 40 A
1200 Vdc 30 A
1500 Vdc 20 A
Referencia Corriente asignada de 300 V a 1500 V
PEFS-EL16-2/4-P2 16 / 16 / 16 / 9 / 6 / 3 A
PEFS-EL25-2/4-P2 25 / 25 / 22 / 11 / 8 / 4 A
PEFS-EL32-2/4-P2 32 / 32 / 26 / 13 / 10 / 5 A
PEFS-EL40-2/4-P2 40 / 40 / 30 / 20 / 15 / 13 A
PEFS-EL55-2/4-P2 55 / 55 / 45 / 33 / 33 / 18 A
PEFS-EL40H-2/4-P2 40 / 40 / 40 / 40 / 30 / 20 A (modelo de esta referencia)
PEFS-EL50H-2/4-P2 50 / 50 / 50 / 50 / 40 / 30 A

Datos Operativos y Límites de Trabajo

Límites operativos declarados

  • Tensión de string admisible de 300 a 1500 Vdc.
  • Corriente asignada del modelo EL40H de 40 A hasta 1000 V, 30 A a 1200 V y 20 A a 1500 V.
  • Rango de corriente de la serie PEFS-P2 de 3 a 55 A según modelo.
  • Temperatura ambiente admisible de -40 °C a +70 °C.

Comportamiento de la desconexión

  • Umbral de disparo térmico fijado por el fabricante en +70 °C.
  • Aislamiento físico de la salida una vez producido el disparo.
  • Retorno al servicio bajo restablecimiento de la alimentación de alterna de control.
  • Señalización del estado mediante los contactos auxiliares FB1 y FB2.

Durabilidad declarada

  • Vida mecánica de 10.000 maniobras.
  • Vida eléctrica superior a 300 maniobras.
  • Vida de servicio de 25 años declarada por el fabricante.
  • Envolvente con protección frente a radiación ultravioleta para montaje a la intemperie.

Aplicaciones Detalladas y Casos de Uso

chevron_rightAutoconsumo residencial de uno o dos strings
  • Instalaciones domésticas sobre cubierta con una o dos series de módulos conectadas a un inversor monofásico.
  • Cubiertas inclinadas de vivienda unifamiliar en las que se exige reducir la tensión de continua accesible en caso de siniestro.
  • Ampliaciones de instalaciones existentes en las que se incorpora el corte de seguridad sin rehacer el cableado de continua.
  • Configuraciones en las que el corte se acciona junto con el interruptor general del cuadro de distribución de alterna.
chevron_rightInstalaciones con requisitos de intervención de bomberos
  • Edificios en los que el pliego o la propiedad exige un dispositivo de corte del campo fotovoltaico accesible desde el exterior.
  • Integración de un pulsador de emergencia en la fachada o junto al cuadro general.
  • Instalaciones con tensiones de string próximas a 1500 V en las que se requiere aislamiento físico y no solamente electrónico.
chevron_rightSeguridad para servicios de emergencia
  • Reducción de la tensión presente en el cableado de continua del tejado durante una intervención de extinción de incendios.
  • Disparo manual desde un punto accesible mediante pulsador de emergencia opcional.
  • Disparo automático cuando la temperatura de la zona supera los 70 °C, sin necesidad de intervención humana.
  • Corte de continua asociado al corte de la alimentación de alterna del cuadro de distribución.
chevron_rightMantenimiento y operación de la planta
  • Seccionamiento en carga del campo fotovoltaico para trabajos de mantenimiento sobre el inversor.
  • Aislamiento físico de la salida durante inspecciones termográficas o sustitución de módulos.
  • Señalización del estado de los contactos a través de las salidas auxiliares FB1 y FB2 hacia el sistema de supervisión.
  • Vida mecánica declarada de 10.000 maniobras, adecuada para maniobras periódicas de mantenimiento programado.

Notas de Instalación y Puesta en Servicio

  • buildEl equipo se instala en el tramo de corriente continua, entre el generador fotovoltaico y el inversor, de modo que la desconexión deja sin tensión el cableado de continua aguas abajo.
  • buildEl fabricante advierte expresamente de que el PEFS no debe instalarse expuesto a la luz solar directa ni en contacto directo con agua de forma continuada.
  • buildLa alimentación de control se toma de la red de corriente alterna: al perder la alimentación de alterna el dispositivo abre los contactos de continua, por lo que el propio corte del cuadro de distribución actúa como orden de desconexión.
  • buildLa conexión de un pulsador de emergencia es opcional y permite el disparo manual desde un punto accesible al servicio de extinción de incendios.
  • buildLos contactos auxiliares FB1 y FB2, de configuración estándar, permiten llevar la señalización de estado a un sistema de supervisión externo.
  • buildLa instalación y el mantenimiento deben realizarse por personal cualificado y siguiendo la guía de instalación de la serie PEFS-EL suministrada con el producto.

Certificaciones y Cumplimiento Normativo

Marcado y directivas

  • checkCE - marcado declarado en la ficha técnica del fabricante para toda la serie PEFS-P2.
  • checkEN 60947-1 - requisitos generales de aparamenta de baja tensión declarados como norma de conformidad.
  • checkEN 60947-3 - interruptores, seccionadores, interruptores-seccionadores y combinados con fusibles.

Base de los datos declarados

  • checkIEC 60947-3 (ed.3.2):2015 - norma bajo la cual se declaran los valores de los seccionadores de corriente continua integrados.
  • checkUL 508i - referencia adicional citada por el fabricante para los datos de los seccionadores CC.
  • checkCategoría de empleo DC-PV1 - categoría de utilización declarada para el corte en corriente continua fotovoltaica.
