[ELE259] Desconectador CC IP67 32A 1000VDC | 2 polos conector MC4 - BENY

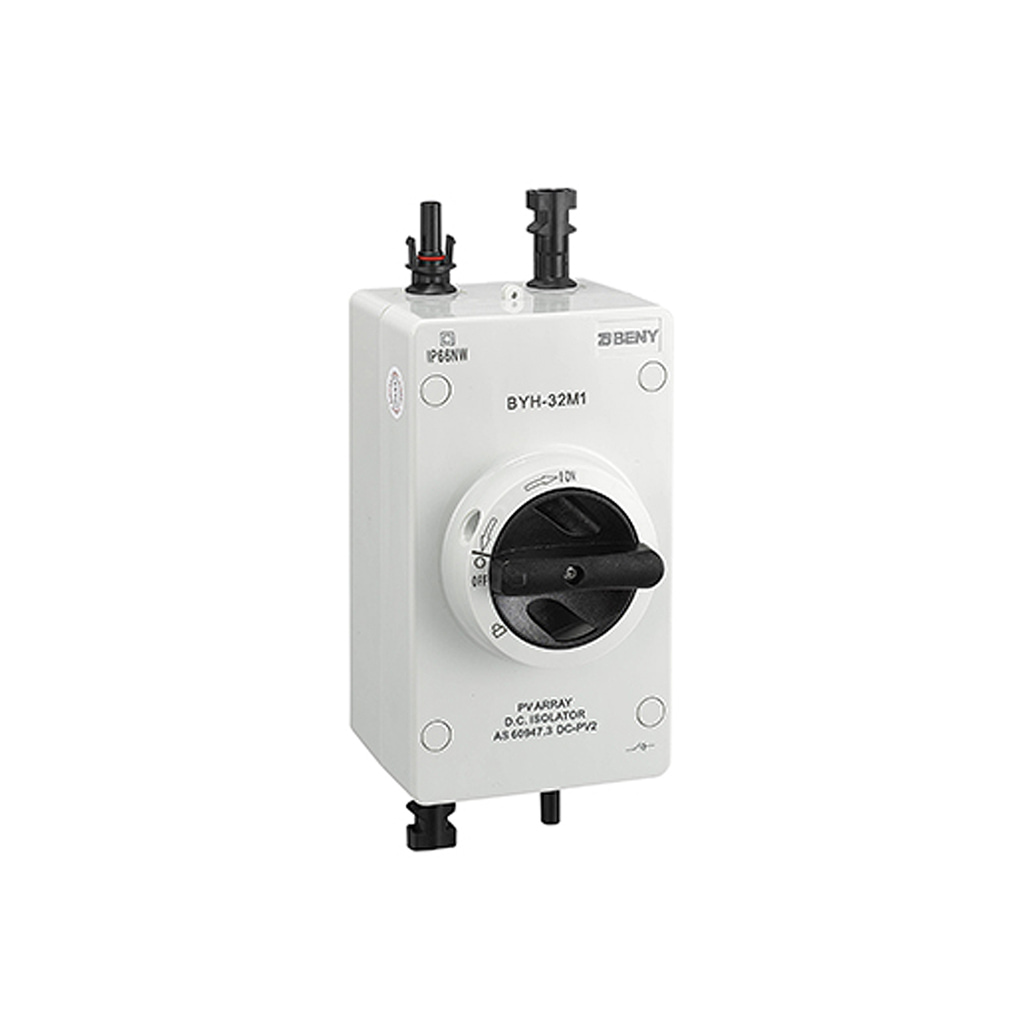

Desconectador CC Beny BYH-32M1
Tensión: 1000 V DC | Corriente máxima: 32 A | Polos: 2
Conector: MC4 | Grado de protección: IP67
📕 Descarga de documentación
Display Name:
[ELE259] Desconectador CC IP67 32A 1000VDC | 2 polos conector MC4 - BENY
Seccionador de corriente continua BENY BYH-32M1 de 1000 V y 32 A con envolvente IP66 y conectores MC4
Interruptor seccionador fotovoltaico conforme a AS 60947.3:2018 DC-PV2 para el aislamiento del generador
Interruptor seccionador de corriente continua BYH-32M1 alojado en envolvente estanca, presentado por el fabricante como el primer seccionador de continua plenamente conforme con la norma AS 60947.3:2018 en categoría DC-PV2. Se instala entre los paneles solares y el inversor de conexión a red para el aislamiento del generador fotovoltaico durante la instalación del sistema o cualquier trabajo de mantenimiento.
El aparato es de 4 polos, admite tensiones asignadas de empleo de 500, 600, 800 y 1000 V y no está polarizado, de modo que los conductores positivo y negativo pueden intercambiarse. El fabricante lo recomienda como seccionador estándar para instaladores solares en sistemas fotovoltaicos conectados a red, siguiendo las directrices de instalación y supervisión aplicables.
Descripción Funcional del Componente
Qué es esta referencia
- Un interruptor seccionador de corriente continua con envolvente propia y conectores MC4.
- Función declarada de control y de aislador.
- Aparato de 4 polos con categoría de utilización DC-PV2 y DC-21B.
- Aptitud para el seccionamiento declarada por el fabricante.
Ubicación en la instalación
- Entre los paneles solares y el inversor de conexión a red.
- Punto de corte para el aislamiento del generador durante la instalación del sistema.
- Punto de corte para trabajos de mantenimiento sobre la parte de continua.
- Montaje en posición vertical u horizontal, en interior o exterior.
Ventajas constructivas
- Sin polaridad: los conductores positivo y negativo pueden intercambiarse.
- Vida útil mecánica de 15 000 maniobras.
- Envolvente con grado de protección IP66 y cuerpo del interruptor con grado IP20.
- Rango de temperatura de funcionamiento de −50 °C a +90 °C.
Especificaciones Técnicas Detalladas
| Producto | Seccionador de corriente continua con envolvente IP66 |
|---|---|
| Referencia | ELE259 |
| Número de modelo | BYH-32M1 |
| Función | Control y aislador |
| Normas | IEC 60947-3 y AS 60947.3 |
| Categoría de utilización | DC-PV2 / DC-21B |
| Número de polos | 4P |
| Frecuencia asignada | Corriente continua |
| Peso | 1,41 kg con embalaje y 1,4 kg sin embalaje |
| Código EAN | 8435438802742 |
| Tensión asignada de empleo (Ue) | 500 V, 600 V, 800 V y 1000 V |
|---|---|
| Corriente asignada de empleo (Ie) con 2 polos | De 32 A a 9 A entre 500 V y 1000 V CC |
| Corriente asignada de empleo (Ie) con 4 polos | 32 A entre 500 V y 1000 V CC |
| Tensión asignada de aislamiento (Ui) | 1200 V |
| Corriente térmica convencional al aire libre | Clase II |
| Corriente térmica convencional en envolvente | Igual a la corriente asignada de empleo |
| Corriente asignada de corta duración admisible | 1 kA durante 1 s en las versiones 4, 4S y 4B; 1,7 kA durante 1 s en la versión 2H |
| Poder asignado de cierre en cortocircuito | 1,7 kA en las versiones 4, 4S y 4B; 3 kA en la 2H |
| Corriente asignada condicional de cortocircuito | 3 kA |
| Tensión asignada soportada al impulso | 8,0 kV |
| Categoría de sobretensión | II |
| Aptitud para el seccionamiento | Sí |
| Polaridad | Sin polaridad; los polos positivo y negativo pueden intercambiarse |
| Ciclos de funcionamiento mecánicos | 15 000 |
|---|---|
| Ciclos de funcionamiento eléctricos | 1 000 |
| Tipo de montaje | Vertical u horizontal |
| Conexión | Conectores MC4 en entrada y conectores de salida del mismo diámetro |
| Grado de protección de la envolvente | IP66 |
|---|---|
| Grado de protección del cuerpo del interruptor | IP20 |
| Temperatura de funcionamiento | −50 °C a +90 °C |
| Temperatura de almacenamiento | −40 °C a +85 °C |
| Grado de contaminación | 3 |
| Ambiente adecuado | Interior y exterior |
Datos de Funcionamiento y Límites Operativos
Capacidad de empleo por número de polos
- Con 4 polos, 32 A de corriente de empleo en todo el rango de 500 a 1000 V CC.
- Con 2 polos, la corriente de empleo desciende de 32 A a 9 A al subir de 500 V a 1000 V CC.
- Tensión asignada de aislamiento de 1200 V.
- Tensión soportada al impulso de 8,0 kV con categoría de sobretensión II.
Resistencia a cortocircuito
- Corriente de corta duración de 1 kA durante 1 segundo en las versiones 4, 4S y 4B.
- Corriente de corta duración de 1,7 kA durante 1 segundo en la versión 2H.
- Poder de cierre en cortocircuito de 1,7 kA o de 3 kA según la versión.
- Corriente condicional de cortocircuito de 3 kA.
Explotación y durabilidad
- Vida útil mecánica de 15 000 ciclos de funcionamiento.
- Vida útil eléctrica de 1 000 ciclos de funcionamiento.
- Servicio entre −50 °C y +90 °C, con almacenamiento entre −40 °C y +85 °C.
- Grado de contaminación 3, admisible en ambientes industriales y de exterior.
Aplicaciones Detalladas y Casos de Uso
Aislamiento del generador fotovoltaico
- Corte entre los paneles solares y el inversor de conexión a red.
- Aislamiento del campo durante la instalación del sistema.
- Aislamiento del campo para cualquier trabajo de mantenimiento sobre la parte de continua.
Instalaciones conectadas a red
- Seccionador estándar recomendado por el fabricante para instaladores solares.
- Cumplimiento de las directrices de instalación y supervisión de los sistemas conectados a red.
- Conexión directa al cableado de string mediante conectores MC4.
Montaje en exterior
- Envolvente con grado de protección IP66 para intemperie.
- Servicio en rangos térmicos extremos, de −50 °C a +90 °C.
- Montaje en posición vertical u horizontal según el espacio disponible.
Ventajas para el instalador
- Aparato no polarizado, lo que evita errores de conexión entre positivo y negativo.
- Conectores de entrada MC4 y conectores de salida del mismo diámetro.
- Elevada vida útil mecánica para instalaciones con maniobras frecuentes.
Certificaciones y Cumplimiento Normativo
Normas de producto
- IEC 60947-3 - aparamenta de baja tensión: interruptores, seccionadores e interruptores seccionadores.
- AS 60947.3:2018 - norma australiana declarada por el fabricante en categoría DC-PV2.
- DC-PV2 / DC-21B - categorías de utilización declaradas en la ficha técnica.
- IP66 / IP20 - grados de protección de la envolvente y del cuerpo del interruptor.
Garantía y fabricante
- Zhejiang Benyi Electrical Co., Ltd - condiciones de garantía del fabricante de 3 años desde la fecha de compra, según el documento de garantía adjunto a este producto.
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en coordinación de protecciones, selección de calibres y resolución de incidencias durante la puesta en marcha.
Seccionador BENY BYH-32M1 1000 V 32 A
Referencia: ELE259 | Interruptor seccionador CC con envolvente IP66
Punto de corte y aislamiento del generador fotovoltaico entre los paneles y el inversor de conexión a red, con conectores MC4, categoría DC-PV2 y 15 000 maniobras mecánicas.
