ELECSUN | Conector FV hembra | 6mm | 1500V | Tipo MC4-EVO2 | 10 unidades
[ELE351] ELECSUN | Conector FV hembra | 6mm | 1500V | Tipo MC4-EVO2 | 10 unidades

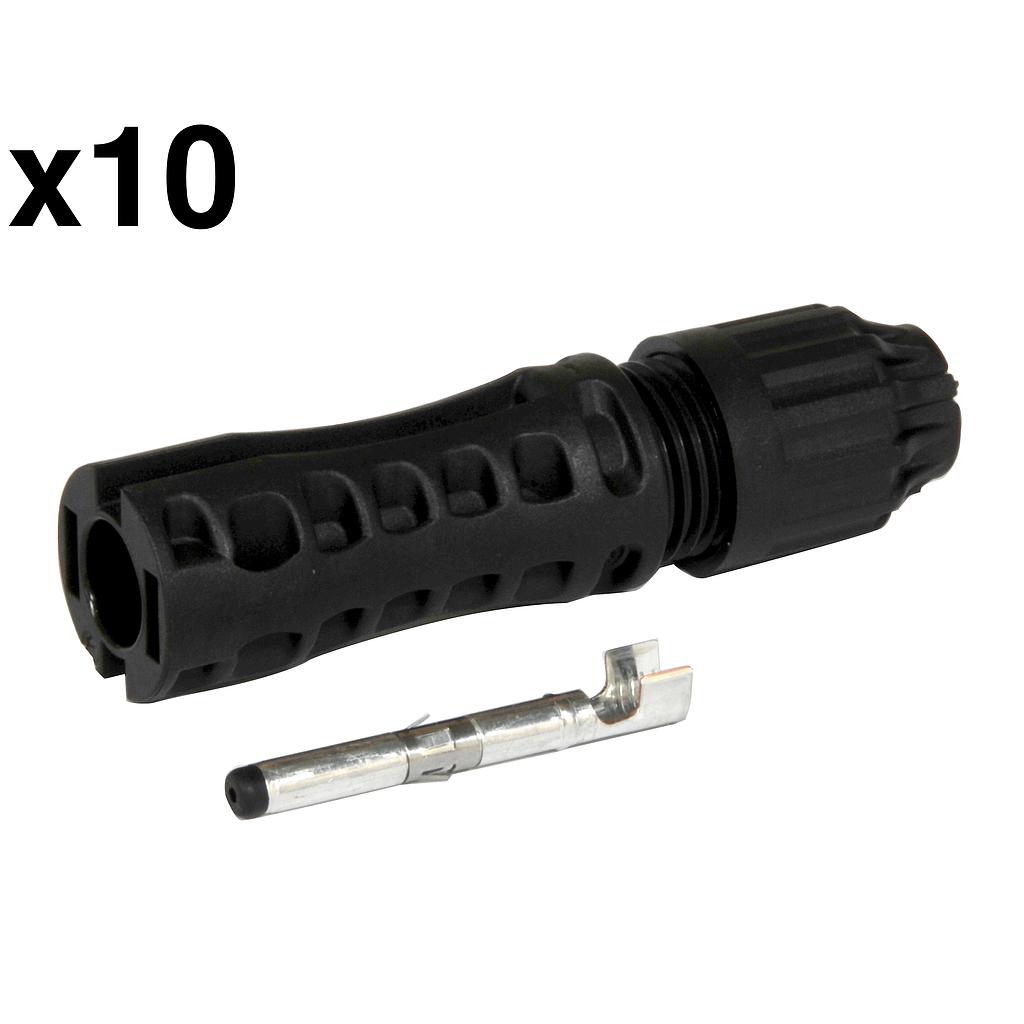

Conector fotovoltaico hembra Elecsun ELE351, tipo MC4-EVO2 - pack de 10 unidades
Sección de cable: 6 mm² | Tensión asignada: 1500 V CC | Polaridad: hembra
Conector de campo crimpable para cadenas fotovoltaicas
Display Name:
[ELE351] ELECSUN | Conector FV hembra | 6mm | 1500V | Tipo MC4-EVO2 | 10 unidades
Especificaciones Técnicas Detalladas
- Tipo de conector: MC4-EVO2, contacto hembra
- Tensión asignada (IEC): 1500 V CC
- Tensión asignada (UL): 1500 V CC
- Intensidad asignada con 6 mm²: 53 A (IEC)
- Intensidad asignada con 4 mm²: 45 A (IEC)
- Intensidad asignada AWG 10: 50 A (UL)
- Resistencia de contacto: Inferior a 0,2 mΩ
- Categoría de sobretensión: CAT III
- Grado de polución: 3
- Clase de seguridad (IEC): II
- Diámetro del sistema de contacto: 4 mm
- Material del contacto: Cobre estañado
- Material del aislamiento: PA (poliamida)
- Clase de reacción al fuego: UL94-V0
- Grado de protección, acoplado: IP65 / IP68 (1 m, 1 h)
- Grado de protección, sin acoplar: IP2X
- Sistema de bloqueo: Con enclavamiento mecánico
- Tipo de terminación: Crimpado
- Resistencia ambiental: Resistente a radiación ultravioleta y al amoníaco
- Rango de temperatura ambiente: -40 °C a +85 °C (IEC/UL)
- Temperatura límite superior: 115 °C (IEC)
- Temperatura de transporte y almacenamiento: -30 °C a +60 °C
- Humedad relativa de almacenamiento: Inferior al 70 %
- Altitud máxima de servicio: 5.000 m sobre el nivel del mar
- Nivel de temperatura IEC TS 63126: Nivel 2
- Advertencia de maniobra: No desconectar bajo carga
- Referencia del pack: ELE351
- Código de barras: ELE351
- Contenido del pack: 10 conectores hembra
- Referencia unitaria equivalente: ELE0004
- Peso bruto del pack: 1,0 kg
- Estado de suministro: Conector suelto con pieza aislante, para crimpar en obra
Contenido del Pack
El pack se compone de diez unidades idénticas del conector unitario de catálogo. La tabla recoge la composición exacta registrada en la lista de materiales.
| Cantidad | Referencia | Componente |
|---|---|---|
| 10 | ELE0004 | ELECSUN | Conector FV hembra | 6 mm² | 1500 V | Tipo MC4-EVO2 | 1 unidad |
El conector hembra se acopla con el conector macho de la misma familia para formar la unión de cadena completa.
Datos de Servicio y Compatibilidad
Compatibilidad de acoplamiento
- Acoplamiento compatible con la familia de conectores tipo MC4.
- Secciones de cable contempladas por el tipo MC4-EVO2: 4 mm² y 6 mm².
- Rango de diámetro exterior del cable admitido según el prensaestopas montado.
Límites operacionales
- Tensión de trabajo hasta 1500 V CC en corriente continua.
- Intensidad asignada de 53 A con conductor de 6 mm² según IEC.
- Resistencia de contacto inferior a 0,2 mΩ por conector.
- Servicio continuado entre -40 °C y +85 °C.
Buenas prácticas de montaje
- Terminación por crimpado con utillaje estándar para contactos de 6 mm².
- Apriete del prensaestopas hasta garantizar la estanqueidad declarada IP68.
- Verificación de polaridad y de continuidad antes de energizar la cadena.
- La maniobra de desacoplamiento debe realizarse siempre sin carga.
Aplicaciones Detalladas y Casos de Uso
Montaje de cadenas fotovoltaicas en cubierta
- Prolongación de los latiguillos de módulo hasta la caja de conexión o el seccionador de continua.
- Confección de puentes entre cadenas en instalaciones con varias filas de módulos.
- Uniones de campo en sistemas de string dimensionados hasta 1500 V CC.
Mantenimiento y reparación de instalaciones existentes
- Sustitución de conectores degradados por radiación ultravioleta o por entrada de humedad.
- Reposición tras un corte de cable por trabajos de cubierta o por incidencia mecánica.
- Normalización de uniones heterogéneas a un único tipo de conector.
Stock de taller y de furgoneta del instalador
- Formato de diez unidades para preparar varias cadenas en una sola preparación de material.
- Complemento habitual de las bobinas de cable solar de 4 mm² y 6 mm².
- Repuesto inmediato para intervenciones de servicio postventa.
Certificaciones y Cumplimiento Normativo
Se relacionan únicamente las certificaciones y normas que constan en la documentación técnica asociada a la referencia unitaria ELE0004 en el catálogo.
Normativa de producto
- IEC 62852 - Conectores para uso en sistemas fotovoltaicos, edición 2014 + Amd.1:2020.
- UL 6703 - Componente reconocido para conectores de sistemas fotovoltaicos.
Reconocimientos de organismo
- TÜV - Reconocimiento de tipo del conector MC4-EVO2.
- JET - Aprobación para 1500 V CC.
- cTÜVus - Certificación internacional del tipo de conector.
Seguridad y comportamiento al fuego
- UL94-V0 - Clase de reacción al fuego del material aislante.
- Clase II - Clase de seguridad eléctrica según IEC.
- CAT III / grado 3 - Categoría de sobretensión y grado de polución.
Protección frente al medio
- IP65 / IP68 - Grado de protección con el conector acoplado (1 m, 1 hora).
- IP2X - Grado de protección del conector sin acoplar.
