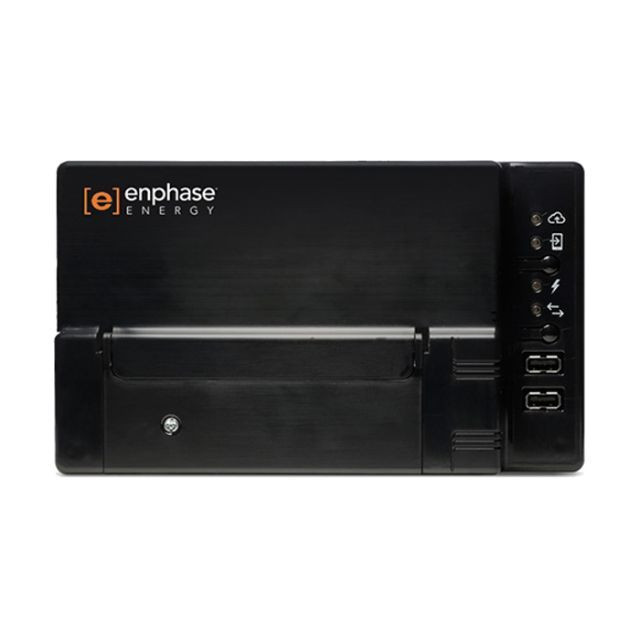

Enphase IQ Gateway Metered Single/Three Phase
[ENV-S-EM-230] Enphase IQ Gateway Metered Single/Three Phase
It provides energy usage information, remote update and load management capabilities, and enables smart grid functionalities.
It can control grid management functions and monitor PV production and consumption at the installation site.
Includes two CT's, for three-phase installations four additional CT's are required.
📕 Descarga de documentación
Display Name:
[ENV-S-EM-230] Enphase IQ Gateway Metered Single/Three Phase
HS Code:
85176200
Especificaciones Técnicas Detalladas
- Alimentación: 230 VAC o 400Y/230 VAC, 50 Hz (cableado fijo)
- Protección contra sobrecorriente: Requiere protección máxima de 20 A
- Medición: Producción fotovoltaica y consumo en hasta tres fases
- Precisión del medidor: +/-1% (producción y consumo)
- Transformadores de intensidad incluidos: Dos transformadores (CT) con límite de 100 A
- Wi-Fi integrado: 802.11b/g/n (2,4 GHz, 5 GHz)
- Ethernet: Opcional, 802.3, cable UTP Cat5E o Cat 6
- Móvil: Opcional, mediante módem CELLMODEM-02
- Puertos USB: Dos puertos USB 2.0 con autodetección y autonegociación (solo para dispositivos Enphase)
- Funciones: Monitorización y control vía web, comunicaciones bidireccionales para actualización remota
- Dimensiones (An x Al x Pr): 213 x 126 x 45 mm
- Peso: 0,5 kg
- Montaje: Carril DIN
- Rango de temperatura ambiente: -40° a 65° C (-40° a 46° C si se instala en envolvente)
- Grado de protección: IP30. Para instalación en interior o en envolvente con grado IP54 o superior
- Altitud máxima: Hasta 2000 metros
- Microinversores monitorizados: Hasta 600
- Medición multifase: Hasta tres fases (CT adicionales para fases extra)
- Integración: Compatible con la batería Enphase AC Battery
Datos de Rendimiento y Capacidades del Sistema
Monitorización Energética
- Medición de producción fotovoltaica y consumo con precisión de +/-1%
- Seguimiento del consumo en hasta tres fases
- Datos enviados a la plataforma de monitorización Enphase para análisis remoto
Gestión y Mantenimiento Remoto
- Comunicaciones bidireccionales para actualización remota del firmware
- Configuración del sistema mediante la aplicación Enphase Installer App
- Hasta 600 microinversores supervisados por pasarela
Aplicaciones Detalladas y Casos de Uso
Instalaciones Residenciales con Microinversores
- Monitorización de producción y autoconsumo en viviendas con microinversores Enphase
- Seguimiento del rendimiento individual de cada microinversor desde la plataforma Enphase
Instalaciones Trifásicas
- Medición de producción y consumo en hasta tres fases mediante transformadores de intensidad
- Adecuado para instalaciones que requieren acoplador de fase para comunicaciones por línea eléctrica
Gestión Profesional y Mantenimiento Remoto
- Mantenimiento y diagnóstico a distancia para instaladores y operadores de plantas
- Actualización remota del firmware del sistema sin desplazamiento al emplazamiento
Certificaciones y Cumplimiento Normativo Completo
Seguridad y Compatibilidad Electromagnética
- IEC/EN 61010-1:2010 - Requisitos de seguridad para equipos eléctricos de medida y control
- EN 50065-1 - Señalización sobre redes eléctricas de baja tensión
- EN 61000-4-5, EN 61000-6-1, EN 61000-6-2 - Compatibilidad electromagnética e inmunidad
- Marcado CE - Conformidad con la normativa europea aplicable
Componentes Compatibles de la Serie Enphase
Este producto pertenece al ecosistema Enphase. A continuación se enumeran los componentes complementarios disponibles bajo referencia separada para configurar la solución completa según las necesidades de la instalación.
Cableado Enphase Q
- Q-25-10-240 — Cable Q 2,5 mm 1,3 m monofásico vertical
- Q-25-17-3P-160 — Cable Q 2,5 mm 1,7 m trifásico vertical
Conectores y Tapones
- Q-CONN-R-10M — Conector de campo monofásico macho
- Q-TERM-R-10 — Tapón terminador monofásico
Protección y Conexión
- Q-DISC-10 — Herramienta de desconexión Enphase
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, puesta en marcha y resolución de incidencias técnicas.
Enphase IQ Gateway Metered
Referencia: ENV-S-EM-230 | Pasarela de Comunicaciones
La solución definitiva para la monitorización y gestión remota de sistemas Enphase en aplicaciones que demandan máxima fiabilidad y precisión de medida.
