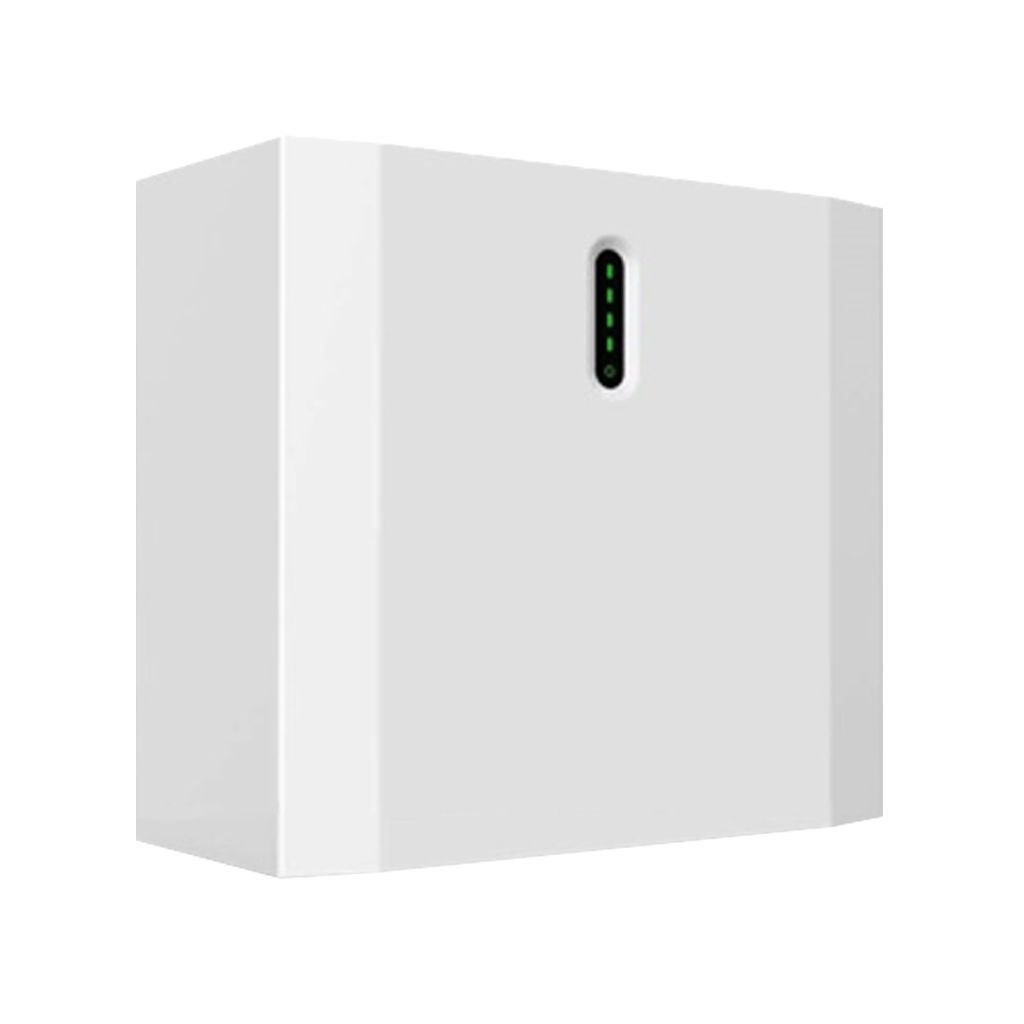

El BluE-PACK5.1 es el módulo de batería de la plataforma BluE Residential ESS de KSTAR. Integra celdas de fosfato de hierro y litio (LiFePO4) de CATL, un sistema de gestión de batería (BMS) propio y una envolvente con grado de protección IP65 apta para instalación en exterior, en un formato de 51,2 V y 5,12 kWh de capacidad energética nominal.

Está concebido como unidad de almacenamiento de una instalación de autoconsumo residencial o de pequeño terciario. El BMS supervisa de forma continua la tensión del sistema, la corriente, la tensión y la temperatura de cada celda y la temperatura de la placa electrónica, y publica esa información al equipo de conversión a través de los buses CAN y RS485. La arquitectura admite hasta cuatro módulos en paralelo, lo que permite dimensionar la capacidad entre 100 y 400 Ah manteniendo la misma tensión de bus.

El módulo es compatible con los inversores híbridos de la serie BluE-S de KSTAR, cuya entrada de batería trabaja con una tensión nominal de 51,2 V y química LiFePO4, y con equipos de conversión de otros fabricantes que admitan esa tensión de bus y comunicación CAN o RS485 con el BMS.

SKU

ESS0041

Capacidad energética

5,12 kWh

Tensión nominal

51,2 V

Química

LFP (LiFePO4)

Especificaciones Técnicas Detalladas

Eléctricas BMS y comunicaciones Mecánicas y ambientales Garantía

Tipo de batería	LFP (LiFePO4), celdas CATL
Capacidad energética	5,12 kWh
Capacidad utilizable	4,6 kWh
Profundidad de descarga (DoD)	90 %
Tensión nominal	51,2 V
Rango de tensión de operación	44,8 - 56,5 V
Corriente máxima de carga / descarga	50 A / 80 A
Potencia DC nominal	4.096 W
Potencia máxima de carga / descarga	2.825 W / 4.096 W
Corriente máxima de cortocircuito (fusible)	125 A
Resistencia interna	menor de 20 mΩ
Ciclos de vida	10.000 ciclos

Módulos en conexión	4
Capacidad configurable del conjunto	100 - 400 Ah
Consumo propio del BMS	menor de 2 W
Interfaces de comunicación	CAN y RS485
Parámetros monitorizados	Tensión de sistema, corriente, tensión de celda, temperatura de celda y temperatura de la placa electrónica (PCBA)
Configuración en paralelo	Máximo 4 módulos de batería en paralelo

Dimensiones (An x P x Al)	540 x 500 x 240 mm
Peso del módulo	58 kg
Grado de protección	IP65
Emplazamiento	Instalación en exterior, alejada de la zona de estancia
Temperatura de operación en carga	0 a 50 °C
Temperatura de operación en descarga	-10 a 50 °C
Humedad relativa	0 - 95 % sin condensación
Montaje	Diseño modular manipulable por una sola persona

Garantía de producto	5 años
Garantía de rendimiento	10 años

Datos Operativos y Límites de Funcionamiento

Límites operacionales

Ventana de tensión de trabajo: 44,8 - 56,5 V, con 51,2 V de tensión nominal.
Corriente máxima de carga: 50 A. Corriente máxima de descarga: 80 A.
Potencia máxima de descarga: 4.096 W por módulo.
Protección de cortocircuito por fusible dimensionado a 125 A.

Escalabilidad del conjunto

Hasta 4 módulos BluE-PACK5.1 en paralelo sobre el mismo bus de 51,2 V.
Capacidad configurable del banco entre 100 y 400 Ah.
Energía útil por módulo: 4,6 kWh con una profundidad de descarga del 90 %.
Cada módulo aporta 5,12 kWh de capacidad energética nominal.

Comportamiento térmico y ambiental

Carga admitida entre 0 y 50 °C de temperatura ambiente.
Descarga admitida entre -10 y 50 °C de temperatura ambiente.
Humedad relativa admisible del 0 al 95 % sin condensación.
Envolvente IP65 para montaje mural en exterior.

Vida útil y ciclado

Vida declarada de 10.000 ciclos según la ficha del fabricante.
Resistencia interna inferior a 20 mΩ, que limita las pérdidas óhmicas en ciclado.
Química LiFePO4, con triple nivel de protección en celda, módulo y sistema.
Consumo de la electrónica de gestión inferior a 2 W.

Aplicaciones Detalladas y Casos de Uso

chevron_right Autoconsumo residencial con almacenamiento

Acumulación del excedente fotovoltaico diurno para su uso en horario nocturno.
Desplazamiento de consumos a los tramos horarios de menor coste de la tarifa eléctrica.
Bancos de 5,12 a 20,48 kWh mediante la asociación de hasta cuatro módulos en paralelo.
Instalación mural en exterior gracias al grado de protección IP65.

chevron_right Respaldo de cargas esenciales

Reserva energética para circuitos prioritarios de la vivienda.
Descarga continua de hasta 4.096 W por módulo.
Comunicación CAN o RS485 con el equipo de conversión para una gestión coordinada de la reserva.
Supervisión de tensión y temperatura de celda durante toda la descarga.

chevron_right Pequeño terciario y comercio

Locales comerciales con perfil de consumo diurno y punta vespertina.
Oficinas y despachos profesionales con instalación fotovoltaica sobre cubierta.
Explotaciones agrícolas con consumos programables.
Ampliación por fases del banco de baterías conforme crece la demanda.

chevron_right Ampliación de instalaciones existentes

Adición de módulos sobre un bus de 51,2 V ya en servicio, hasta cuatro unidades.
Capacidad del conjunto ajustable entre 100 y 400 Ah.
Diseño modular que permite el transporte y montaje por un solo operario.
Puesta en servicio rápida por su formato compacto de 540 x 500 x 240 mm.

Certificaciones y Documentación Técnica

Seguridad de celda y batería

check IEC/EN 62619 - Requisitos de seguridad para celdas y baterías secundarias de litio de uso industrial.
check UN 38.3 - Ensayos de seguridad para el transporte de baterías de litio.
check IEC 63056 - Requisitos de seguridad para sistemas de almacenamiento con baterías de litio. Certificado incluido en la documentación técnica adjunta.

Documentación técnica disponible

check Ficha técnica BluE ESS - Hoja de características del fabricante con los valores eléctricos, mecánicos y ambientales del módulo.
check Guía de instalación rápida - Procedimiento de montaje y puesta en servicio del módulo de batería.
check Certificados de ensayo - Informes de laboratorio de la plataforma BluE ESS adjuntos a la ficha de producto.
check Condiciones de garantía - Documento oficial de KSTAR con 5 años de garantía de producto y 10 años de garantía de rendimiento.

Notas de Instalación y Dimensionado

El dimensionado del banco debe partir de la energía útil real del módulo, 4,6 kWh, que corresponde a una profundidad de descarga del 90 % sobre los 5,12 kWh de capacidad energética nominal. Para un banco de cuatro módulos, la energía útil disponible asciende a 18,4 kWh.

La potencia de descarga admisible por módulo es de 4.096 W y la de carga de 2.825 W. Cuando la potencia de respaldo requerida por la instalación supere ese valor, es necesario repartirla entre varios módulos en paralelo respetando el límite de cuatro unidades por bus.

La envolvente IP65 permite el montaje en exterior. Aun así, conviene ubicar el módulo en un punto protegido de la radiación solar directa para mantener la temperatura de trabajo dentro del rango de carga de 0 a 50 °C, que es más restrictivo que el de descarga.

El enlace de comunicaciones entre el BMS y el equipo de conversión, por CAN o RS485, es obligatorio para que las consignas de carga y descarga respeten los límites de corriente de 50 A y 80 A y las protecciones por tensión y temperatura de celda.
