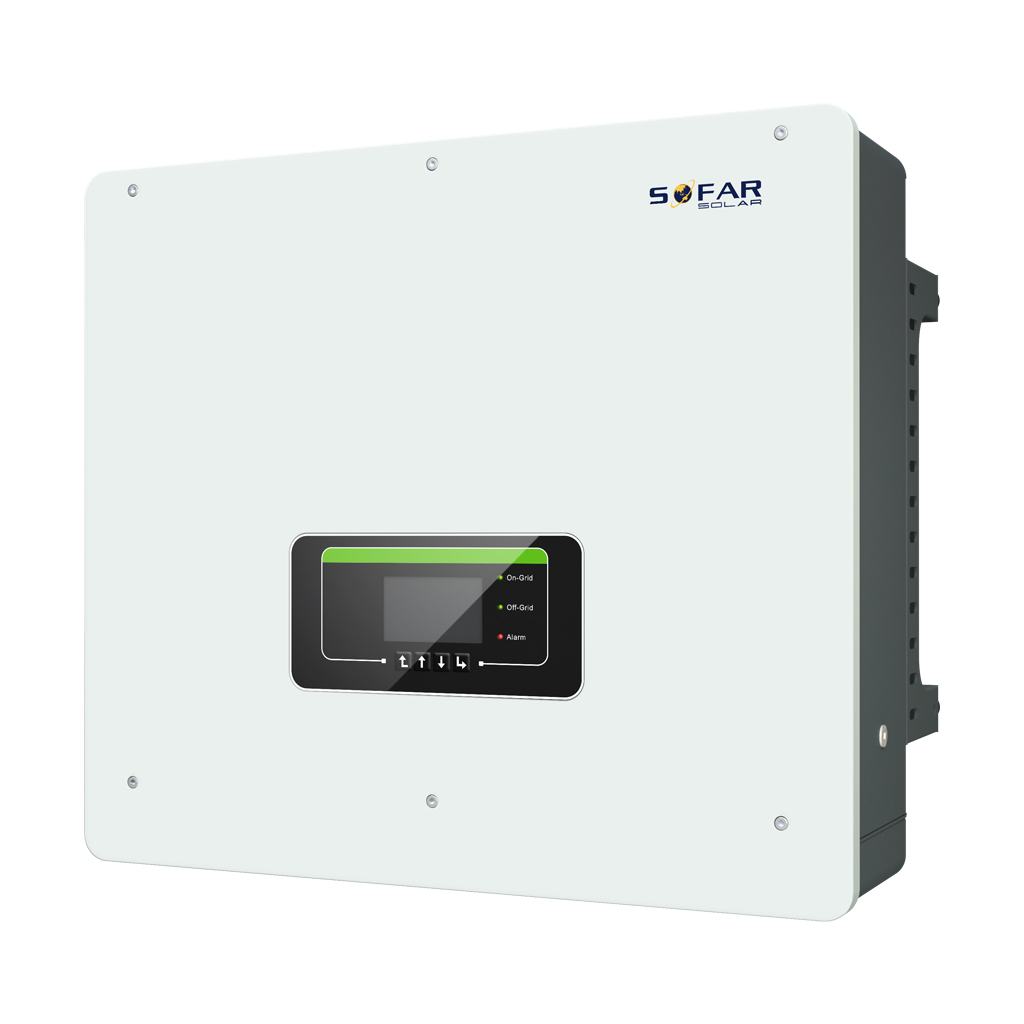

Sofar Solar HYD 15KTL-3PH 15000W
[GRI0057] Sofar Solar HYD 15KTL-3PH 15000W
Three-phase hybrid inverter | 15kW | 25A | 2 MPPT | Wattmeter, clamps, WiFi and DC switch included
📕 Descarga de documentación
Display Name:
[GRI0057] Sofar Solar HYD 15KTL-3PH 15000W
Especificaciones Técnicas Detalladas
| Campo fotovoltaico | |
|---|---|
| Potencia máxima de entrada recomendada | 22500 Wp (11250 Wp / 11250 Wp) |
| Tensión máxima en continua | 1000 V |
| Tensión de arranque | 200 V |
| Tensión nominal en continua | 600 V |
| Rango de tensión MPP | 180 V a 960 V |
| Rango de tensión MPP a plena potencia | 350 V a 850 V |
| Intensidad máxima de entrada | 25 A / 25 A |
| Intensidad máxima de cortocircuito | 30 A / 30 A |
| Número de seguidores MPPT | 2 |
| Cadenas por seguidor MPPT | 2 |
| Entrada de acumulación | |
|---|---|
| Tipo de batería | Ion de litio |
| Entradas de batería | 2 |
| Rango de tensión de batería | 180 V a 800 V |
| Rango de tensión máxima de batería | 300 V a 800 V |
| Potencia nominal de carga y descarga | 15000 W |
| Intensidad máxima de carga y descarga | 50 A (25 A / 25 A) |
| Intensidad de pico de carga y descarga | 70 A (35 A / 35 A) durante 60 s |
| Estrategia de carga | Autoadaptación al BMS |
| Interfaz de comunicación con la batería | CAN (RS485) |
| Eficiencia máxima de carga y descarga | 97,8 % |
| Datos de salida en corriente alterna conectado a red | |
|---|---|
| Potencia nominal en corriente alterna | 15000 W |
| Potencia máxima de salida en corriente alterna | 16500 VA |
| Potencia máxima en corriente alterna desde red | 30000 VA |
| Intensidad máxima de salida | 24 A |
| Intensidad máxima en corriente alterna desde red | 44 A |
| Tensión nominal de red | 3 / N / PE, 220 / 380 Vca, 230 / 400 Vca |
| Rango de tensión de red | 184 Vca a 276 Vca |
| Frecuencia nominal de red | 50 / 60 Hz |
| Rango de frecuencia de red | 45 a 55 Hz / 55 a 65 Hz |
| Factor de potencia de salida | 1 por defecto, ajustable entre +0,8 y -0,8 |
| THDi a potencia nominal | Menor del 3 % |
| Sistema de apoyo | |
|---|---|
| Potencia de salida nominal | 15000 W |
| Potencia máxima de salida | 16500 VA |
| Potencia máxima de salida en sobrecarga | 22000 VA durante 60 s |
| Intensidad máxima de salida | 24 A |
| Intensidad máxima de salida en sobrecarga | 32 A durante 60 s |
| Tensión de salida nominal | 3 / N / PE, 220 / 380 Vca, 230 / 400 Vca |
| Frecuencia de salida nominal | 50 / 60 Hz |
| THDv a potencia nominal | Menor del 3 % |
| Tiempo de conmutación | Menor de 20 ms |
| Carga desequilibrada | Admitida, con salida trifásica separada |
| Mecánica y ambiente | |
|---|---|
| Dimensiones | 571,4 x 515 x 264,1 mm |
| Peso | 37 kg |
| Topología del inversor | Sin transformador |
| Consumo en espera | Menor de 15 W |
| Temperatura de operación | -30 °C a +60 °C |
| Humedad relativa | 0 a 100 % |
| Ruido | Menor de 45 dB |
| Altitud de operación | Menor de 4000 m |
| Refrigeración | Flujo de aire forzado |
| Grado de protección | IP65 |
| Conectividad y control | |
| Conector de continua | MC4 |
| Conector de alterna | Conector 5P |
| Conexión de respaldo en alterna | Conector 5P |
| Pantalla | Pantalla LCD |
| Interfaces de monitorización | Bluetooth / RS485 / WiFi / GPRS opcional |
| Funcionamiento en paralelo | Sí |
| Garantía del fabricante | 5 años |
Rendimiento y Protecciones
Rendimiento declarado
- Eficiencia máxima del 98,2 %
- Eficiencia europea del 97,7 %
- Eficiencia del seguimiento MPPT del 99,9 %
- Eficiencia máxima de carga y descarga de la batería del 97,8 %
- Consumo en espera inferior a 15 W
Protecciones integradas
- Interruptor de continua incorporado
- Protección contra polaridad inversa del campo fotovoltaico
- Protección contra polaridad inversa de la batería
- Protección contra sobrecorriente y sobretensión de salida
- Protección anti-isla
- Monitorización de corriente residual
- Medición de resistencia de aislamiento
- Protección contra sobretensiones de tipo II
Límites operativos
- Tensión máxima admisible en continua de 1000 V
- Rango de temperatura de operación de -30 a +60 °C
- Altitud de operación inferior a 4000 m
- Humedad relativa admisible del 0 al 100 %
- Refrigeración por flujo de aire forzado con nivel de ruido inferior a 45 dB
Aplicaciones Detalladas y Casos de Uso
Autoconsumo trifásico con acumulación en industria y comercio
- Cobertura de consumos trifásicos con hasta 22500 Wp de campo fotovoltaico recomendado
- Carga y descarga de baterías de alta tensión a 15000 W nominales
- Dos entradas de batería para repartir la potencia entre dos torres de acumulación
- Ajuste del factor de potencia entre +0,8 y -0,8 según requisitos del punto de conexión
Respaldo de cargas críticas
- Salida de respaldo trifásica de 15000 W con sobrecarga de 22000 VA durante 60 segundos
- Tiempo de conmutación inferior a 20 ms ante fallo de red
- Admisión de carga desequilibrada con salida trifásica separada
- Distorsión armónica de tensión inferior al 3 % a potencia nominal
Instalaciones con limitación de vertido
- Compatible con esquemas de inyección cero mediante vatímetro en el punto de conexión
- Documentación de certificado de inyección cero e ITC-BT-40 disponible en la ficha del producto
- Control digital completo con alta precisión de regulación
Sistemas ampliables en paralelo
- Funcionamiento en paralelo de varias unidades para configurar potencias superiores
- Configuración flexible del campo fotovoltaico con dos seguidores independientes y dos cadenas por seguidor
- Monitorización por Bluetooth, RS485, WiFi o GPRS opcional
Instalación en exterior
- Grado de protección IP65 para montaje a la intemperie
- Rango de temperatura de operación de -30 a +60 °C
- Conectores MC4 en continua y conectores 5P en alterna y respaldo
Certificaciones y Cumplimiento Normativo
Seguridad y compatibilidad electromagnética
- IEC 62109-1 e IEC 62109-2 - Seguridad de convertidores de potencia para sistemas fotovoltaicos
- IEC 62040-1 y NB-T32004 - Requisitos de seguridad aplicables al equipo
- EN 61000-6-1 y EN 61000-6-3 - Compatibilidad electromagnética, inmunidad y emisión
Normativa de conexión a red
- EN 50549 - Requisitos de conexión de generadores a redes de distribución
- VDE-AR-N 4105 y VDE V 0124-100 - Normativa alemana de conexión a red de baja tensión
- CEI 0-16 y CEI 0-21 - Normativa italiana de conexión a red
- G98 y G99 - Normativa británica de conexión de generación distribuida
- AS / NZS 4777 - Normativa australiana y neozelandesa de inversores conectados a red
- UTE C15-712-1 - Normativa francesa de instalaciones fotovoltaicas
Documentación disponible en Techno Sun
- Certificado de conexión a red - Certificados de conexión a red del modelo HYD-3PH 5-20K en español
- Protección frente a funcionamiento en isla - Certificado específico de protección anti-isla
- UNE 206007-1 - Certificado según la norma española de interfaz de conexión a red
- Certificado NTS - Certificado de las Normas Técnicas de Supervisión
- Inyección cero e ITC-BT-40 - Certificado de limitación de la potencia inyectada
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, puesta en marcha, parametrización y resolución de incidencias técnicas.
STOCK PERMANENTEENVÍO 24-48HGARANTÍA OFICIAL SOFAR SOLAR
Sofar Solar HYD 15KTL-3PH 15 kW
Referencia: GRI0057 | Inversor híbrido trifásico con acumulación
La gestión completa del autoconsumo trifásico con acumulación de alta tensión y respaldo de cargas críticas en instalaciones industriales y comerciales.
