Kit solar caravana 12V 40A 800W/dia
[KIT0123] Kit solar caravana 12V 40A 800W/dia
Potencia a 12V: 480W

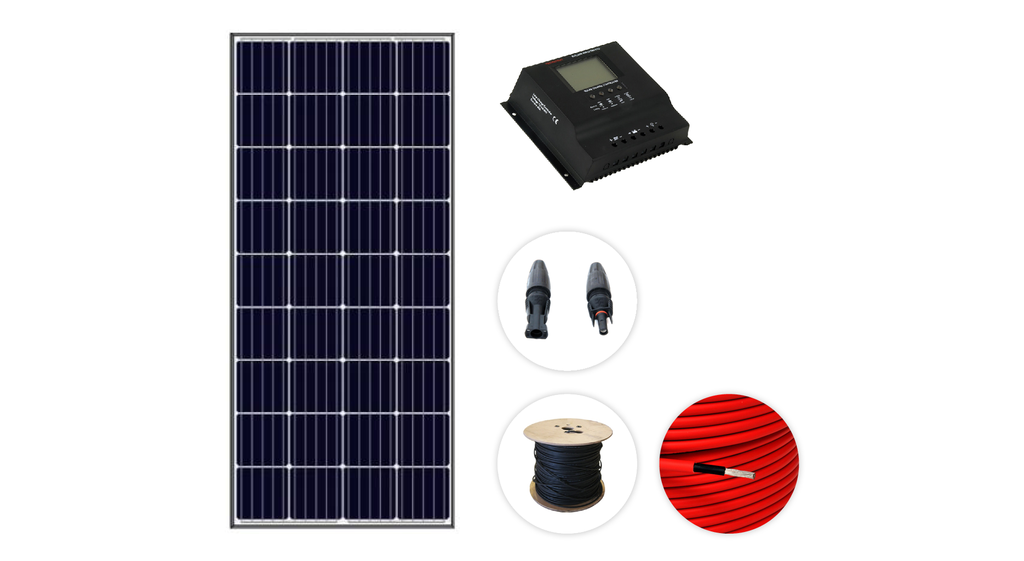

Incluye:
1 panel de 190W 12V
1 regulador 12/24V de 40A PWM
5m de cable solar rojo 6mm
5m de cable solar negro 6mm
1 pareja de conectores MC4 ensamblables a mano, sin herramienta.
Display Name:
[KIT0123] Kit solar caravana 12V 40A 800W/dia
Especificaciones Técnicas Detalladas
- Modelo: Red Solar Pulsar Full Cell SP190-36M (referencia SOL0310)
- Potencia máxima (Pmax): 190 W
- Eficiencia del módulo: 18,9 %
- Tensión a potencia máxima (Vmp): 18,8 V
- Corriente a potencia máxima (Imp): 10,11 A
- Tensión de circuito abierto (Voc): 22,8 V
- Corriente de cortocircuito (Isc): 10,61 A
- Tensión máxima del sistema: 1500 V CC / 1000 V CC
- Coeficiente de temperatura de Pmax: -0,40 %/°C
- Coeficiente de temperatura de Voc: -0,2893 %/°C
- Coeficiente de temperatura de Isc: +0,0495 %/°C
- NOCT: 45 °C ± 2 °C
- Tolerancia de potencia: 0 / +3 %
- Temperatura de trabajo: -40 °C a +85 °C
- Tipo de célula: Monocristalina PERC
- Número de células: 36 células de 158 × 158 mm
- Tipo de conectores: Compatible MC4
- Dimensiones del módulo: 1.500 × 680 × 35 mm
- Peso del módulo: 12 kg
- Garantía por defecto de material y fabricación: 10 años
- Garantía de potencia a 10 años: 90,7 % de la salida mínima
- Garantía de potencia a 25 años: 80,2 % de la salida mínima
- Referencia: CHA054
- Marca: Elecsun
- Tipo de regulación: PWM
- Corriente nominal: 40 A
- Tensión de sistema: 12 V y 24 V
- Indicación: Pantalla LCD
- Maniobra: Interruptor integrado
- Peso: 0,8 kg
- Cable negro: Elecsun cable solar de 6 mm² y 1500 V, color negro (referencia ELE014)
- Longitud de cable negro: 5 m
- Cable rojo: Solitia serie Elecsun cable solar H1Z2Z2-K de 1 × 6 mm² y 1500 V, color rojo (referencia ELE0028-C)
- Longitud de cable rojo: 5 m
- Conectores: Pareja de conectores solares Weidmüller macho y hembra de 4 a 6 mm (referencia ELE184)
- Montaje de los conectores: Ensamblaje manual sin herramientas
Composición del Kit
Relación exacta de componentes según la lista de materiales registrada en el sistema. Cada referencia dispone de su propia ficha técnica en el catálogo.
| Cantidad | Referencia | Componente |
|---|---|---|
| 1 | SOL0310 | Red Solar Pulsar Full Cell SP190-36M — módulo monocristalino PERC de 190 W, 36 células, 1.500 × 680 × 35 mm |
| 1 | CHA054 | Elecsun — regulador PWM de 40 A a 12/24 V con pantalla LCD e interruptor |
| 5 m | ELE014 | Elecsun — cable solar de 6 mm² y 1500 V, color negro |
| 5 m | ELE0028-C | Solitia serie Elecsun — cable solar H1Z2Z2-K de 1 × 6 mm² y 1500 V, color rojo |
| 1 | ELE184 | Weidmüller — pareja de conectores solares macho y hembra de 4 a 6 mm sin herramientas |
Datos de Dimensionado del Conjunto
Compatibilidad campo-regulador
- Módulo de 36 células con Vmp de 18,8 V, dentro del rango de trabajo de un sistema de 12 V con PWM.
- Corriente de cortocircuito del módulo de 10,61 A frente a los 40 A nominales del regulador.
- Margen de regulación suficiente para ampliar el campo con módulos adicionales en paralelo.
- Tolerancia de potencia positiva del módulo, de 0 a +3 %.
Comportamiento térmico del módulo
- Coeficiente de temperatura de Pmax de -0,40 %/°C.
- Coeficiente de temperatura de Voc de -0,2893 %/°C.
- Coeficiente de temperatura de Isc de +0,0495 %/°C.
- NOCT de 45 °C ± 2 °C y rango de trabajo de -40 °C a +85 °C.
Cableado suministrado
- Cinco metros de cable solar negro de 6 mm² para el polo negativo.
- Cinco metros de cable solar rojo de 6 mm² para el polo positivo.
- Ambos conductores con aislamiento para 1500 V CC.
- Pareja de conectores solares de ensamblaje manual para la unión al módulo.
Aplicaciones Detalladas y Casos de Uso
Autocaravana, caravana y camper
- Alimentación del circuito de 12 V del vehículo con recarga solar en marcha y en estacionamiento.
- Estructura en fibra ABS pensada para la fijación sobre el techo del vehículo.
- Recarga de la batería de servicio sin depender de la toma de 230 V del camping.
Ampliación de instalaciones existentes
- Incorporación de un módulo de 190 W a un circuito de 12 V ya en servicio.
- Regulador de 40 A dimensionado para admitir módulos adicionales en el futuro.
- Lectura directa del estado de carga en la pantalla LCD del regulador.
Casetas, aperos y puntos aislados
- Alimentación de alumbrado y pequeños consumos en corriente continua.
- Formato de módulo de 1.500 × 680 mm y 12 kg, manejable por una sola persona.
- Interruptor integrado en el regulador para la maniobra de la instalación.
Embarcaciones de recreo
- Recarga del banco de servicio con un único módulo de 190 W.
- Conectores de ensamblaje manual que facilitan la intervención a bordo.
- Cable de continua en dos colores para mantener la identificación de polaridad.
Certificaciones y Cumplimiento Normativo
Se relacionan las certificaciones que constan en la documentación técnica de los componentes del kit.
Módulo fotovoltaico
- IEC 61215 - Cualificación de diseño y homologación de módulos fotovoltaicos.
- IEC 61730 - Cualificación de la seguridad de los módulos fotovoltaicos.
- Certificado de conformidad - Declaración de conformidad del fabricante del módulo.
Garantías del módulo
- 10 años - Garantía por defecto de material y fabricación.
- 10 años al 90,7 % - Garantía de salida de potencia mínima.
- 25 años al 80,2 % - Garantía de salida de potencia mínima.
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, puesta en marcha y resolución de incidencias técnicas.
STOCK PERMANENTE
ENVÍO 24-48H
GARANTÍA OFICIAL SOLITIA
Kit solar para caravana 12 V con 190 Wp y regulador PWM de 40 A
Referencia: KIT0123 | KIT SOLAR PARA CARAVANING
Generación solar de entrada para el circuito de 12 V del vehículo, con margen de regulación para ampliar el campo fotovoltaico más adelante.
