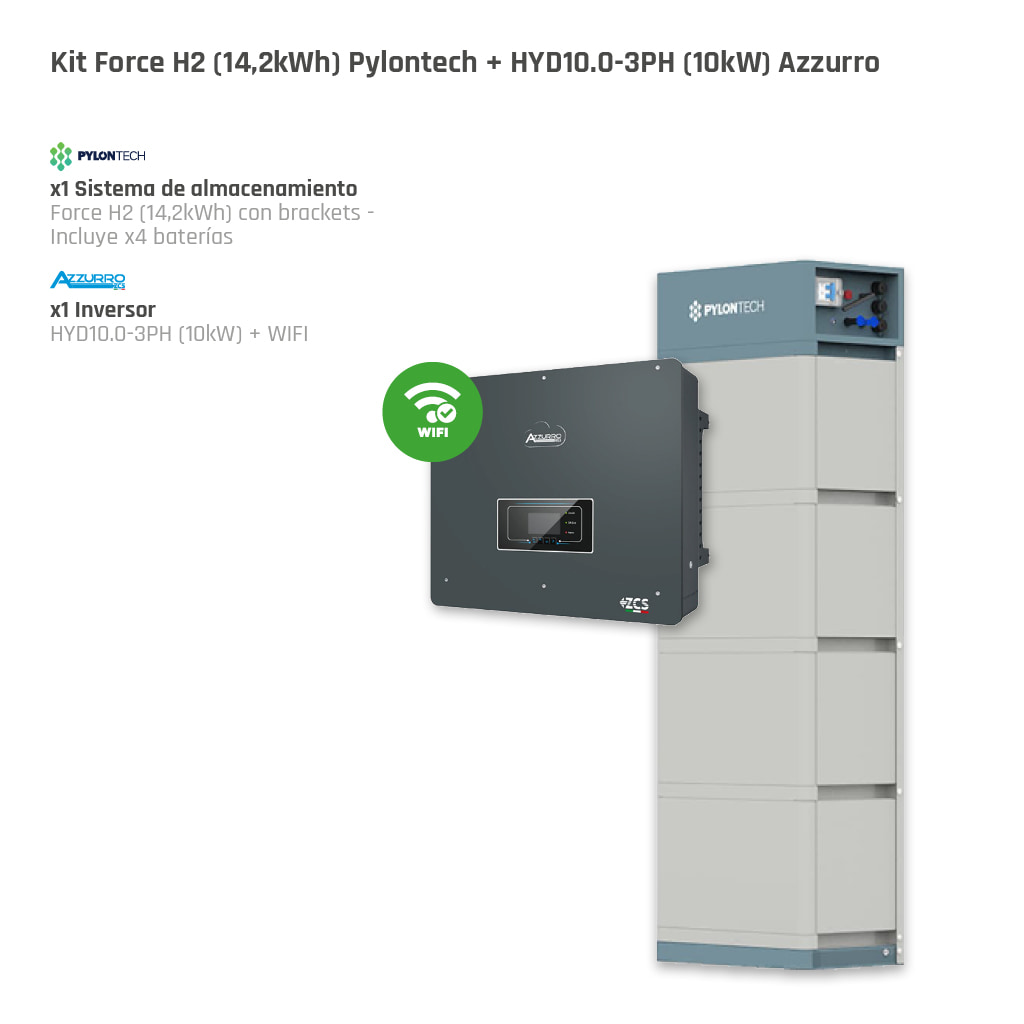

Kit Pylontech Force H2 (14,2kWh) + Azzurro HYD10.0-3PH (10kW)
[KIT0198] Kit Pylontech Force H2 (14,2kWh) + Azzurro HYD10.0-3PH (10kW)
Kit para instalación híbrida con conexión a red con inversor Azzurro 10kW y batería de litio Pylontech Force de 14.200Wh.
No se incluyen paneles fotovoltaicos.
Dispone de salida AC EPS o Back-Up para situaciones de desconexión de la red eléctrica.
Para instalación Off-Grid o aislada se recomienda aumentar la capacidad de batería con más unidades US5000.
Display Name:
[KIT0198] Kit Pylontech Force H2 (14,2kWh) + Azzurro HYD10.0-3PH (10kW)
Composición del Kit
El kit se suministra con los siguientes equipos, todos ellos referenciados de forma individual en el catálogo de Techno Sun:
| Cantidad | Referencia | Componente | Marca | Función en el conjunto |
|---|---|---|---|---|
| 1 | ZZT-HYD10.0-3PH | Azzurro HYD10.0-3PH, inversor híbrido trifásico de 10 kW con 2 MPPT de 180-960 V | ZCS Azzurro | Conversión CC/CA, gestión de la batería y salida de respaldo EPS |
| 1 | ZSM-WIFI-USB | Kit de monitorización Wi-Fi externo LSW-3 con conexión USB | ZCS Azzurro | Envío de datos de producción y consumo al portal de monitorización |
| 1 | LIT00008 | Batería de litio Pylontech Force H2 de 14,21 kWh con 4 módulos FH9637M | Pylontech | Acumulación de energía en alta tensión y gestión interna mediante BMS |
Peso total declarado del conjunto: 178,84 kg. La torre Force H2 se compone de cuatro módulos FH9637M de 96 Vdc y 37 Ah, montados sobre su base y con dimensiones de 450 x 296 x 1.415 mm y 155 kg según la ficha del fabricante.
Especificaciones Técnicas Detalladas
- Potencia CC típica: 15.000 W
- Máxima potencia CC por cada MPPT: 7.500 W (300 V-850 V)
- Número de MPPT independientes: 2 (2 cadenas por MPPT)
- Tensión máxima de entrada: 1.000 V
- Tensión de activación: 250 V
- Tensión nominal de entrada: 600 V
- Intervalo MPPT de tensión CC: 180 V-960 V
- Intervalo de tensión CC a plena carga: 220 V-850 V
- Máxima corriente en entrada por cada MPPT: 25 A / 25 A
- Máxima corriente absoluta por cada MPPT: 30 A / 30 A
- Seccionador CC: Integrado
- Potencia nominal de salida CA: 10.000 W
- Potencia máxima aparente: 11.000 VA
- Máxima corriente de salida: 16 A
- Tipo de conexión y tensión nominal: Trifásica 3/N/PE, 220/380 V o 230/400 V
- Intervalo de tensión CA: 184 V-276 V (según los estándares locales)
- Frecuencia nominal: 50 Hz / 60 Hz
- Intervalo de frecuencia CA: 45 Hz-55 Hz / 55 Hz-65 Hz (según los estándares locales)
- Distorsión armónica total: Inferior al 3 %
- Factor de potencia: 1 por defecto, programable entre +/- 0,8
- Limitación de inyección en red: Programable desde pantalla
- Potencia suministrada en EPS: 10.000 W
- Potencia aparente de pico en EPS: 10.000 VA durante 60 s
- Tensión y frecuencia de salida EPS: Trifásica 230 V / 400 V, 50 Hz
- Corriente suministrable en EPS: 16 A (30 A durante 60 s)
- Tiempo de conmutación a EPS: Inferior a 20 ms
- Tipo de batería compatible: Iones de litio de alta tensión
- Intervalo de tensión admitida: 180 V-750 V
- Número de canales de batería independientes: 2 canales HV, configurables como independientes o en paralelo
- Máxima potencia de carga y descarga: 10.000 W
- Máxima corriente de carga por canal: 25 A (pico de 35 A durante 60 s)
- Máxima corriente de descarga por canal: 25 A (pico de 35 A durante 60 s)
- Curva de carga: Gestionada por el BMS de la batería
- Profundidad de descarga (DoD): 0 %-90 %, programable
- Intervalo de temperatura admitido: -10 °C / +50 °C
- Módulo de batería: FH9637M
- Tensión del módulo: 96 Vdc
- Capacidad del módulo: 37 Ah
- Número de módulos del conjunto: 4 unidades
- Capacidad del sistema: 14,21 kWh
- Tensión del sistema: 384 V
- Dimensiones (An x P x Al): 450 x 296 x 1.415 mm
- Peso del conjunto: 155 kg
- Profundidad de descarga: 90 %
- Corriente de carga y descarga: 18,5 A continua y 40 A máxima
- Comunicación: CAN y Modbus
- Grado de protección: IP55, apto para interior y exterior
- Temperatura de trabajo: 0 a 50 °C
- Temperatura de almacenamiento: -20 a 60 °C
- Vida de diseño: 15 años a 25 °C
- Certificación: UL, IEC 62619, IEC 62477, IEC 62040, CE y UN 38.3
- Protección de interfaz interna: sí
- Protecciones de seguridad: Anti isla, RCMU, monitorización de fallo a tierra
- Protección contra inversión de polaridad CC: sí
- Protección contra sobrecalentamiento: sí
- Categoría de sobretensión y clase de protección: Overvoltage Category III / Protective class I
- Descargadores integrados: MOV CA/CC tipo 2 estándar
- Protección contra sobrecorrientes en salida: sí
- Batería soft start: sí
- Intervalo de temperatura ambiente: -30 °C a 60 °C
- Topología: Sin transformador
- Grado de protección ambiental: IP65
- Intervalo de humedad relativa admitido: 0-100 %
- Máxima altitud operativa: 4.000 m, con derating a partir de 2.000 m
- Nivel de ruido: Inferior a 45 dB a 1 m
- Refrigeración: Convección forzada
- Peso del inversor: 37 kg
- Medidas (Al x An x P): 515 x 571 x 264 mm
- Pantalla: Pantalla LED y aplicación móvil
- Garantía del inversor: 10 años
- Eficiencia máxima: 98,2 %
- Eficiencia ponderada europea: 97,7 %
- Eficiencia MPPT: 99,9 %
- Máxima eficiencia de carga y descarga de baterías: 97,8 %
- Consumo en modo de espera: Inferior a 15 W
- Interfaz de comunicación: Wi-Fi, 4G y Ethernet opcionales; RS485 con protocolo propietario; USB; CAN 2.0 para la conexión con baterías; Bluetooth
- Medidores externos: Línea RS485, admite hasta 4 medidores
- Entradas adicionales: 6 entradas digitales de 5 V TTL y conexión para sensores directos (CT)
- Medidor de energía: Integrado en el inversor
- Conexión en paralelo: Admitida
- Modo cero inyección: Disponible, programable desde pantalla
Datos de Rendimiento y Límites Operacionales
Rendimiento de conversión
- Eficiencia máxima del 98,2 % y eficiencia ponderada europea del 97,7 %.
- Eficiencia de seguimiento MPPT del 99,9 %.
- Eficiencia máxima de carga y descarga del canal de baterías del 97,8 %.
- Consumo propio en modo de espera inferior a 15 W.
Límites operacionales del inversor
- Temperatura ambiente admitida de -30 °C a 60 °C.
- Humedad relativa admitida del 0 al 100 %.
- Altitud máxima de 4.000 m, con reducción de potencia a partir de 2.000 m.
- Grado de protección IP65 y nivel de ruido inferior a 45 dB a 1 m.
Acumulador Force H2
- Capacidad de 14,21 kWh con cuatro módulos FH9637M y tensión de sistema de 384 V.
- Profundidad de descarga del 90 %, la más alta de la gama Force.
- Corriente continua de carga y descarga de 18,5 A, con un máximo de 40 A.
- Grado de protección IP55 que permite la instalación en interior o en exterior protegido.
Respaldo ante cortes de red
- Salida EPS trifásica de 10.000 W a 230/400 V y 50 Hz.
- Potencia aparente de pico de 10.000 VA durante 60 segundos.
- Corriente suministrable de 16 A, con pico de 30 A durante 60 segundos.
- Tiempo de conmutación inferior a 20 ms desde la detección del corte.
Dimensionado y consideraciones de proyecto
El inversor HYD10.0-3PH admite una potencia CC típica de 15.000 W repartida entre dos MPPT independientes con dos cadenas cada uno. Cada seguidor acepta hasta 7.500 W en el rango de 300 V a 850 V, con una corriente máxima de entrada de 25 A por MPPT y una tensión máxima absoluta de entrada de 1.000 V. El intervalo de seguimiento MPPT abarca de 180 V a 960 V, lo que ofrece un margen amplio para el diseño de cadenas en cubiertas con distintas orientaciones.
El canal de baterías trabaja en el rango de 180 V a 750 V y admite dos canales de alta tensión configurables como independientes o en paralelo. La torre Force H2 suministrada aporta 384 V de tensión de sistema, dentro del rango admitido por el inversor, y una potencia de carga y descarga de hasta 10.000 W limitada por el propio inversor. La curva de carga la gestiona el BMS de la batería a través del bus CAN.
Para instalaciones que requieran mayor autonomía, la arquitectura de la serie Force H2 admite entre dos y cuatro módulos FH9637M, con capacidades comprendidas entre los 7,10 kWh y los 14,21 kWh del conjunto suministrado en este kit. El servicio técnico de Techno Sun puede asesorar sobre la configuración adecuada en función del perfil de consumo y de la potencia contratada.
Aplicaciones Detalladas y Casos de Uso
Autoconsumo residencial trifásico con acumulación
- Viviendas unifamiliares con suministro trifásico y potencia contratada de hasta 10 kW por fase.
- Gestión automática de los excedentes fotovoltaicos hacia la batería antes de verter a la red.
- Desplazamiento del consumo nocturno a la energía acumulada durante las horas de sol.
- Programación del modo de cero inyección cuando la instalación no disponga de permiso de vertido.
Pequeño comercio, taller e industria ligera
- Locales comerciales y talleres con suministro trifásico y perfil de consumo diurno.
- Reducción del término de energía mediante el autoconsumo instantáneo de la producción fotovoltaica.
- Recorte de puntas de demanda apoyándose en la descarga del acumulador.
- Monitorización remota de la producción y del consumo mediante el módulo Wi-Fi incluido.
Respaldo de cargas esenciales
- Alimentación de circuitos críticos a través de la salida EPS trifásica de 10.000 W.
- Conmutación en menos de 20 ms, compatible con equipos informáticos y de refrigeración.
- Mantenimiento del funcionamiento en isla con aporte simultáneo del campo fotovoltaico y de la batería.
- Zonas con cortes de suministro frecuentes o redes rurales de calidad variable.
Requisitos de instalación y puesta en marcha
- Instalación reservada a personal cualificado conforme al Reglamento Electrotécnico de Baja Tensión.
- Tramitación del acceso y conexión ante la distribuidora cuando la instalación vierta energía a la red.
- Comprobación previa de la sección de los conductores de continua y alterna, y de las protecciones magnetotérmicas y diferenciales del cuadro.
- Configuración del modo de trabajo del inversor: autoconsumo con excedentes, cero inyección o respaldo mediante la salida EPS.
- Emparejamiento de la comunicación CAN entre el inversor y el sistema de gestión de la batería antes de la primera carga.
Certificaciones y Cumplimiento Normativo
Estándares de seguridad del inversor
- IEC 62109-1 - seguridad de convertidores de potencia para sistemas fotovoltaicos, parte 1
- IEC 62109-2 - requisitos particulares para inversores fotovoltaicos
- NB-T32004 / IEC 62040-1 - requisitos aplicables a sistemas de alimentación ininterrumpida
- Overvoltage Category III / Protective class I - categoría de sobretensión y clase de protección declaradas
Compatibilidad electromagnética y red
- EN 61000-1 y EN 61000-3 - compatibilidad electromagnética declarada por el fabricante
- Certificado de conexión a red - documentación de conexión a red disponible en la ficha del producto
- Certificado NTS - conformidad con las Normas Técnicas de Supervisión aplicables
- Certificado de inyección cero e ITC-BT-40 - función de limitación de vertido a red documentada
- Declaración de conformidad CE - emitida por el fabricante para la serie HYD 3PH
Almacenamiento Pylontech Force H2
- UL - certificación de seguridad declarada para la serie Force H1 y H2
- IEC 62619 - seguridad de celdas y baterías secundarias de litio para aplicaciones industriales
- IEC 62477 - seguridad de sistemas y equipos de conversión de potencia
- IEC 62040 - requisitos de sistemas de alimentación ininterrumpida
- CE - marcado de conformidad europea
- UN 38.3 - ensayos de transporte para baterías de litio
Servicio y documentación
- Documentación técnica - fichas técnicas, manuales de usuario y guías rápidas de cada componente disponibles en la ficha del producto
- Soporte de puesta en marcha - asistencia técnica de Techno Sun para la configuración y la parametrización del conjunto
- Garantía de fabricante - cada componente conserva la garantía y el canal de asistencia de su fabricante
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado del conjunto, configuración de parámetros, puesta en marcha y resolución de incidencias técnicas sobre cada uno de los equipos que integran el kit.
Kit Azzurro HYD10.0-3PH 10 kW con Pylontech Force H2 de 14,21 kWh
Referencia: KIT0198 | Kit de autoconsumo trifásico con acumulación
Conjunto preparado para instalaciones trifásicas de autoconsumo con acumulación de 14,21 kWh, respaldo EPS de 10.000 W y monitorización remota, con componentes de fabricantes con presencia y servicio técnico consolidados en Europa.
| _Marca | Azzurro or Pylontech |
| _Tipo de inversor | Híbrido or Backup |
| _Tipo de Batería compatible con Inversor | Pylontech or Litio HV |
| _Capacidad de batería | 14200Wh |
| _Potencia | 10000 |
| Inverter or charger AC output | 3PH (400/230Vac - 50Hz) |
