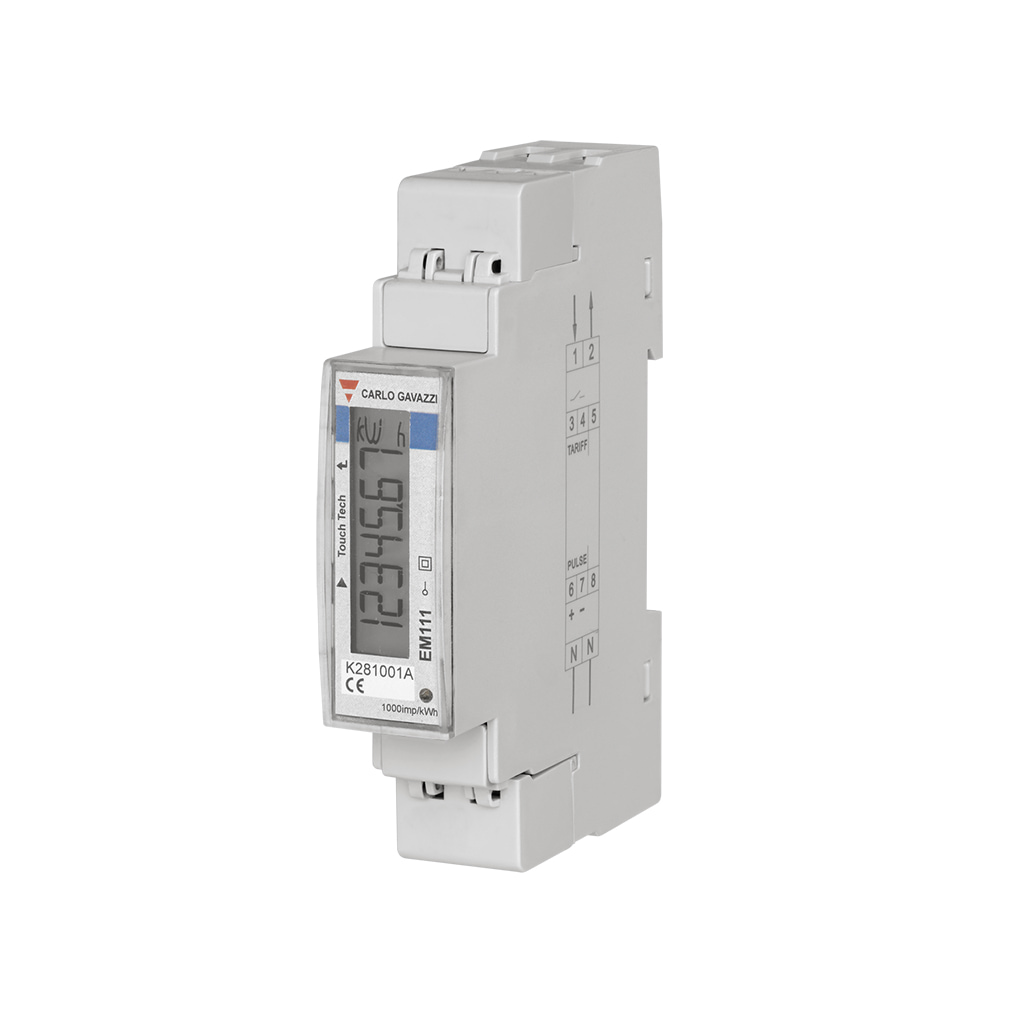

Carlo Gavazzi EM111DINAV81XS1X single-phase power analyser 32A

Carlo Gavazzi EM111DINAV81XS1X single-phase power analyser 32A

[MON0316] Carlo Gavazzi EM111DINAV81XS1X single-phase power analyser 32A

https://b2b.technosun.com/web/image/product.template/60056/image_1920?unique=a6bf0ce

- Analizador de energía monofásico.

Not Available For Sale

  • _Marca

This combination does not exist.

Contact Us

Sales and terms conditions

Display Name: [MON0316] Carlo Gavazzi EM111DINAV81XS1X single-phase power analyser 32A
HS Code: 90283011

Carlo Gavazzi EM111 Analizador de Energía Monofásico 32 A

Contador de energía en carril DIN con conexión directa y comunicación Modbus RS485

Analizador de energía monofásico de un módulo DIN con display LCD táctil retroiluminado, conexión directa hasta 32 A y autoalimentación. Mide energía activa y reactiva, potencia, tensión, intensidad, frecuencia y factor de potencia, e integra puerto Modbus RS485 para su integración en sistemas de monitorización y gestión energética.

SKU

MON0316

Conexión

Directa hasta 32 A

Comunicación

Modbus RS485

Precisión

Clase 1 / Clase B

Especificaciones Técnicas Detalladas

  • Tipo de medida: Monofásico, 2 hilos
  • Conexión: Directa (sin transformador de intensidad)
  • Tensión nominal: 230 VLN CA (-30% +20%)
  • Intensidad nominal: 5(45) A, Imax 45 A, Imin 0,25 A
  • Intensidad primaria nominal: 32 A
  • Frecuencia: 45 a 65 Hz
  • Precisión de energía activa: Clase 1 según EN62053-21
  • Precisión de energía reactiva: Clase 2 según EN62053-23
  • Precisión de lectura (intensidad/tensión): ±0,5%
  • Variables medidas: kWh, kvarh, kW, kvar, V, A, PF, Hz, kW dmd, pico kW dmd
  • Gestión de tarifas: Doble tarifa (kWh+ t1 y t2)
  • Sección máxima de cable: 6 mm²
  • Display: LCD táctil retroiluminado, 7 dígitos, altura 6 mm
  • Lectura de energía: 7 dígitos
  • Lectura de variables instantáneas: 4 dígitos
  • Teclas de contacto: 2 (Intro y Arriba)
  • Puerto de comunicación: Modbus RS485 (conexión por tornillo)
  • Protocolo: Modbus RTU (función esclava)
  • Velocidad en baudios: 9,6; 19,2; 38,4; 57,6; 115,2 kbaud
  • Dirección Modbus: 1 a 247 (por defecto 01)
  • Comando de lectura: Hasta 50 palabras en un solo comando
  • Entrada digital: 1 entrada de contacto libre de potencial para gestión de tarifa
  • Frecuencia de muestreo: 4096 lecturas/s a 50 Hz
  • Formato: 1 módulo DIN
  • Montaje: Carril DIN
  • Dimensiones (Ancho x Profundidad x Alto): 17,5 x 63 x 91,5 mm
  • Material de la caja: PBT, autoextinguible UL94 V-0
  • Peso: Aproximadamente 80 g (incluido el embalaje)
  • Grado de protección frontal: IP51
  • Grado de protección terminales: IP20
  • Tapas de sellado: Incluidas
  • Par de apriete de tornillos: 0,4 a 1,1 Nm según terminal
  • Alimentación: Autoalimentado (sin fuente auxiliar)
  • Consumo de energía: ≤ 1,0 W, ≤ 8 VA
  • Temperatura de funcionamiento: -25 a +65 °C
  • Temperatura de almacenamiento: -30 a +80 °C
  • Humedad relativa: 0 a 90% sin condensación a 40 °C
  • Categoría de instalación: Cat. III
  • Aislamiento (1 minuto): 4 kV entre entrada de medición y salidas
  • Sobrecarga de intensidad continua: 45 A
  • Sobrecarga de intensidad durante 10 ms: 1350 A

Datos de Rendimiento y Curvas de Eficiencia

Límites Operacionales

  • Rango de tensión: 230 VLN CA con tolerancia -30% +20%
  • Intensidad de arranque: 20 mA, positiva o negativa
  • Tensión de arranque: 161 VLN
  • Indicación máxima del display: 9 999 999

Resolución de Medida

  • Intensidad: 0,1 A en display / 0,001 A en comunicación serie
  • Tensión: 0,1 V
  • Potencia: 0,01 kW o kvar
  • Energía: 0,01 kWh o kvarh en display

Estabilidad y Memoria

  • Deriva térmica: ≤ 200 ppm/°C
  • Almacenamiento de energía: 10^10 ciclos
  • Parámetros de programación: 10^10 ciclos
  • LED de pulsos: luz roja según EN50470-3 y EN62052-11

Aplicaciones Detalladas y Casos de Uso

chevron_right Submedida y reparto de costes energéticos
  • Asignación de costes de energía en instalaciones con consumos compartidos
  • Medida de energía activa consumida y generada para sumarla en un totalizador único
  • Facturación interna con gestión de doble tarifa mediante la entrada digital
chevron_right Monitorización de instalaciones fotovoltaicas y de autoconsumo
  • Medida de energía consumida y generada en sistemas de autoconsumo monofásicos
  • Lectura de variables instantáneas de potencia activa, reactiva y factor de potencia
  • Integración en sistemas SCADA y de gestión energética mediante Modbus RS485
chevron_right Cuadros eléctricos y eficiencia energética
  • Instalación en carril DIN dentro de cuadros eléctricos por su formato de 1 módulo
  • Control de la demanda con registro de potencia media y pico de potencia (kW dmd)
  • Conexión directa hasta 32 A sin necesidad de transformadores de intensidad

Certificaciones y Cumplimiento Normativo Completo

Metrología y Medida

  • check EN62053-21 - Clase 1 de precisión para energía activa
  • check EN50470-3 - Clase B de precisión para energía activa
  • check EN62053-23 - Clase 2 de precisión para energía reactiva

Seguridad y Compatibilidad

  • check EN62052-11 - Seguridad de equipos de medida eléctrica
  • check Compatibilidad electromagnética - Según EN62052-11
  • check Marcado CE y UKCA - Conformidad europea y británica
