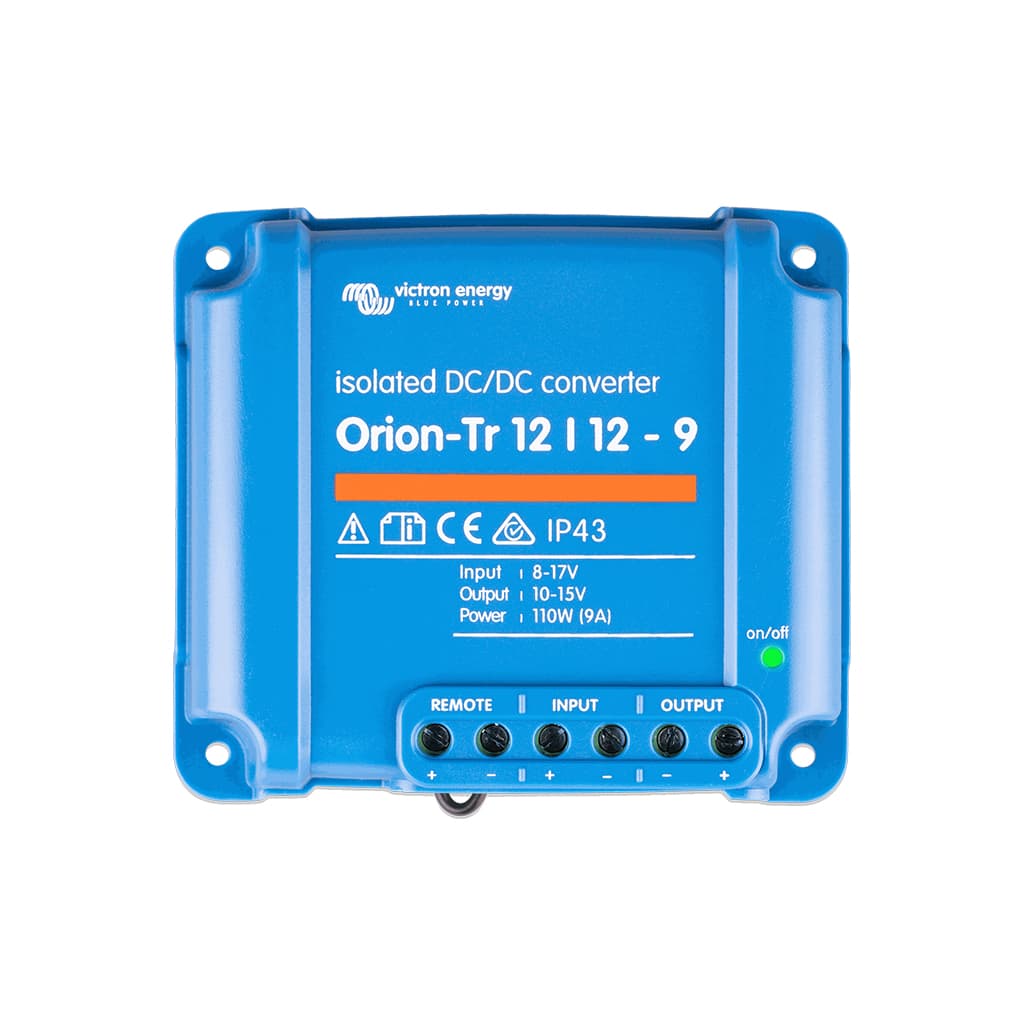

Orion-Tr 12/12-9A (110W) Isolated DC-DC converter
[ORI121210110] Orion-Tr 12/12-9A (110W) Isolated DC-DC converter
Inverter Victron Energy Orion-Tr 12/12-9A (110W) Isolated DC-DC converter
Specifications: 9 A | 110 W | 0.58 kg
Reference: ORI121210110
📕 Descarga de documentación
Display Name:
[ORI121210110] Orion-Tr 12/12-9A (110W) Isolated DC-DC converter
HS Code:
85044095
Especificaciones Técnicas Detalladas
- Rango de tensión de entrada: 8 – 17 V
- Subtensión de desconexión: 7 V
- Reinicio de subtensión: 7,5 V
- Tensión nominal de salida: 12,2 V
- Rango de ajuste de la tensión de salida: 10 – 15 V
- Tolerancia de la tensión de salida: ± 0,2 V
- Aislamiento galvánico: 200 V entre entrada, salida y carcasa
- Corriente de salida continua (25 °C): 9 A
- Corriente máxima de salida (10 s): 12,5 A
- Potencia continua de salida (25 °C): 110 W
- Potencia continua de salida (40 °C): 85 W
- Eficiencia: 87%
- Nivel de ruido: 2 mV rms
- Corriente de entrada sin carga: < 50 mA
- Dimensiones (al x an x p): 100 x 113 x 47 mm
- Peso: 0,42 kg
- Conexión CC: bornes de tornillo (sin herramientas especiales)
- Sección de cable máxima: 6 mm² (AWG10)
- Rango de temperatura de trabajo: -20 a +55 °C (reducción del 3% por cada °C sobre 40 °C)
- Humedad: máx. 95% sin condensación
- Cortocircuito: a prueba de cortocircuitos (corriente de cortocircuito 32 A)
- Alta temperatura: reducción de la corriente de salida con temperatura ambiente elevada
- Grado de protección: IP43 (con los bornes de tornillo orientados hacia abajo)
- Fusible de entrada: no reemplazable (modelos con entrada de 12 y 24 V)
- Terminal on/off remoto: control mediante interruptor de baja potencia
Datos de Rendimiento y Funcionalidad
Funcionamiento Buck-Boost
- Tensión de salida estable dentro de todo el rango de entrada
- Tensión de salida ajustable entre 10 y 15 V
- Tolerancia de salida ajustada a ± 0,2 V
Flexibilidad de Instalación
- Conexión en paralelo de varias unidades para aumentar la corriente
- Activación remota mediante el interruptor de arranque del vehículo
- Consumo inferior a 200 µA cuando se desactiva por el puerto remoto
Aplicaciones Detalladas y Casos de Uso
Estabilización de tensión a bordo
- Suministro de una tensión de 12V estable a equipos sensibles en vehículos y embarcaciones
- Compensación de caídas de tensión en sistemas de 12V con función Buck-Boost
Aislamiento de circuitos
- Separación galvánica entre el sistema de entrada y el de salida para mayor seguridad
- Reducción de interferencias y prevención de bucles de masa
Sistemas escalables
- Conexión en paralelo para adaptar la corriente total a la demanda
- Integración con interruptores externos a través del terminal on/off remoto
Certificaciones y Cumplimiento Normativo
Seguridad y Automoción
- EN 60950 - Seguridad de equipos de tecnología de la información
- ECE R10-5 - Directiva de compatibilidad electromagnética para automoción
Compatibilidad Electromagnética
- EN 61000-6-3 / EN 55014-1 - Emisiones
- EN 61000-6-2 / EN 61000-6-1 / EN 55014-2 - Inmunidad
Componentes Compatibles de la Serie Orion
Este convertidor pertenece a la familia Orion-Tr de Victron Energy. A continuación se enumeran los accesorios complementarios disponibles bajo referencia separada para completar la instalación según las necesidades de cada proyecto.
Cableado y Control Remoto
- ASS070300100 — Cable de control remoto para convertidores Orion-Tr aislados
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, puesta en marcha y resolución de incidencias técnicas.
Victron Energy Orion-Tr 12/12-9A (110W) Aislado
Referencia: ORI121210110 | Convertidor CC-CC aislado
La solución definitiva para la estabilización y el aislamiento de tensiones de 12V en aplicaciones que demandan máxima fiabilidad y eficiencia energética.
