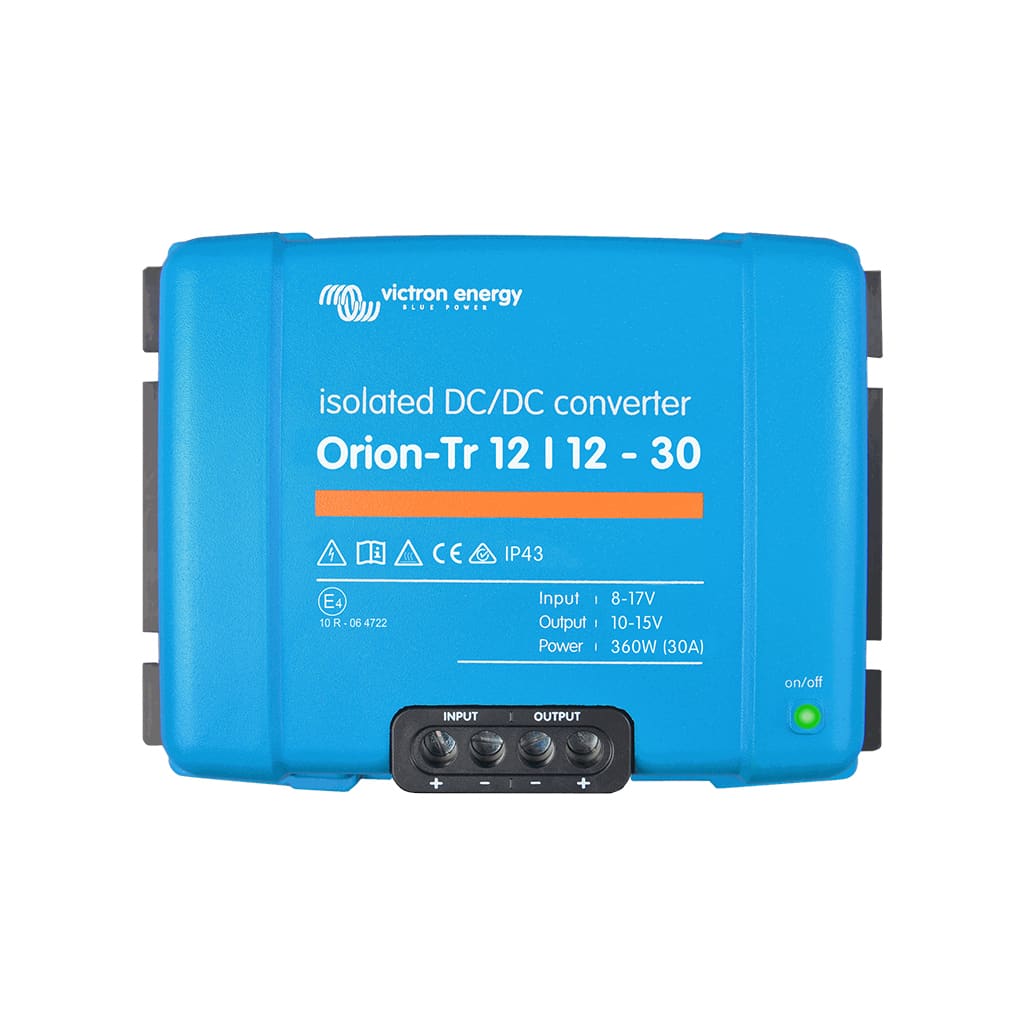

Orion-Tr 12/12-30A (360W) Isolated DC-DC converter
[ORI121240110] Orion-Tr 12/12-30A (360W) Isolated DC-DC converter
Inverter Victron Energy Orion-Tr 12/12-30A (360W) Isolated DC-DC converter
Specifications: 30 A | 360 W | 1.92 kg
Reference: ORI121240110
📕 Descarga de documentación
Display Name:
[ORI121240110] Orion-Tr 12/12-30A (360W) Isolated DC-DC converter
HS Code:
85044095
Especificaciones Técnicas Detalladas
- Rango de tensión de entrada: 10 - 17 VDC
- Subtensión de desconexión: 7 V
- Reinicio de subtensión: 7,5 V
- Tensión nominal de salida: 12,2 VDC
- Rango de ajuste de la tensión de salida: 10 - 15 V
- Tolerancia de la tensión de salida: +/- 0,2 V
- Corriente de salida continua (40 °C): 30 A
- Corriente máxima de salida (10 s): 40 A
- Corriente de cortocircuito: 60 A
- Potencia continua de salida (25 °C): 430 W
- Potencia continua de salida (40 °C): 360 W
- Eficiencia: 87 %
- Corriente de entrada sin carga: < 80 mA
- Nivel de ruido: 2 mV rms
- Aislamiento galvánico: 200 V entre entrada, salida y carcasa
- Terminal on/off remoto: control mediante interruptor de baja potencia o señal de arranque/parada del motor
- Protección contra cortocircuito: todos los modelos a prueba de cortocircuitos
- Protección contra altas temperaturas: reducción de corriente de salida con temperatura ambiente elevada
- Conexión en paralelo: número ilimitado de unidades para incrementar la corriente de salida
- Consumo en modo desconectado: < 200 µA mediante puerto remoto
- Grado de protección: IP43 con bornes de tornillo orientados hacia abajo
- Rango de temperatura de trabajo: -20 a +55 °C (reducción del 3 % por cada °C sobre 40 °C)
- Humedad: máx. 95 % sin condensación
- Conexión CC: bornes de tornillo (sin herramientas especiales)
- Sección de cable máxima: 16 mm² (AWG6)
- Peso: 1,8 kg
- Dimensiones (al x an x p): 130 x 186 x 80 mm
Datos de Rendimiento y Curvas de Eficiencia
Límites Operacionales
- Entrada estable entre 10 y 17 VDC mediante función Buck-Boost
- 30 A continuos garantizados a 40 °C y tensión nominal
- Pico de 40 A durante 10 segundos para arranques de carga
Eficiencia y Estabilidad
- Eficiencia del 87 % en conversión 12 V a 12 V
- Tolerancia de salida de +/- 0,2 V y nivel de ruido de 2 mV rms
- Consumo en reposo inferior a 80 mA sin carga aplicada
Aplicaciones Detalladas y Casos de Uso
Vehículos y Aplicaciones Móviles
- Alimentación estable de equipos de 12 V en autocaravanas, furgonetas camper y vehículos comerciales
- Activación por señal de arranque/parada del motor mediante terminal remoto
- Cumplimiento de la directiva de automoción ECE R10-5
Instalaciones Náuticas
- Separación galvánica de 200 V entre circuitos para evitar corrientes de fuga y corrosión
- Suministro de 12 V estabilizado a partir de la batería de servicio de la embarcación
- Protección IP43 frente a salpicaduras con bornes orientados hacia abajo
Telecomunicaciones e Industria
- Tensión de salida regulada y de bajo ruido para electrónica sensible
- Conexión en paralelo de múltiples unidades para escalar la corriente de salida
- Funcionamiento continuo en rangos de temperatura de -20 a +55 °C
Certificaciones y Cumplimiento Normativo Completo
Estándares de Seguridad
- EN 60950 - Seguridad de equipos de tecnología de la información
Compatibilidad Electromagnética
- EN 61000-6-3, EN 55014-1 - Emisiones
- EN 61000-6-2, EN 61000-6-1, EN 55014-2 - Inmunidad
Directiva de Automoción
- ECE R10-5 - Compatibilidad electromagnética en vehículos
Componentes Compatibles de la Serie Orion
Este producto pertenece a la serie Orion de Victron Energy. A continuación se enumeran los componentes complementarios disponibles bajo referencia separada para configurar la solución completa según las necesidades de la instalación.
Convertidores No Aislados
- ORI121236140 — Orion-Tr Smart 12/12-30A (360 W) no aislado
- ORI241210200 — Orion-Tr 24/12-10 (120 W) no aislado
Convertidores Orion IP67
- ORI122421226 — Orion IP67 12/24-50A (1200 W)
- ORI241220260 — Orion IP67 24/12-20A (240 W)
Cableado y Accesorios
- ASS070300100 — Cable remoto para cargadores Orion-Tr aislados
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, puesta en marcha y resolución de incidencias técnicas.
Victron Orion-Tr 12/12-30A (360 W) Convertidor CC/CC Aislado
Referencia: ORI121240110 | Convertidor CC/CC Aislado
La solución definitiva para la alimentación estable y aislada de cargas de 12 V en aplicaciones que demandan máxima fiabilidad y eficiencia energética.
