Orion 12/24-20 DC-DC converter IP20

[ORI122420020] Orion 12/24-20 DC-DC converter IP20

https://b2b.technosun.com/web/image/product.template/6161/image_1920?unique=440fb15

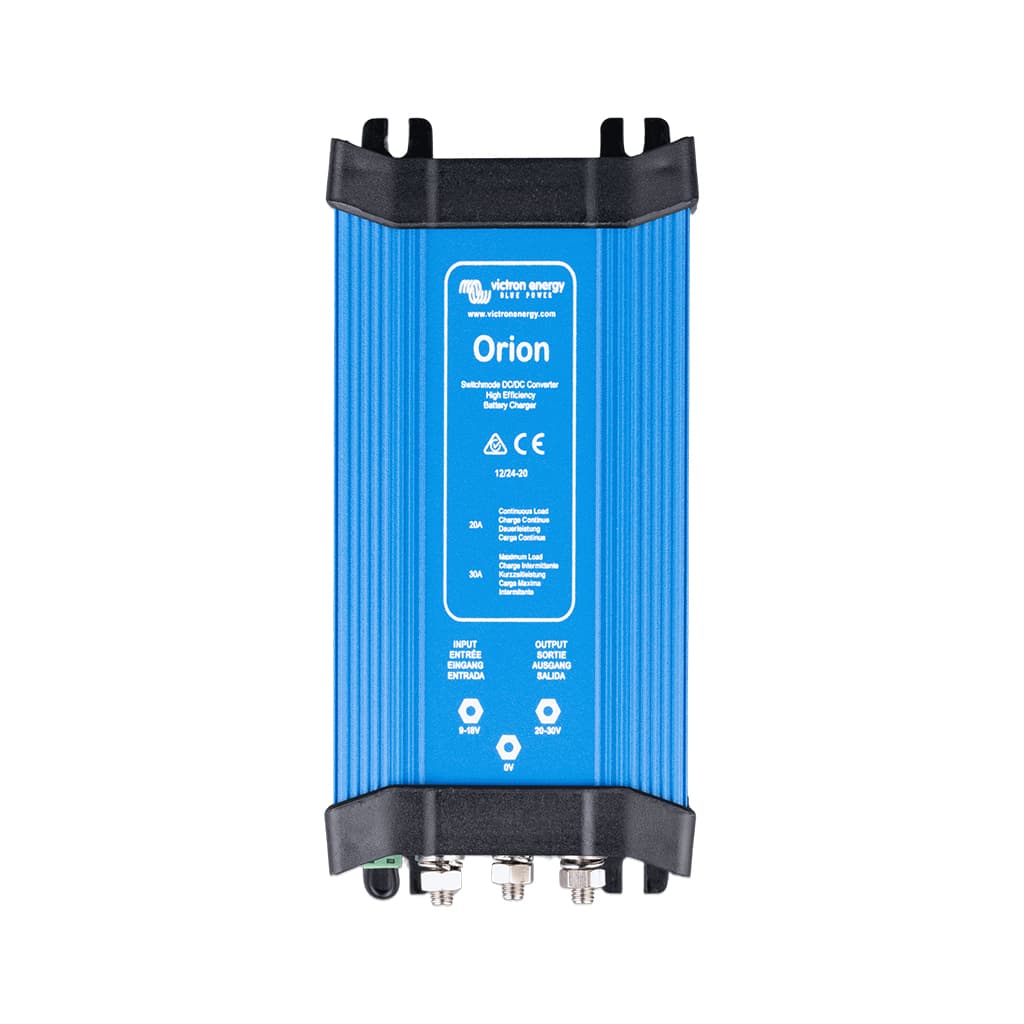

Convertidor CC-CC no aislado Orion Victron Energy 12/24-20
Rango tensión entrada: 9-18 V | Salida ajustable: 20-30 V (ajuste fábrica 26,4 V)
Corriente de salida: 20 A | Eficiencia: 93 % | Peso: 0,9 kg

    This combination does not exist.

    Para ver los precios, por favor regístrese o inicie sesión con su cuenta.
    Contact Us

    Sales and terms conditions

    Display Name: [ORI122420020] Orion 12/24-20 DC-DC converter IP20

    Convertidor CC-CC no aislado Victron Energy Orion 12/24-20 IP20

    Elevador 12 V a 24 V | 20 A continuos, 30 A máx. | Salida ajustable 20-30 V

    Convertidor CC-CC elevador no aislado para alimentar consumidores de 24 V desde sistemas de 12 V. Entrega 20 A continuos y hasta 30 A de salida máxima con una eficiencia del 93 %, manteniendo estable la tensión de salida en el rango completo de entrada de 9 a 18 V. La salida es ajustable entre 20 y 30 V (26,4 V de fábrica), apta para carga de compensación de baterías de 24 V y conexión en paralelo, con on/off remoto para control mediante interruptor de baja potencia o contacto de motor.

    SKU

    ORI122420020

    Conversión

    12 V a 24 V (no aislado)

    Corriente de salida

    20 A continuos / 30 A máx.

    Eficiencia

    93 %

    Especificaciones Técnicas Detalladas

    • Rango de tensión de entrada: 9-18 V
    • Desconexión por subtensión: 8 V
    • Reinicio tras subtensión: 10 V
    • Consumo en apagado: < 30 mA
    • Tensión de salida: 20-30 V ajustable por potenciómetro (fábrica 26,4 V)
    • Corriente de salida continua: 20 A
    • Corriente máxima de salida: 30 A
    • Eficiencia: 93 %
    • Carga de compensación de batería: Sí
    • Conexión en paralelo: Sí
    • Aislamiento galvánico: No (negativo común entrada-salida)
    • On/Off remoto: Sí (corriente de conmutación < 100 mA)
    • Refrigeración: Por aire, controlada por temperatura
    • Temperatura de funcionamiento: -20 a +55 °C (reducción del 3 % por °C por encima de 40 °C)
    • Conexión CC: Pernos M6
    • Grado de protección: IP20
    • Dimensiones (al x an x p): 65 x 88 x 195 mm
    • Peso: 0,9 kg

    Datos de Rendimiento y Capacidades Operativas

    Límites Operacionales

    • Entrada de 9 a 18 V con desconexión a 8 V y rearme a 10 V
    • Salida de 20 A continuos con picos de hasta 30 A
    • Reducción de la corriente disponible del 3 % por °C por encima de 40 °C

    Control y Configuración

    • Ajuste de la tensión de salida con una carga pequeña conectada
    • On/Off remoto mediante interruptor o contacto de arranque del motor
    • Conexión en paralelo de varias unidades para aumentar la corriente

    Instalación

    • Ubicación en interior, en un área fresca, seca y ventilada
    • Conexión en primer lugar de los cables negativos para evitar sobretensión en la salida
    • Dimensionado del cableado de entrada para una corriente aproximadamente doble que la de salida

    Aplicaciones Detalladas y Casos de Uso

    chevron_rightVehículos industriales y de campo
    • Alimentación de winches, compresores, iluminación o equipos de trabajo de 24 V en vehículos de 12 V
    chevron_rightEmbarcaciones
    • Suministro estable de 24 V para bombas, electrónica de navegación o radios en barcos con baterías de 12 V
    chevron_rightCarga de baterías de 24 V
    • Carga de compensación de una batería auxiliar de 24 V desde un sistema de 12 V, ajustando la tensión de salida
    chevron_rightVehículos de emergencia y comunicaciones
    • Integración de radios, iluminación o equipos de 24 V en plataformas de 12 V

    Certificaciones y Cumplimiento Normativo Completo

    Compatibilidad electromagnética (2014/30/UE)

    • checkEN-IEC 61000-6-1 / 6-2 / 6-3 - Inmunidad y emisiones electromagnéticas
    • checkEN 55014-1 / EN 55014-2 - Emisiones e inmunidad de aparatos

    Seguridad (2014/35/UE)

    • checkEN-IEC 62368-1 - Seguridad de equipos electrónicos
    • checkEN-IEC 62109-1 - Seguridad de convertidores de potencia

    Automoción y medio ambiente

    • checkECE R10-6 - Emisiones e inmunidad radiada en vehículos
    • checkEN-IEC 63000 - Restricción de sustancias peligrosas RoHS

    Servicio Técnico Profesional Techno Sun

    Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, puesta en marcha y resolución de incidencias técnicas.

    STOCK PERMANENTE ENVÍO 24-48H GARANTÍA OFICIAL VICTRON ENERGY

    Convertidor CC-CC no aislado Victron Energy Orion 12/24-20 IP20

    Referencia: ORI122420020 | Convertidor CC-CC no aislado

    La solución definitiva para la alimentación de consumidores de 24 V desde sistemas de 12 V en aplicaciones que demandan máxima fiabilidad y eficiencia energética.
