Orion-Tr 12/48-8A (380W) Isolated DC-DC converter - VICTRON ENERGY

Orion-Tr 12/48-8A (380W) Isolated DC-DC converter - VICTRON ENERGY

[ORI124838110] Orion-Tr 12/48-8A (380W) Isolated DC-DC converter - VICTRON ENERGY

https://b2b.technosun.com/web/image/product.template/44002/image_1920?unique=7c53aaf

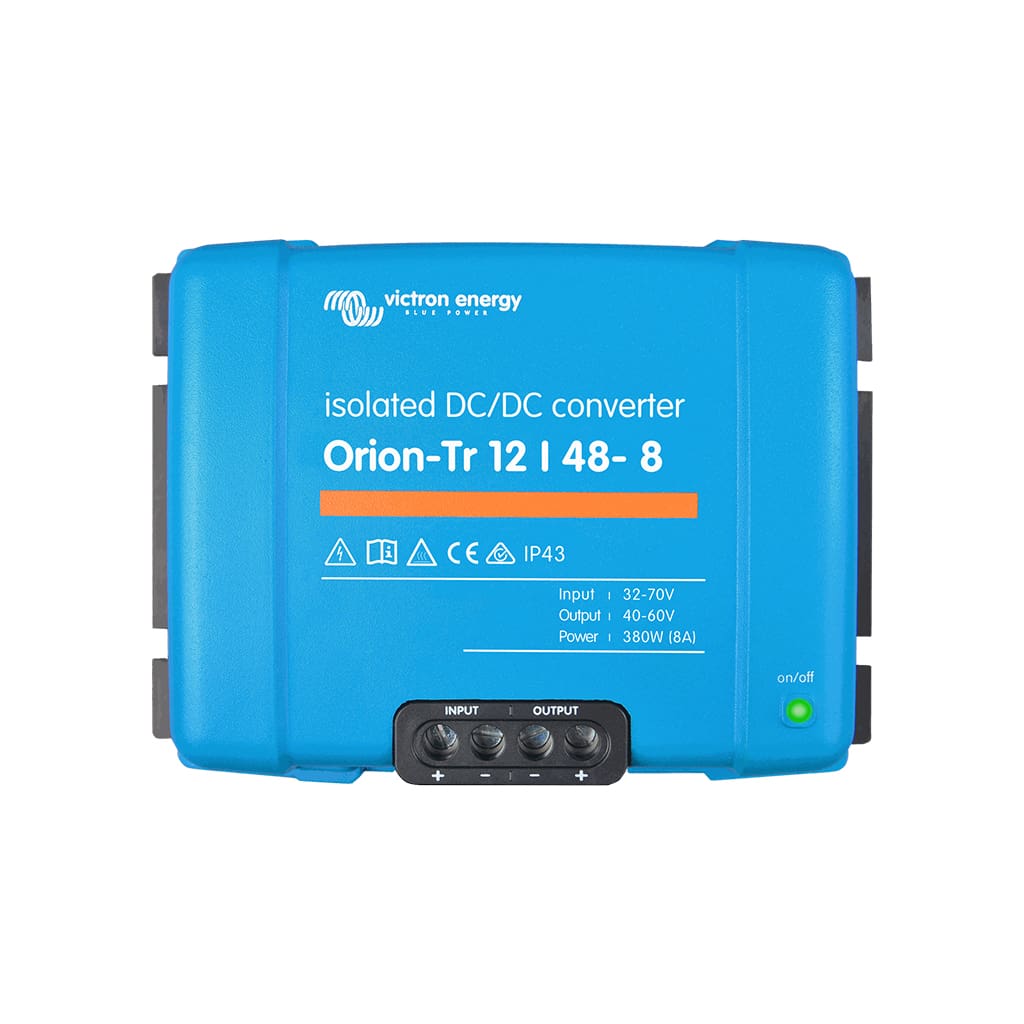

Inverter Victron Energy Orion-Tr 12/48-8A (380W) Isolated DC-DC converter
Specifications: 8 A | 380 W | 1.92 kg
Reference: ORI124838110

    This combination does not exist.

    Para ver los precios, por favor regístrese o inicie sesión con su cuenta.
    Contact Us

    Sales and terms conditions

    Display Name: [ORI124838110] Orion-Tr 12/48-8A (380W) Isolated DC-DC converter - VICTRON ENERGY
    HS Code: 85044095

    Convertidor CC-CC aislado Orion-Tr 12/48-8A (380 W)

    Convertidor 12 V a 48 V con aislamiento galvánico de 200 V, 8 A continuos y 380 W de potencia

    El Orion-Tr 12/48-8A convierte una alimentación de 12 V en una salida regulada de 48 V con aislamiento galvánico de 200 V entre entrada, salida y carcasa. Entrega 8 A de corriente continua (380 W a 40 °C) con una eficiencia del 89 %, tensión de salida ajustable entre 40 y 60 V y terminal on/off remoto. Es a prueba de cortocircuitos y puede conectarse en paralelo para aumentar la corriente disponible.

    SKU

    ORI124838110

    Potencia continua

    380 W (a 40 °C)

    Tensión de salida

    48 V (ajustable 40-60 V)

    Tensión de entrada

    12 V (10-17 V)

    Especificaciones Técnicas Detalladas

    • Rango de tensión de entrada: 10-17 V CC
    • Tensión nominal de salida: 48,2 V (ajustable 40-60 V, tolerancia +/- 0,2 V)
    • Corriente de salida continua (40 °C): 8 A
    • Corriente máxima de salida (10 s): 15 A
    • Corriente de cortocircuito: 25 A
    • Potencia continua de salida: 430 W a 25 °C / 380 W a 40 °C
    • Eficiencia: 89 %
    • Nivel de ruido: 2 mV rms
    • Subtensión de desconexión / reinicio: 7 V / 7,5 V
    • Corriente de entrada sin carga: inferior a 220 mA
    • Aislamiento galvánico: 200 V entre entrada, salida y carcasa
    • Conexión CC: bornes de tornillo (sin herramientas especiales)
    • Sección de cable máxima: 16 mm² (AWG6)
    • Dimensiones (al x an x p): 130 x 186 x 80 mm
    • Peso: 1,8 kg
    • Grado de protección: IP43 (con bornes orientados hacia abajo)
    • Humedad: máx. 95 % sin condensación
    • Rango de temperatura de funcionamiento: -20 a +55 °C (reducción del 3 % por cada °C por encima de 40 °C)
    • Terminal on/off remoto: consumo inferior a 200 µA al desactivar mediante el puerto remoto
    • A prueba de cortocircuitos: sí, con número ilimitado de unidades conectables en paralelo
    • Protección térmica: reducción de la corriente de salida ante temperatura ambiente elevada
    • Fusible de entrada: incorporado (no reemplazable) en modelos con entrada de 12 V
    • Normativa de seguridad: EN 60950
    • Emisiones / Inmunidad: EN 61000-6-3, EN 55014-1 / EN 61000-6-2, EN 61000-6-1, EN 55014-2
    • Directiva de automoción: ECE R10-5

    Datos de Rendimiento y Curvas de Eficiencia

    Límites Operacionales

    • Eficiencia del 89 % en la conversión 12 V a 48 V
    • 8 A continuos (380 W a 40 °C) y 15 A de pico durante 10 s
    • Función Buck-Boost que mantiene la salida estable en todo el rango de entrada

    Fiabilidad y Seguridad

    • Aislamiento galvánico de 200 V para separar circuitos de entrada y salida
    • A prueba de cortocircuitos y con protección frente a sobretemperatura
    • Nivel de ruido reducido de 2 mV rms en la salida

    Aplicaciones Detalladas y Casos de Uso

    chevron_right Sistemas de 48 V
    • Alimentación de equipos y barras de 48 V a partir de una fuente de 12 V
    • Telecomunicaciones, redes de datos y sistemas de respaldo a 48 V
    chevron_right Instalaciones con aislamiento galvánico
    • Separación de masas entre circuitos para eliminar bucles de tierra
    • Aplicaciones náuticas y vehículos donde se requiere aislamiento entre baterías
    chevron_right Control remoto y escalado
    • Encendido y apagado mediante interruptor de baja potencia o señal del vehículo
    • Conexión en paralelo de varias unidades para incrementar la corriente de salida

    Certificaciones y Cumplimiento Normativo Completo

    Seguridad y Compatibilidad Electromagnética

    • check EN 60950 - Seguridad de equipos electrónicos
    • check EN 61000-6-3, EN 55014-1 - Emisiones electromagnéticas
    • check EN 61000-6-2, EN 61000-6-1, EN 55014-2 - Inmunidad electromagnética

    Sector Automoción

    • check ECE R10-5 - Directiva de compatibilidad electromagnética para automoción

    Componentes Compatibles de la Serie Orion

    Este convertidor pertenece a la familia Orion de Victron Energy. A continuación se enumeran otras variantes y accesorios complementarios disponibles bajo referencia separada para configurar la solución de conversión CC-CC según las necesidades de la instalación.

    Convertidores no aislados Orion-Tr

    • ORI241210200 — Orion-Tr 24/12-10 (120 W)
    • ORI241215200 — Orion-Tr 24/12-15 (180 W)

    Convertidores Orion IP67 encapsulados

    • ORI241210260 — Orion IP67 24/12-10A (120 W)
    • ORI241220260 — Orion IP67 24/12-20A (240 W)

    Accesorios de conexión

    • ASS070300100 — Cable remoto para cargador Orion-Tr aislado
