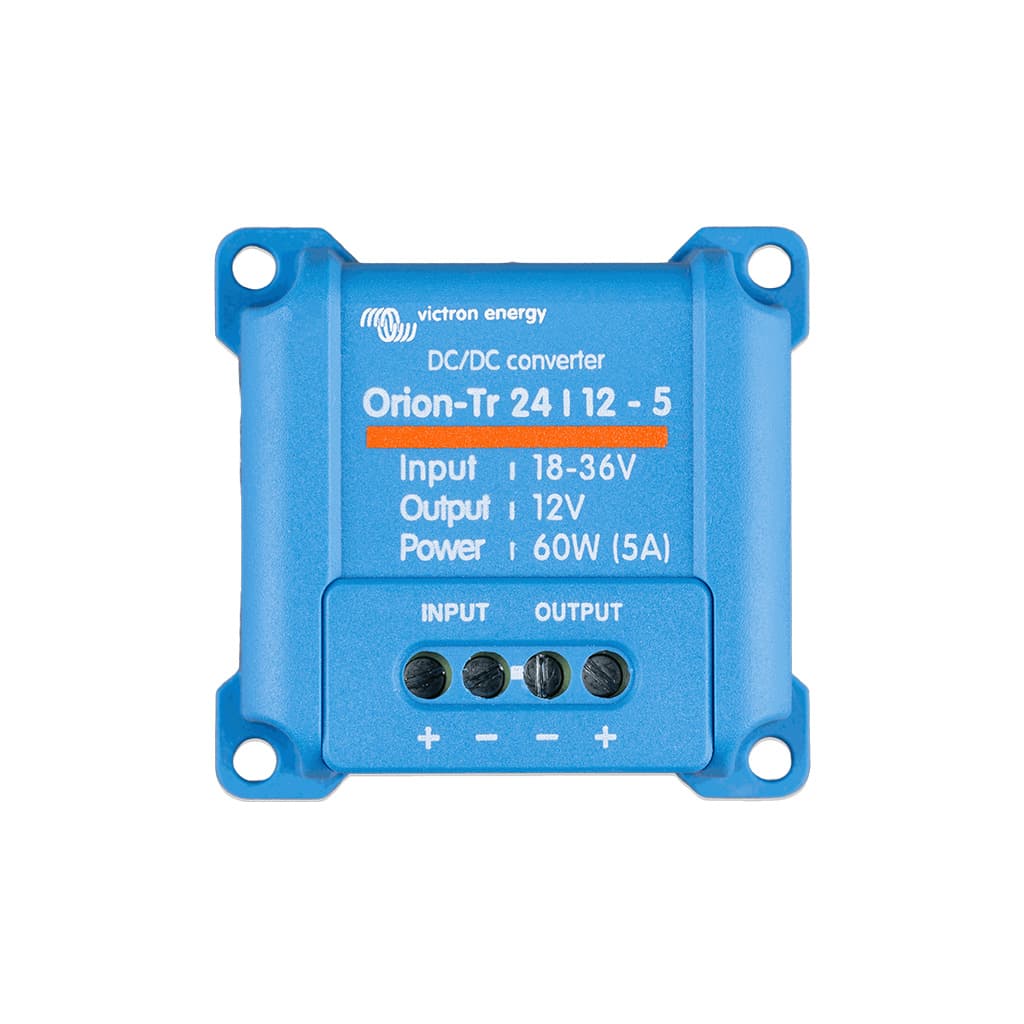

Orion-Tr 24/12-5 (60W) DC-DC converter
[ORI241205200] Orion-Tr 24/12-5 (60W) DC-DC converter
Inverter Victron Energy Orion-Tr 24/12-5 (60W) DC-DC converter
Specifications: 60 W | 0.1 kg
Reference: ORI241205200
📕 Descarga de documentación
Display Name:
[ORI241205200] Orion-Tr 24/12-5 (60W) DC-DC converter
HS Code:
85044095
Especificaciones Técnicas Detalladas
- Rango de tensión de entrada: 18-35 V CC
- Tensión de salida: 12,7 V
- Corriente de salida continua: 5 A
- Corriente máxima de salida: 7 A
- Potencia: 60 W
- Eficiencia: 95 % (superior al 95 % a plena carga con rectificación síncrona)
- Consumo en apagado: inferior a 20 mA
- Aislamiento galvánico: no
- Conexión CC: bornes de tornillo (sin herramientas especiales)
- Sección de cable máxima: 3,3 mm² (AWG12)
- Dimensiones (al x an x p): 53 x 51 x 27 mm
- Peso: 0,09 kg
- Grado de protección: IP43 (con bornes orientados hacia abajo)
- Refrigeración: por convección natural (sin ventilador)
- Rango de temperatura de funcionamiento: -20 a +55 °C (reducción del 3 % por cada °C por encima de 40 °C)
- Seguridad: EN 60950
- Emisiones: EN 61000-6-3, EN 55014-1
- Inmunidad: EN 61000-6-2, EN 61000-6-1, EN 55014-2
- Directiva de automoción: ECE R10-4
Datos de Rendimiento y Curvas de Eficiencia
Límites Operacionales
- Eficiencia superior al 95 % a plena carga
- 5 A de corriente continua y hasta 7 A de pico
- Operación estable entre -20 y +55 °C
Diseño Compacto
- Formato reducido de 53 x 51 x 27 mm y solo 0,09 kg
- Bornes de tornillo de instalación sin herramientas especiales
- Rectificación síncrona para mínimas pérdidas térmicas
Aplicaciones Detalladas y Casos de Uso
Automoción y vehículos
- Alimentación de equipos de 12 V en camiones y vehículos con red de 24 V
- Accesorios electrónicos, radios y sistemas de navegación de 12 V
Náutica e industria
- Suministro a instrumentación de 12 V en embarcaciones con baterías de 24 V
- Equipos de control y telemetría en entornos industriales de 24 V
Instalaciones con espacio reducido
- Montaje en cuadros y armarios compactos gracias a su tamaño reducido
- Aplicaciones de baja potencia que requieren una conversión eficiente de 24 V a 12 V
Certificaciones y Cumplimiento Normativo Completo
Seguridad y Compatibilidad Electromagnética
- EN 60950 - Seguridad de equipos electrónicos
- EN 61000-6-3, EN 55014-1 - Emisiones electromagnéticas
- EN 61000-6-2, EN 61000-6-1, EN 55014-2 - Inmunidad electromagnética
Sector Automoción
- ECE R10-4 - Directiva de compatibilidad electromagnética para automoción
Componentes Compatibles de la Serie Orion
Este convertidor pertenece a la familia Orion de Victron Energy. A continuación se enumeran otras variantes y accesorios complementarios disponibles bajo referencia separada para configurar la solución de conversión CC-CC según las necesidades de la instalación.
Convertidores aislados Orion-Tr
- ORI241210110 — Orion-Tr 24/12-9A (110 W) aislado
- ORI241224110 — Orion-Tr 24/12-20A (240 W) aislado
Convertidores Orion IP67 encapsulados
- ORI241205260 — Orion IP67 24/12-5A (60 W)
- ORI241210260 — Orion IP67 24/12-10A (120 W)
Accesorios de conexión
- ASS070300100 — Cable remoto para cargador Orion-Tr aislado
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, puesta en marcha y resolución de incidencias técnicas.
Convertidor CC-CC Orion-Tr 24/12-5 (60 W)
Referencia: ORI241205200 | Convertidor no aislado de baja potencia
La solución definitiva para la conversión de 24 V a 12 V en aplicaciones que demandan máxima fiabilidad y eficiencia energética.
