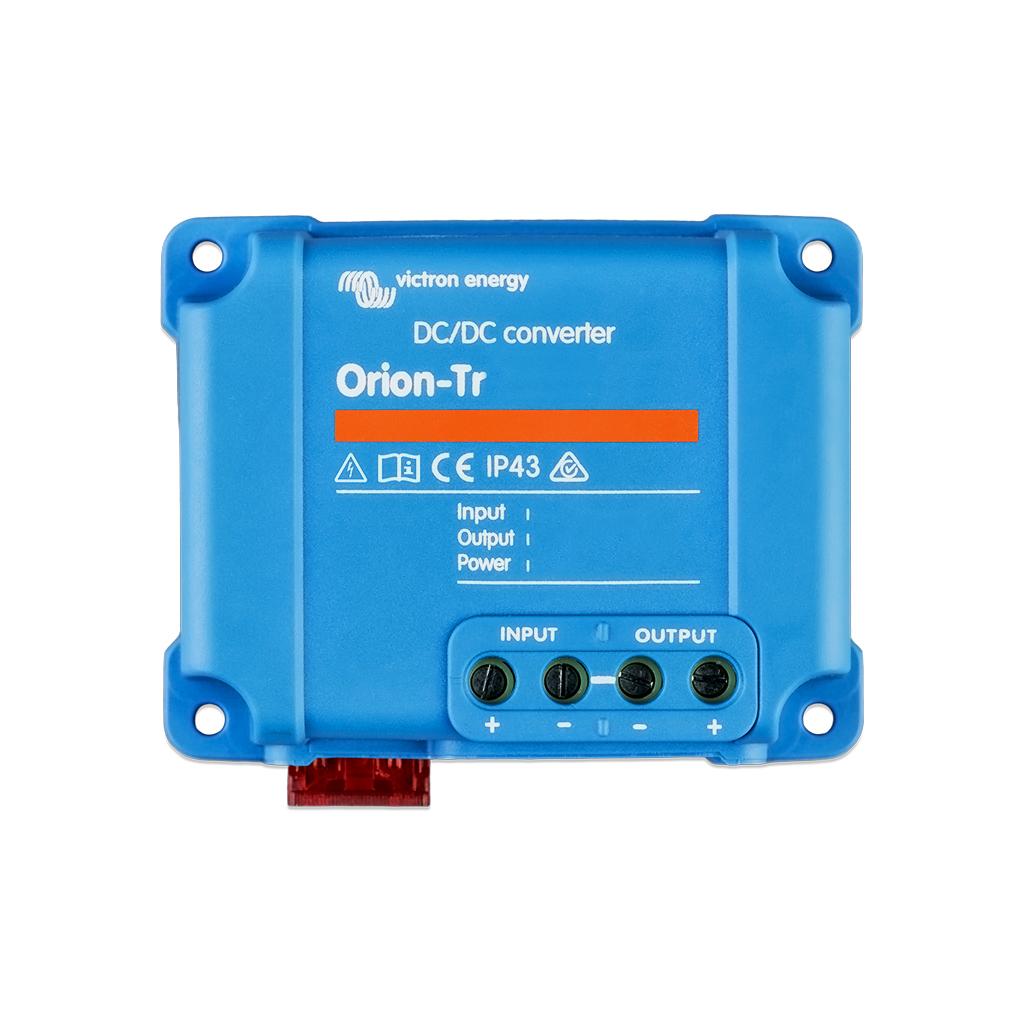

Orion-Tr 24/12-10 (120W) DC-DC converter
[ORI241210200] Orion-Tr 24/12-10 (120W) DC-DC converter
Inverter Victron Energy Orion-Tr 24/12-10 (120W) DC-DC converter
Specifications: 120 W | 0.32 kg
Reference: ORI241210200
📕 Descarga de documentación
Display Name:
[ORI241210200] Orion-Tr 24/12-10 (120W) DC-DC converter
HS Code:
85044095
Especificaciones Técnicas Detalladas
- Rango de tensión de entrada: 18-35 VDC
- Tensión de salida: 12,5 VDC
- Corriente de salida continua: 10 A
- Corriente máxima de salida: 12 A
- Eficiencia: 97 %
- Consumo en estado off: < 45 mA
- Aislamiento galvánico: No aislado
- Conexión CC: Bornes de tornillo
- Sección de cable máxima: 6 mm² (AWG10)
- Rango de temperatura de trabajo: -20 a +55 °C
- Reducción de potencia: 3 % por cada °C por encima de 40 °C
- Grado de protección: IP43 (con bornes de tornillo orientados hacia abajo)
- Dimensiones (al x an x p): 73 x 94 x 37 mm
- Peso: 0,2 kg
- Rectificación síncrona: Eficiencia a plena carga superior al 95 %, hasta el 97 %
- Topología: Convertidor reductor no aislado de diseño compacto
- Grado de protección: IP43 con los bornes de tornillo orientados hacia abajo
- Instalación: Bornes de tornillo sin necesidad de herramientas especiales
Datos de Rendimiento y Curvas de Eficiencia
Rendimiento Eléctrico
- Eficiencia del 97 % gracias a la rectificación síncrona
- 10 A de corriente continua y pico de 12 A
- Salida estabilizada de 12,5 V
- Bajo consumo en estado off (< 45 mA)
Límites Operacionales
- Entrada operativa de 18 a 35 VDC
- Temperatura de trabajo de -20 a +55 °C
- Reducción de potencia del 3 % por cada °C por encima de 40 °C
- Grado de protección IP43 con bornes orientados hacia abajo
Aplicaciones Detalladas y Casos de Uso
Automoción y vehículos
- Alimentación de equipos de 12 V (iluminación, audio, instrumentación) en vehículos con sistema de 24 V
- Diseño compacto que facilita su integración en espacios reducidos
- Cumplimiento de la directiva de automoción ECE R10-4
Náutica e instalaciones de 24 V
- Suministro de 12 V para equipos de navegación y servicios a bordo desde un banco de 24 V
- Alta eficiencia que minimiza pérdidas y generación de calor en operación continua
- Instalaciones fotovoltaicas aisladas con una rama auxiliar de 12 V
Equipos electrónicos y telecomunicaciones
- Conversión a 12 V para equipos de telecomunicación y dispositivos de control
- Salida estabilizada apta para cargas sensibles que requieren tensión constante
- Instalación rápida mediante bornes de tornillo sin herramientas especiales
Certificaciones y Cumplimiento Normativo Completo
Seguridad y Compatibilidad Electromagnética
- EN 60950 - Seguridad de equipos de tecnología de la información
- EN 61000-6-3, EN 55014-1 - Emisiones electromagnéticas
- EN 61000-6-2, EN 61000-6-1, EN 55014-2 - Inmunidad electromagnética
Automoción y Calidad
- ECE R10-4 - Directiva de compatibilidad electromagnética para automoción
- ISO 9001 - Fabricación bajo sistema de gestión de calidad Victron Energy
Componentes Compatibles de la Serie Orion
Este convertidor pertenece a la serie Orion de Victron Energy. A continuación se enumeran modelos complementarios disponibles bajo referencia separada para configurar la solución según las necesidades de cada instalación.
Convertidores Aislados
- ORI241210110 — Orion-Tr 24/12-9A (110 W) aislado
- ORI241224110 — Orion-Tr 24/12-20A (240 W) aislado
Convertidores Orion IP67 (DC-DC)
- ORI241210260 — Orion IP67 24/12-10A (120 W)
- ORI241220260 — Orion IP67 24/12-20A (240 W)
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, puesta en marcha y resolución de incidencias técnicas.
Convertidor CC/CC No Aislado Victron Orion-Tr 24/12-10 (120 W)
Referencia: ORI241210200 | Convertidor CC/CC no aislado
La solución definitiva para alimentar cargas de 12 V desde sistemas de 24 V en aplicaciones que demandan máxima eficiencia en un formato compacto.
