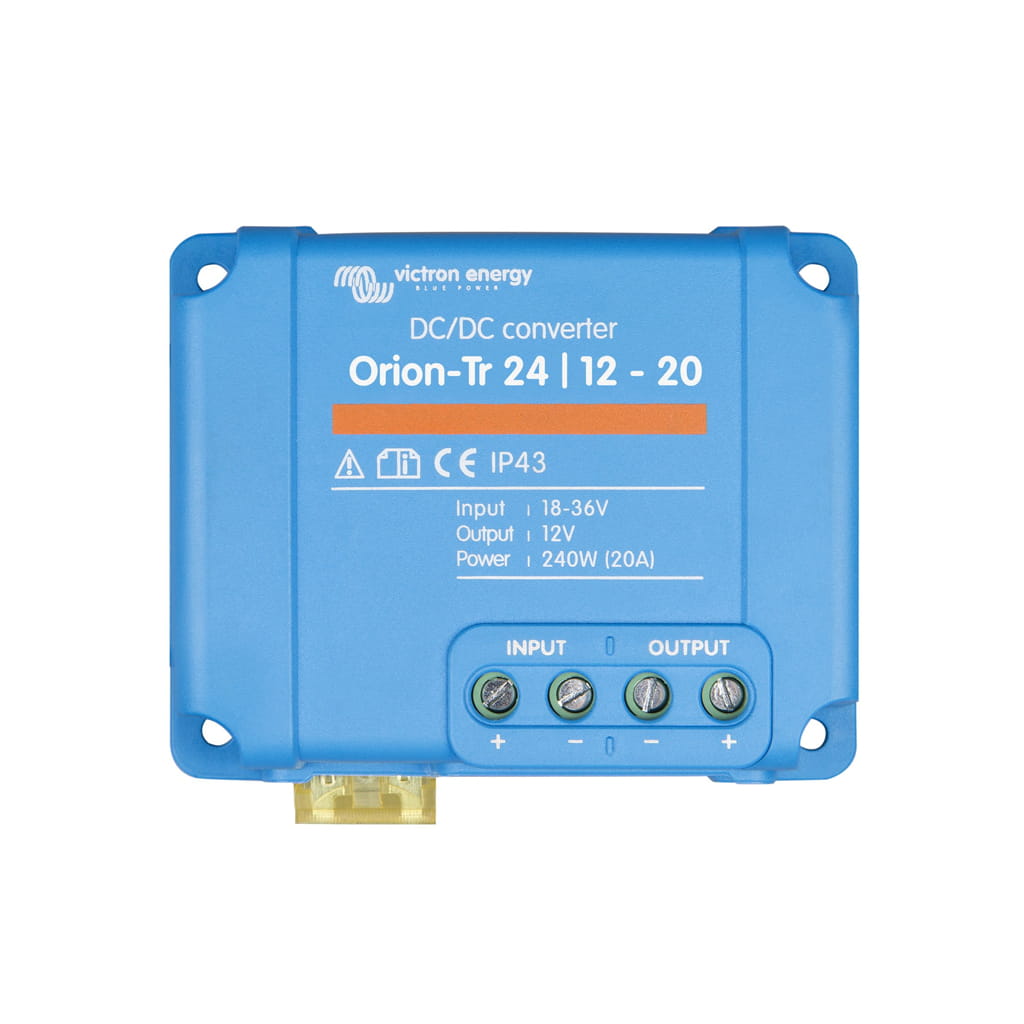

Orion-Tr 24/12-20 (240W) DC-DC converter Retail
[ORI241220200R] Orion-Tr 24/12-20 (240W) DC-DC converter Retail
Inverter Victron Energy Orion-Tr 24/12-20 (240W) DC-DC converter Retail
Specifications: 240 W | 0.32 kg
Reference: ORI241220200R
📕 Descarga de documentación
Display Name:
[ORI241220200R] Orion-Tr 24/12-20 (240W) DC-DC converter Retail
HS Code:
85044095
Especificaciones Técnicas Detalladas
- Rango de tensión de entrada: 18 a 35 VDC
- Tensión de salida: 12,5 VDC
- Corriente de salida continua: 20 A
- Corriente máxima de salida: 25 A
- Potencia de salida: 240 W
- Eficiencia a plena carga: 97%
- Aislamiento galvánico: No (entrada y salida con masa común)
- Consumo en reposo: menos de 35 mA
- Conexión CC: Bornes de tornillo
- Sección de cable máxima: 6 mm² (AWG10)
- Dimensiones (al x an x p): 73 x 94 x 45 mm
- Peso: 0,25 kg
- Grado de protección: IP43 (con bornes de tornillo orientados hacia abajo)
- Rango de temperatura de trabajo: -20 a +55 °C
- Reducción de potencia: 3% por cada °C por encima de 40 °C
- Instalación: Sin herramientas especiales gracias a los bornes de tornillo
Datos de Rendimiento y Curvas de Eficiencia
Eficiencia y Rectificación
- Rectificación síncrona para alcanzar el 97% de eficiencia a plena carga
- Reducción de pérdidas y de la generación de calor frente a topologías convencionales
Límites Operacionales
- Salida continua de 20 A con picos de hasta 25 A
- Funcionamiento estable en todo el rango de entrada de 18 a 35 VDC
- Consumo en reposo inferior a 35 mA
Aplicaciones Detalladas y Casos de Uso
Vehículos y Náutica
- Alimentación de equipos de 12 V en vehículos, autocaravanas y camiones con sistema eléctrico de 24 V
- Adaptación de tensión a bordo de embarcaciones con baterías de 24 V
- Conformidad con la directiva de automoción ECE R10-4
Sistemas Solares y Telecomunicaciones
- Alimentación de cargas de 12 V en instalaciones aisladas con banco de baterías de 24 V
- Suministro a equipos de telecomunicaciones, monitorización y señalización
- Aplicaciones industriales que requieren un reductor de tensión compacto y eficiente
Certificaciones y Cumplimiento Normativo Completo
Seguridad y Automoción
- EN 60950 - Norma de seguridad de equipos electrónicos
- ECE R10-4 - Directiva de compatibilidad electromagnética para automoción
Compatibilidad Electromagnética
- EN 61000-6-3, EN 55014-1 - Emisiones
- EN 61000-6-2, EN 61000-6-1, EN 55014-2 - Inmunidad
Componentes Compatibles de la Serie Orion
Este convertidor pertenece a la serie Orion de Victron Energy. A continuación se enumeran los componentes complementarios disponibles bajo referencia separada para configurar la solución completa según las necesidades de la instalación.
Convertidores DC-DC con protección IP67
- ORI241220260 — Orion IP67 24/12-20A (240W)
- ORI241210260 — Orion IP67 24/12-10A (120W)
Cable de control remoto
- ASS070300100 — Cable remoto para cargadores Orion-Tr Isolated DC-DC
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, puesta en marcha y resolución de incidencias técnicas.
Convertidor Victron Orion-Tr 24/12-20 (240W) No Aislado Retail
Referencia: ORI241220200R | Convertidor CC/CC reductor
La solución definitiva para alimentar cargas de 12 V desde sistemas de batería de 24 V en aplicaciones que demandan máxima fiabilidad y eficiencia energética.
