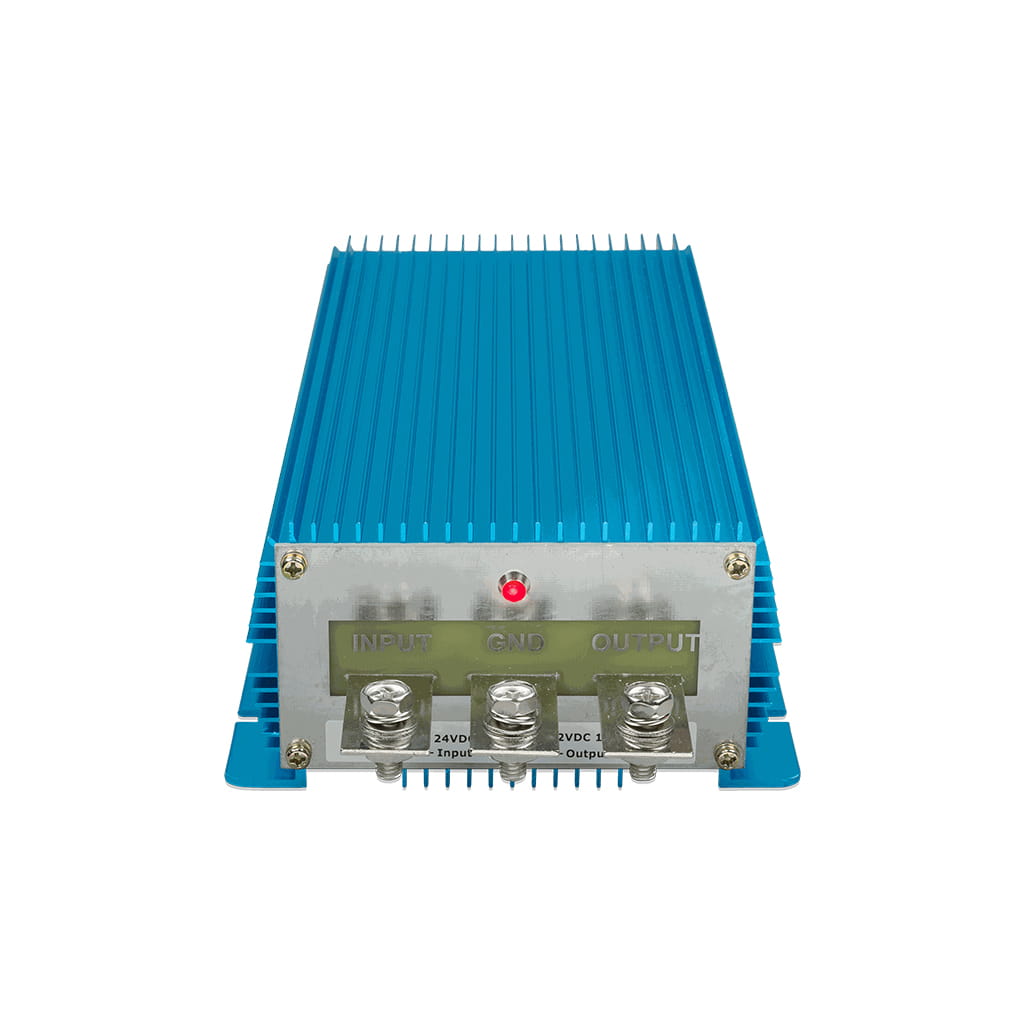

Orion IP67 24/12-100A (1200W)
[ORI241221226] Orion IP67 24/12-100A (1200W)
Inverter Victron Energy Orion IP67 24/12-100A (1200W)
Specifications: 100 A | 1200 W | 2.41 kg
Reference: ORI241221226
📕 Descarga de documentación
Display Name:
[ORI241221226] Orion IP67 24/12-100A (1200W)
HS Code:
85044095
Especificaciones Técnicas Detalladas
- Rango de tensión de entrada: 18 a 35 VDC
- Tensión de salida: 12 VDC (±3%)
- Corriente de salida continua: 100 A
- Potencia de salida: 1200 W
- Eficiencia: 96%
- Corriente sin carga a 24 V: 85 mA
- Tensión de desconexión por subtensión: 15 V
- Tensión de reinicio: 16 V
- Rizado y ruido: 150 mVpp
- Material y color de carcasa: Aluminio fundido (azul RAL 5012)
- Grado de protección: IP67 (totalmente encapsulado en resina)
- Conexión CC: Terminales de pernos M6
- Dimensiones (al x an x p): 265 x 127 x 63 mm
- Peso: 2,15 kg
- Protección contra sobrecarga: Modo hiccup, recuperación automática al eliminar la falta
- Protección contra cortocircuito: Sí
- Protección contra inversión de polaridad: Mediante fusible o magnetotérmico externo
- Rango de temperatura de operación: -40 a +70 °C (potencia nominal hasta 40 °C)
- Reducción de potencia: 3% por cada °C por encima de 40 °C
Datos de Rendimiento y Curvas de Eficiencia
Robustez y Protección
- Encapsulado completo resistente al agua, golpes y protegido frente a ignición
- Apto para entornos calurosos como salas de máquinas
Límites Operacionales
- Salida continua de 100 A con 96% de eficiencia
- Funcionamiento estable en el rango de entrada de 18 a 35 VDC
- Protección contra inversión de polaridad mediante elemento externo
Aplicaciones Detalladas y Casos de Uso
Cargas de Alta Demanda
- Alimentación de cargas de 12 V de elevada potencia desde sistemas de 24 V
- Vehículos pesados, autobuses y maquinaria con consumos de 12 V exigentes
- Aplicaciones náuticas y embarcaciones con requerimientos de protección IP67
Entornos Industriales
- Instalaciones expuestas a agua, polvo o aceite gracias a su protección IP67
- Salas de máquinas y compartimentos con altas temperaturas ambiente
- Conformidad con la directiva de automoción ECE R10-4 y ensayo de vibración IEC 68-2-6
Certificaciones y Cumplimiento Normativo Completo
Seguridad y Automoción
- EN 60950 - Norma de seguridad de equipos electrónicos
- ECE R10-4 - Directiva de compatibilidad electromagnética para automoción
- IEC 68-2-6 - Ensayo de vibración 10-150 Hz / 1,0 G
Compatibilidad Electromagnética
- EN 61000-6-3, EN 55014-1 - Emisiones
- EN 55014-2, EN 61000-6-1, EN 61000-6-2 - Inmunidad
Componentes Compatibles de la Serie Orion
Este convertidor pertenece a la serie Orion de Victron Energy. A continuación se enumeran otras configuraciones y componentes complementarios disponibles bajo referencia separada para adaptar la solución a las necesidades de la instalación.
Otras potencias Orion IP67
- ORI241220260 — Orion IP67 24/12-20A (240W)
- ORI122421226 — Orion IP67 12/24-50A (1200W)
Convertidores Orion-Tr con bornes
- ORI241224110 — Orion-Tr 24/12-20A (240W) Aislado
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, puesta en marcha y resolución de incidencias técnicas.
Convertidor Victron Orion IP67 24/12-100A (1200W)
Referencia: ORI241221226 | Convertidor CC/CC IP67
La solución definitiva para alimentar cargas de 12 V de alta potencia en entornos hostiles que demandan máxima fiabilidad y protección frente a agua y polvo.
