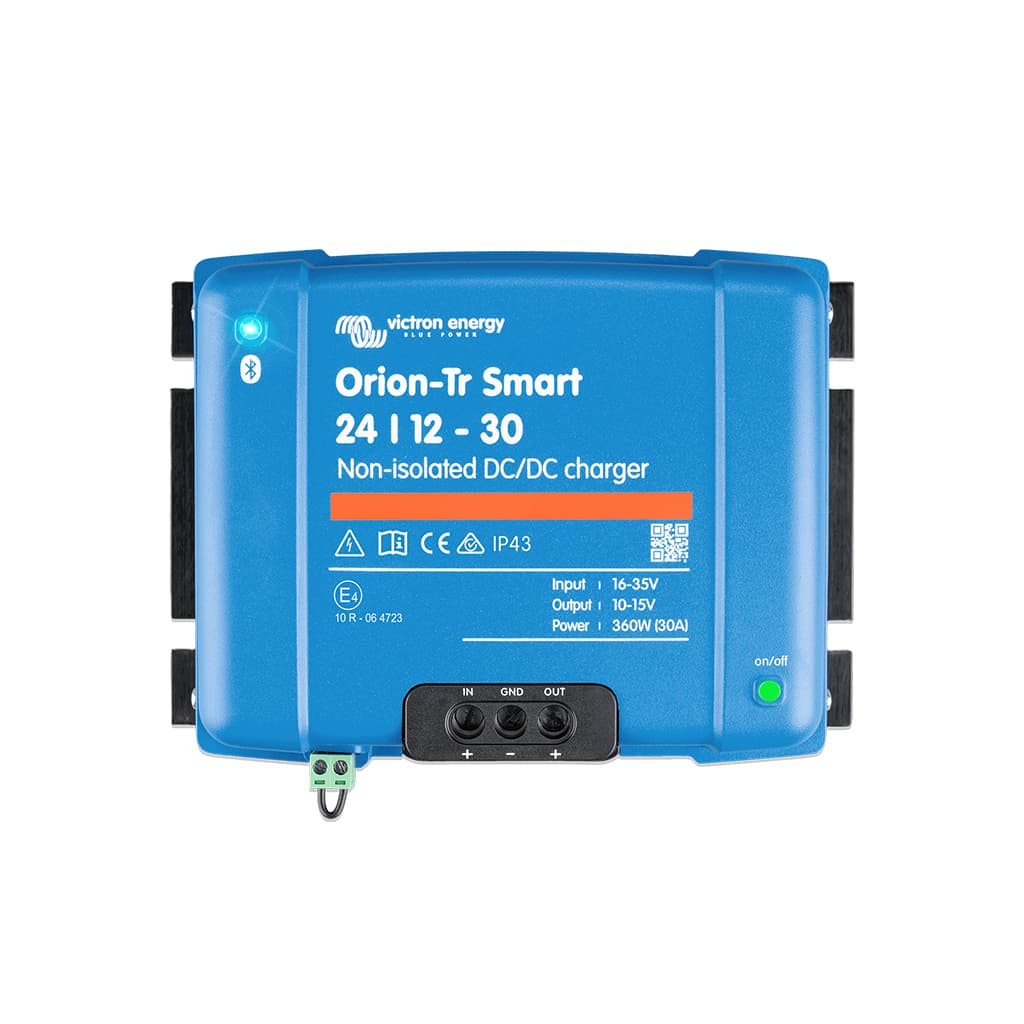

Orion-Tr Smart 24/12-30A (360W) Non-isolated DC-DC charger
[ORI241236140] Orion-Tr Smart 24/12-30A (360W) Non-isolated DC-DC charger
Inverter Victron Energy Orion-Tr Smart 24/12-30A (360W) Non-isolated DC-DC charger
Specifications: 30 A | 360 W | 1.92 kg
Reference: ORI241236140
📕 Descarga de documentación
Display Name:
[ORI241236140] Orion-Tr Smart 24/12-30A (360W) Non-isolated DC-DC charger
HS Code:
85044095
Especificaciones Técnicas Detalladas
- Rango de tensión de entrada: 20-35 VDC
- Subtensión de desconexión: 14 V
- Reinicio de subtensión: 15 V
- Tensión nominal de salida: 12,2 VDC
- Rango de ajuste de salida: 10-15 V
- Tolerancia de tensión de salida: +/- 0,2 V
- Nivel de ruido: 2 mV rms
- Corriente de salida continua (40 ºC): 30 A
- Corriente de salida máxima (10 s): 45 A
- Corriente de cortocircuito: 60 A
- Potencia continua de salida (25 ºC): 430 W
- Potencia continua de salida (40 ºC): 360 W
- Eficiencia: 88 %
- Corriente de entrada sin carga: < 100 mA
- Corriente en reposo: < 1 mA
- Dimensiones (al x an x p): 130 x 186 x 70 mm
- Peso: 1,6 kg
- Conexión CC: Bornes de tornillo
- Sección de cable máxima: 16 mm² (AWG6)
- Grado de protección: IP43 (electrónica), IP22 (área de conexión)
- Rango de temperatura de trabajo: -20 a +55 ºC
- Humedad: Máx. 95 % sin condensación
- Conectividad: Bluetooth Smart integrado (app VictronConnect)
- Algoritmo de carga: Adaptable de 3 etapas (inicial, absorción, flotación)
- Modo de salida fija: Tensión de salida configurable como fuente de alimentación
- Detección de alternador: Mecanismo de detección de motor en marcha
- Control remoto: On/Off remoto mediante conector bifásico
- Conexión en paralelo: Número ilimitado de unidades para incrementar corriente
- Protecciones: Cortocircuito y reducción de corriente por alta temperatura
- Fusible de entrada: Integrado (no reemplazable)
Datos de Rendimiento y Curvas de Eficiencia
Límites Operacionales
- Entrada estable entre 20 y 35 VDC mediante topología buck-boost
- 360 W continuos a 40 ºC y hasta 430 W a 25 ºC
- Pico de 45 A durante 10 s a tensión nominal menos 20 %
Gestión Térmica
- Reducción de potencia del 3 % por cada ºC por encima de 40 ºC
- Protección activa frente a temperatura ambiente elevada
- Consumo en reposo inferior a 1 mA
Carga de Baterías
- Plomo-ácido: tiempo de absorción adaptativo según profundidad de descarga
- Litio: tiempo de absorción fijo de 2 horas por defecto
- Lectura instantánea de datos en la app sin conexión directa al equipo
Aplicaciones Detalladas y Casos de Uso
Automoción y Vehículos Recreativos
- Carga de la batería auxiliar de 12 V desde el sistema de 24 V del vehículo
- Gestión inteligente del alternador mediante detección de motor en marcha
- Instalaciones en autocaravanas, furgonetas camper y vehículos comerciales
Aplicaciones Náuticas
- Carga de baterías de servicio de 12 V a bordo de embarcaciones con sistema de 24 V
- Monitorización y configuración inalámbrica mediante Bluetooth
- Funcionamiento a prueba de cortocircuitos en entornos exigentes
Fuente de Alimentación Estabilizada
- Salida de tensión fija ajustable para alimentar equipos de 12 V
- Conexión de varias unidades en paralelo para mayor corriente
- Estabilidad de salida garantizada en todo el rango de entrada
Certificaciones y Cumplimiento Normativo Completo
Seguridad y Compatibilidad Electromagnética
- EN 60950 - Norma de seguridad de equipos electrónicos
- EN 61000-6-3, EN 55014-1 - Emisiones electromagnéticas
- EN 61000-6-2, EN 61000-6-1, EN 55014-2 - Inmunidad electromagnética
Directiva de Automoción
- ECE R10-5 - Homologación de compatibilidad electromagnética para vehículos
Componentes Compatibles de la Serie Orion
Este producto pertenece a la serie Orion de Victron Energy. A continuación se enumeran los componentes complementarios disponibles bajo referencia separada para configurar la solución completa según las necesidades de la instalación.
Cargadores CC/CC Aislados
- ORI241240110 — Orion-Tr 24/12-30A (360 W) Aislado
- ORI241224120 — Orion-Tr Smart 24/12-20A (240 W) Aislado
Convertidores Orion IP67 DC-DC
- ORI241221226 — Orion IP67 24/12-100A (1200 W)
- ORI241220260 — Orion IP67 24/12-20A (240 W)
Cableado y Accesorios
- ASS070300100 — Cable remoto para cargador CC/CC aislado Orion-Tr
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, puesta en marcha y resolución de incidencias técnicas.
Orion-Tr Smart 24/12-30A No Aislado
Referencia: ORI241236140 | Cargador CC/CC No Aislado
La solución definitiva para la carga de baterías auxiliares de 12 V desde sistemas de 24 V en aplicaciones que demandan máxima fiabilidad y eficiencia energética.
