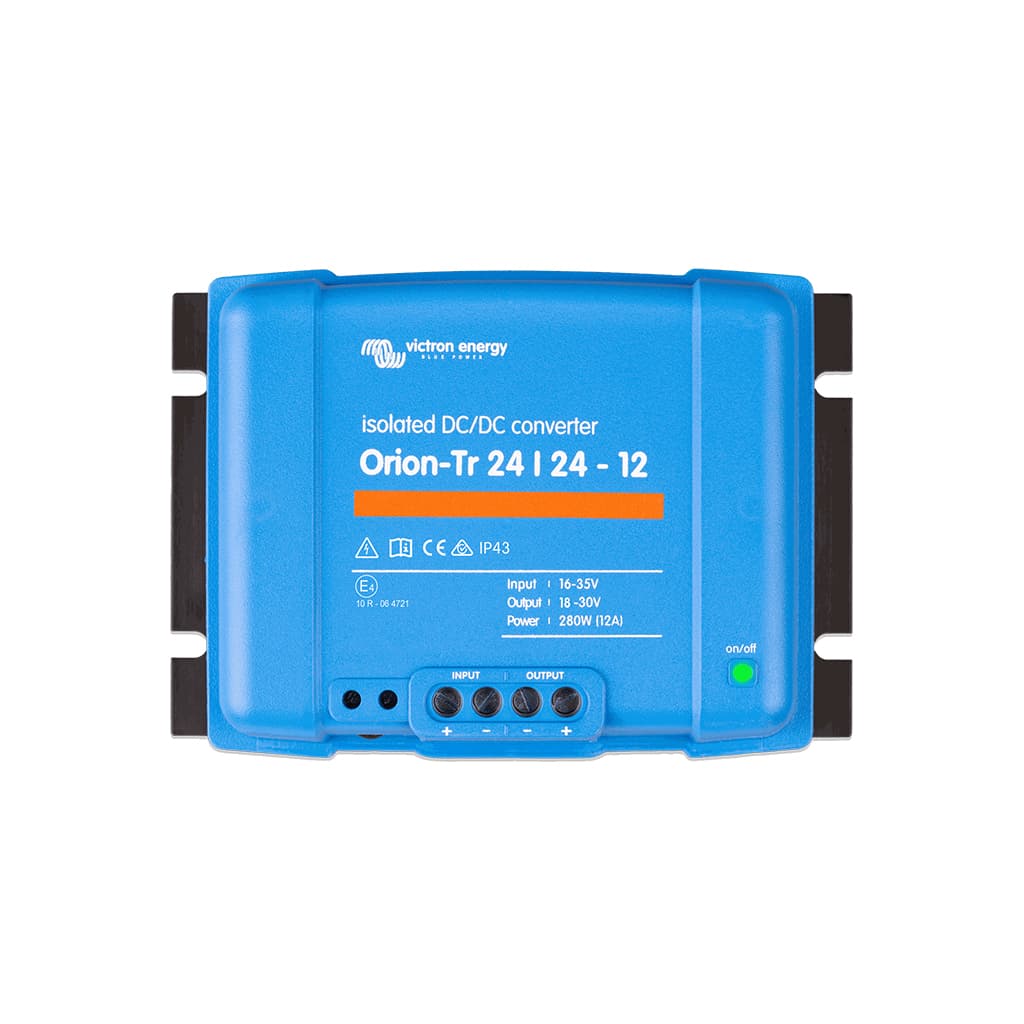

Orion-Tr 24/24-12A (280W) Isolated DC-DC converter VICTRON
[ORI242428110] Orion-Tr 24/24-12A (280W) Isolated DC-DC converter VICTRON
Inverter Victron Energy Orion-Tr 24/24-12A (280W) Isolated DC-DC converter
Specifications: 12 A | 280 W | 1.5 kg
Reference: ORI242428110
📕 Descarga de documentación
Display Name:
[ORI242428110] Orion-Tr 24/24-12A (280W) Isolated DC-DC converter VICTRON
HS Code:
85044095
Especificaciones Técnicas Detalladas
- Rango de tensión de entrada: 16 a 35 VDC
- Tensión nominal de salida: 24,2 VDC
- Rango de ajuste de salida: 20 a 30 VDC
- Tolerancia de tensión de salida: ±0,2 V
- Corriente de salida continua (40 °C): 12 A
- Corriente máxima de salida (10 s): 15 A
- Potencia continua de salida (40 °C): 280 W
- Potencia continua de salida (25 °C): 320 W
- Eficiencia: 89%
- Corriente de entrada sin carga: menos de 80 mA
- Nivel de ruido: 2 mV rms
- Aislamiento galvánico: 200 V entre entrada, salida y carcasa
- Conexión CC: Bornes de tornillo
- Sección de cable máxima: 16 mm² (AWG6)
- Dimensiones (al x an x p): 130 x 186 x 70 mm
- Peso: 1,3 kg
- Grado de protección: IP43 (con bornes de tornillo orientados hacia abajo)
- Terminal on/off remoto: Activación mediante interruptor de baja potencia o señal de arranque del motor
- Consumo desactivado por puerto remoto: menos de 200 µA
- Corriente de cortocircuito: 30 A
- Conexión en paralelo: Admitida, sin límite de unidades, para incrementar la corriente de salida
- Tensión de desconexión por subtensión: 14 V (reinicio 15 V)
- Rango de temperatura de trabajo: -20 a +55 °C
- Humedad: Máx. 95% sin condensación
Datos de Rendimiento y Curvas de Eficiencia
Aislamiento y Fiabilidad
- Aislamiento galvánico de 200 V entre entrada, salida y carcasa
- A prueba de cortocircuitos con reducción de corriente por alta temperatura ambiente
Límites Operacionales
- Salida continua de 12 A (280 W) a 40 °C con picos de 15 A durante 10 s
- Tensión de salida ajustable entre 20 y 30 V (función Buck-Boost)
- Conexión en paralelo para sumar corriente de salida
Aplicaciones Detalladas y Casos de Uso
Estabilización de Tensión de 24 V
- Suministro de una tensión de 24 V limpia y estable a equipos sensibles desde un sistema de 24 V
- Aislamiento galvánico para evitar corrientes parásitas y bucles de masa
- Conformidad con la directiva de automoción ECE R10-5
Náutica e Industria
- Embarcaciones y vehículos con sistema de 24 V que requieren una rama aislada de 24 V
- Equipos de telecomunicaciones, monitorización y señalización que demandan tensión estable
- Instalaciones donde se necesita ajustar la tensión de salida con precisión
Certificaciones y Cumplimiento Normativo Completo
Seguridad y Automoción
- EN 60950 - Norma de seguridad de equipos electrónicos
- ECE R10-5 - Directiva de compatibilidad electromagnética para automoción
Compatibilidad Electromagnética
- EN 61000-6-3, EN 55014-1 - Emisiones
- EN 61000-6-2, EN 61000-6-1, EN 55014-2 - Inmunidad
Componentes Compatibles de la Serie Orion
Este convertidor pertenece a la serie Orion de Victron Energy. A continuación se enumeran otras configuraciones y componentes complementarios disponibles bajo referencia separada para adaptar la solución a las necesidades de la instalación.
Convertidores Orion-Tr Smart
Para carga de batería con tensión controlada:
- ORI242440120 — Orion-Tr Smart 24/24-17A (400W) Aislado
Cable de control remoto
- ASS070300100 — Cable remoto para cargadores Orion-Tr Isolated DC-DC
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, puesta en marcha y resolución de incidencias técnicas.
Convertidor Aislado Victron Orion-Tr 24/24-12A (280W)
Referencia: ORI242428110 | Convertidor CC/CC aislado
La solución definitiva para estabilizar una rama de 24 V con aislamiento galvánico en aplicaciones que demandan máxima fiabilidad y eficiencia energética.
