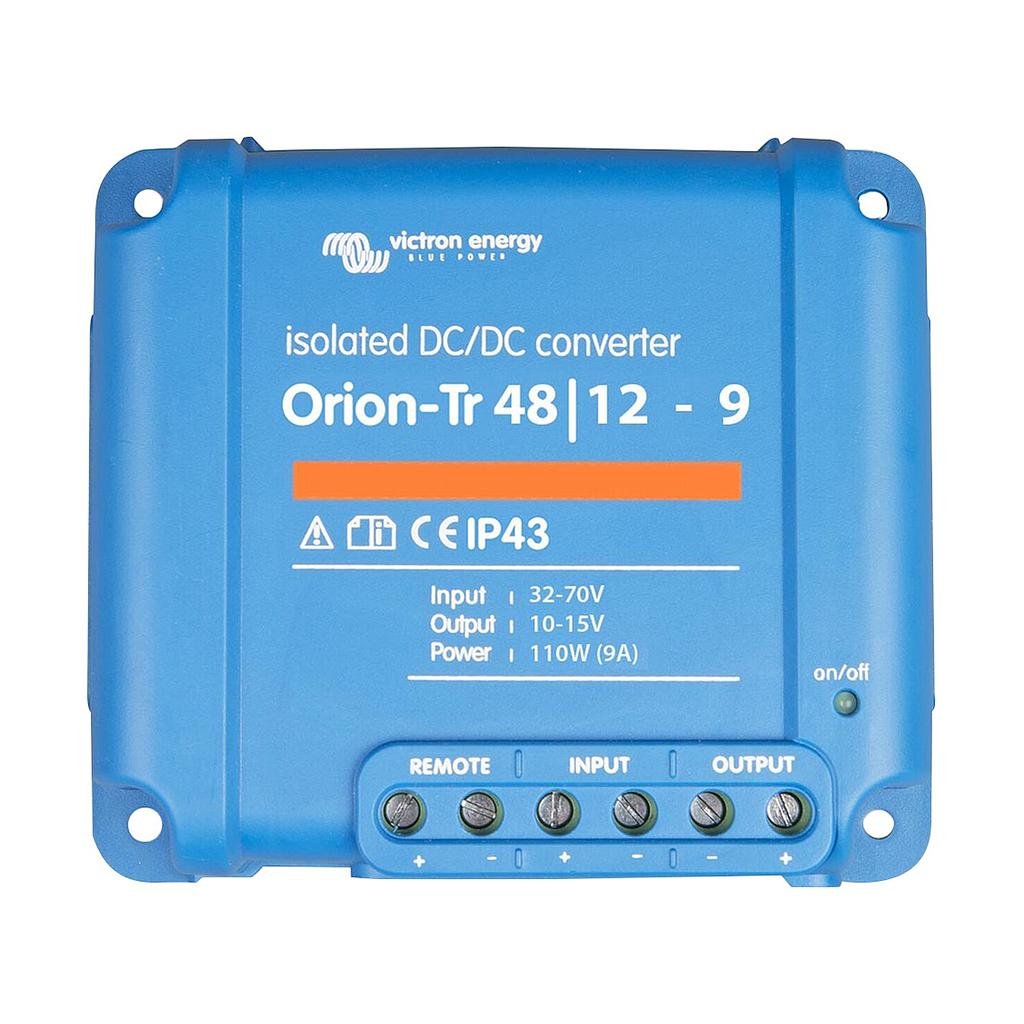

Orion-Tr 48/12-9A (110W) Isolated DC-DC converter
[ORI481210110] Orion-Tr 48/12-9A (110W) Isolated DC-DC converter
Inverter Victron Energy Orion-Tr 48/12-9A (110W) Isolated DC-DC converter
Specifications: 9 A | 110 W | 0.58 kg
Reference: ORI481210110
📕 Descarga de documentación
Display Name:
[ORI481210110] Orion-Tr 48/12-9A (110W) Isolated DC-DC converter
HS Code:
85044095
Especificaciones Técnicas Detalladas
- Rango de tensión de entrada: 32-70 VDC
- Subtensión de desconexión: 28 V
- Reinicio de subtensión: 30 V
- Tensión nominal de salida: 12,2 VDC
- Rango de ajuste de la tensión de salida: 10-15 V
- Tolerancia de la tensión de salida: +/- 0,2 V
- Nivel de ruido: 2 mV rms
- Corriente de salida continua a 25 °C: 9 A
- Corriente máxima de salida (10 s): 12,5 A
- Corriente de cortocircuito: 27 A
- Potencia continua de salida a 25 °C: 110 W
- Potencia continua de salida a 40 °C: 85 W
- Eficiencia: 87 %
- Corriente de entrada sin carga: < 50 mA
- Consumo en reposo (remoto desactivado): < 200 uA
- Aislamiento galvánico: 200 V entre entrada, salida y carcasa
- Protección frente a cortocircuitos: Sí, todos los modelos
- Protección contra altas temperaturas: Reducción de corriente de salida
- Grado de protección: IP43 (bornes de tornillo orientados hacia abajo)
- Terminal on/off remoto: Sí, accionable por interruptor de baja potencia
- Funcionamiento en paralelo: Número ilimitado de unidades
- Rango de temperatura de trabajo: -20 a +55 °C (reducción del 3 % de potencia por °C sobre 40 °C)
- Humedad: Máximo 95 % sin condensación
- Conexión CC: Bornes de tornillo
- Sección de cable máxima: 6 mm² (AWG10)
- Peso: 0,42 kg
- Dimensiones (al x an x p): 100 x 113 x 47 mm
- Instalación: Sin herramientas especiales
Datos de Rendimiento y Límites Operacionales
Comportamiento Buck-Boost
- Tensión de salida estable en todo el rango de entrada 32-70 VDC cuando se ajusta al valor nominal o inferior
- Eficiencia del 87 % a potencia nominal
- Picos de hasta 12,5 A durante 10 s sobre la tensión nominal de salida
Gestión Térmica
- 110 W continuos a 25 °C y 85 W continuos a 40 °C
- Reducción automática del 3 % de potencia por cada °C por encima de 40 °C
- Funcionamiento garantizado hasta +55 °C
Aplicaciones Detalladas y Casos de Uso
Reducción de tensión de 48 V a 12 V
- Alimentación de cargas de 12 V desde un bus de 48 V con salida estabilizada de 12,2 V
- Aislamiento galvánico de 200 V que rompe bucles de masa entre los circuitos de entrada y salida
- Salida regulable entre 10 y 15 V para adaptar la tensión a la carga conectada
Vehículos, náutica y aplicaciones móviles
- Cumple la directiva de automoción ECE R10-5 para integración en vehículos
- Terminal on/off remoto que puede gobernarse con el interruptor de arranque/parada del motor
- Formato compacto de 100 x 113 x 47 mm y solo 0,42 kg de peso
Configuraciones en paralelo
- Conexión en paralelo de un número ilimitado de unidades para incrementar la corriente de salida
- Protección frente a cortocircuitos y contra altas temperaturas integradas
- Bornes de tornillo para una instalación sin herramientas especiales
Certificaciones y Cumplimiento Normativo Completo
Estándares de Seguridad y EMC
- EN 60950 - Seguridad de equipos de tecnología de la información
- EN 61000-6-3, EN 55014-1 - Emisiones electromagnéticas
- EN 61000-6-2, EN 61000-6-1, EN 55014-2 - Inmunidad electromagnética
Directiva de Automoción
- ECE R10-5 - Compatibilidad electromagnética en vehículos
Componentes Compatibles de la Serie Orion
Este convertidor pertenece a la serie Orion de Victron Energy. A continuación se enumeran componentes complementarios disponibles bajo referencia separada para configurar la solución según las necesidades de la instalación.
Convertidores Orion IP67
- ORI122421226 — Orion IP67 12/24-50A (1200W)
- ORI241221226 — Orion IP67 24/12-100A (1200W)
Cargadores Orion XS
- ORI242417040 — Orion XS 1400 DC-DC battery charger
Cableado de Batería
- ASS070300100 — Cable remoto para cargador Orion-Tr aislado
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, puesta en marcha y resolución de incidencias técnicas.
Convertidor CC/CC aislado Victron Orion-Tr 48/12-9A (110W)
Referencia: ORI481210110 | Convertidor CC/CC aislado
La solución definitiva para reducir la tensión de 48 V a 12 V de forma aislada en aplicaciones que demandan máxima fiabilidad y eficiencia energética.
