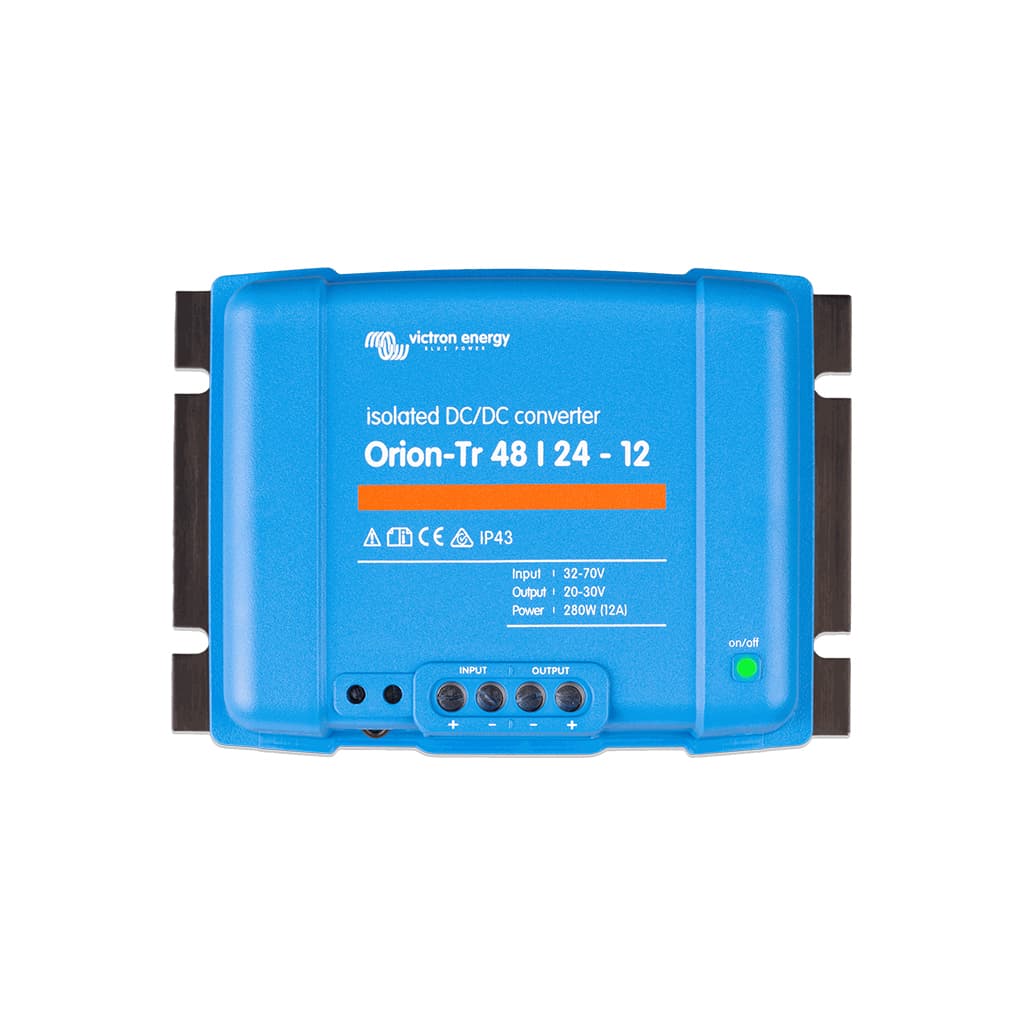

Orion-Tr 48/24-12A (280W) Isolated DC-DC converter
[ORI482428110] Orion-Tr 48/24-12A (280W) Isolated DC-DC converter
Inverter Victron Energy Orion-Tr 48/24-12A (280W) Isolated DC-DC converter
Specifications: 12 A | 280 W | 1.5 kg
Reference: ORI482428110
📕 Descarga de documentación
Display Name:
[ORI482428110] Orion-Tr 48/24-12A (280W) Isolated DC-DC converter
HS Code:
85044095
Especificaciones Técnicas Detalladas
- Rango de tensión de entrada: 32-70 VDC
- Tensión nominal de salida: 24,2 VDC
- Rango de ajuste de la tensión de salida: 20-30 VDC
- Tolerancia de la tensión de salida: +/- 0,2 V
- Nivel de ruido: 2 mV rms
- Corriente de salida continua (40 °C): 12 A
- Corriente máxima de salida (10 s): 15 A
- Potencia continua de salida (25 °C / 40 °C): 320 W / 280 W
- Eficiencia: 89 %
- Aislamiento galvánico: 200 V entre entrada, salida y carcasa
- Subtensión de desconexión: 28 V
- Reinicio de subtensión: 30 V
- Corriente de cortocircuito: 30 A
- Terminal on/off remoto: Sí, control mediante interruptor de baja potencia
- Consumo desactivado por puerto remoto: < 200 uA
- Grado de protección: IP43 (bornes orientados hacia abajo)
- Protecciones: Cortocircuito y reducción de potencia por temperatura
- Conexión CC: Bornes de tornillo
- Sección de cable máxima: 16 mm² AWG6
- Rango de temperatura de trabajo: -20 a +55 °C
- Humedad: Máxima 95 % sin condensación
- Peso: 1,3 kg
- Dimensiones (al x an x p): 130 x 186 x 70 mm
Datos de Rendimiento y Curvas de Eficiencia
Límites Operacionales
- Reducción de potencia del 3 % por cada °C por encima de 40 °C
- Eficiencia del 89 % a tensión nominal de salida
- Corriente de entrada sin carga inferior a 80 mA
Funcionalidad Buck-Boost
- Tensión de salida estable en todo el rango de entrada cuando se ajusta a valor nominal o inferior
- Funcionamiento en paralelo de un número ilimitado de unidades
- No diseñado para cargar baterías; para carga utilice un Orion-Tr Smart
Aplicaciones Detalladas y Casos de Uso
Vehículos y Náutica
- Alimentación de cargas de 24 V desde sistemas de batería de 48 V en embarcaciones y vehículos industriales
- Activación mediante el interruptor de arranque/parada del motor a través del terminal remoto
Telecomunicaciones e Industria
- Suministro a equipos electrónicos sensibles que requieren aislamiento galvánico
- Sistemas off-grid y de telemetría con bancada de 48 V y consumos auxiliares a 24 V
Certificaciones y Cumplimiento Normativo Completo
Seguridad y Compatibilidad Electromagnética
- EN 60950 - Seguridad de equipos electrónicos
- EN 61000-6-3, EN 55014-1 - Emisiones
- EN 61000-6-2, EN 61000-6-1, EN 55014-2 - Inmunidad
Directiva de Automoción
- ECE R10-5 - Homologación para uso en vehículos
Componentes Compatibles de la Serie Orion
Este producto pertenece a la serie Orion de Victron Energy. A continuación se enumeran componentes complementarios disponibles bajo referencia separada para configurar la solución completa según las necesidades de la instalación.
Cargadores DC-DC Orion-Tr Smart
- ORI241224120 — Orion-Tr Smart 24/12-20A para carga de batería con Bluetooth
Cable de Control Remoto
- ASS070300100 — Cable remoto on/off para convertidores Orion-Tr aislados
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, puesta en marcha y resolución de incidencias técnicas.
Victron Orion-Tr 48/24-12A (280W) Convertidor CC/CC Aislado
Referencia: ORI482428110 | Convertidor CC/CC aislado
La solución definitiva para adaptar tensión de 48 V a 24 V en aplicaciones que demandan máxima fiabilidad y aislamiento galvánico.
