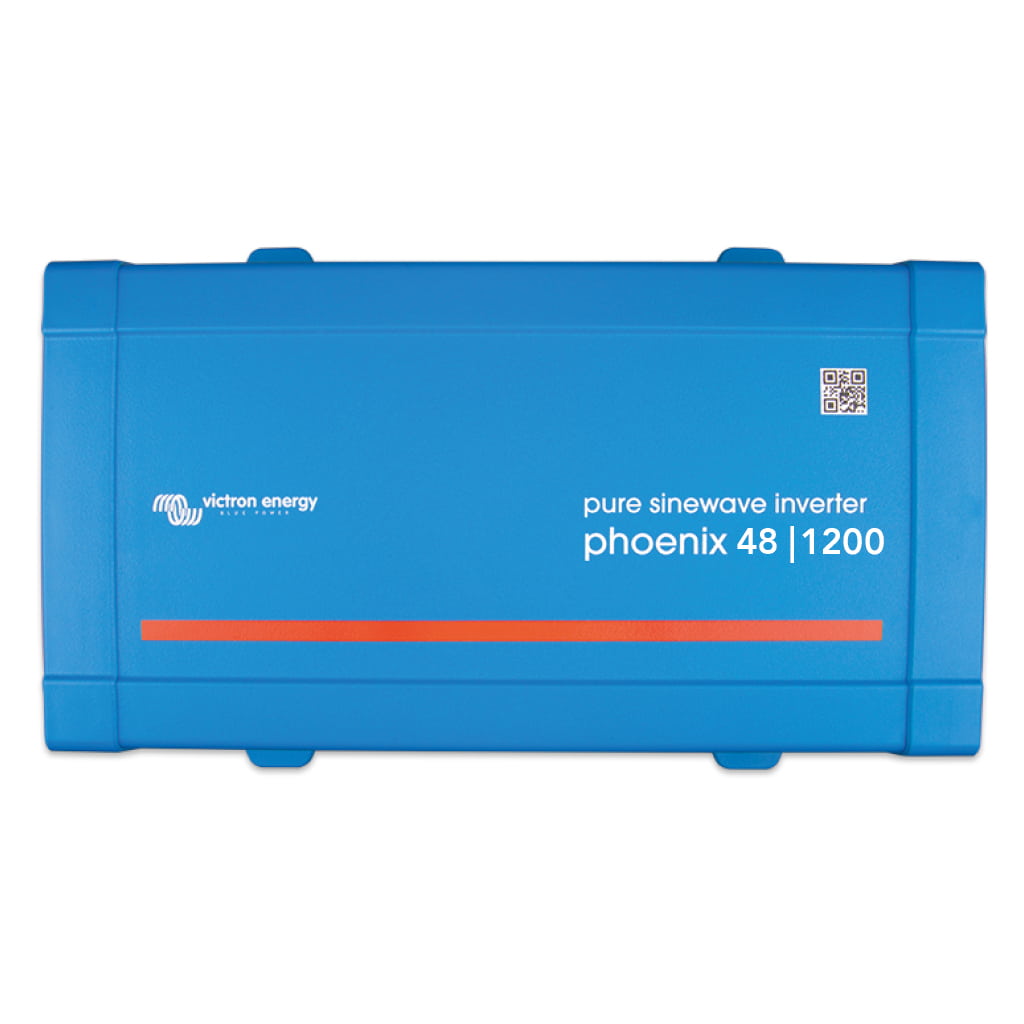

Phoenix Inverter 48/1200 230V VE.Direct SCHUKO - VICTRON ENERGY
[PIN482121200] Phoenix Inverter 48/1200 230V VE.Direct SCHUKO - VICTRON ENERGY
Inverter Victron Energy Phoenix Inverter 48/1200 230V VE.Direct SCHUKO | Weight: 7.4 kg | 1PH | Isolated | 48 V
📕 Descarga de documentación
Display Name:
[PIN482121200] Phoenix Inverter 48/1200 230V VE.Direct SCHUKO - VICTRON ENERGY
HS Code:
85044085
Especificaciones Técnicas Detalladas
- Potencia continua a 25 °C: 1200 VA
- Potencia continua a 25 °C / 40 °C: 1000 W / 850 W
- Potencia de pico: 2200 W
- Tensión / frecuencia de salida (ajustable): 230 VAC ±3 % / 50 Hz ±0,1 %
- Rango de tensión de entrada (48 V): 36,8 – 62,0 VDC
- Desconexión por baja tensión (ajustable): 37,2 VDC
- Rearranque y alarma por baja tensión (ajustable): 43,6 VDC
- Detección de batería cargada (ajustable): 56,0 VDC
- Eficiencia máxima: 92 %
- Consumo en vacío: 10 W
- Consumo en vacío en modo ECO (por defecto): 3,0 W
- Puerto de comunicación: VE.Direct (configuración y monitorización con VictronConnect)
- Modo ECO: conmutación a reposo por debajo de la carga preajustada (carga mínima 15 W)
- Encendido / apagado remoto: mediante conector de dos polos
- Topología: puente completo con transformador toroidal
- Protecciones: cortocircuito, sobrecarga, sobre/subtensión de batería, sobretemperatura y rizado DC excesivo
- Diagnóstico: mediante LED y alarma audible/visual de batería con relé de señalización remota
- Conmutación a otra fuente AC: compatible con el conmutador automático Filax (tiempo de conmutación inferior a 20 ms)
- Toma de salida AC: SCHUKO (CEE 7/4) e IEC-320 (enchufe macho incluido)
- Conexión de batería: terminales de tornillo
- Sección máxima de cable (48 V): 25 mm² / AWG4
- Material y color: chasis de acero y cubierta de plástico (azul RAL 5012)
- Grado de protección: IP21
- Peso: 7,4 kg
- Dimensiones (al x an x prof): 117 x 232 x 327 mm
Datos de Rendimiento y Límites Operacionales
Límites Operacionales
- Temperatura de funcionamiento: -40 a +65 °C con refrigeración asistida por ventilador
- Reducción de potencia del 1,25 % por cada °C por encima de 40 °C
- Humedad relativa máxima (sin condensación): 95 %
Eficiencia y Consumo
- Eficiencia máxima del 92 %
- Consumo en vacío de 10 W en funcionamiento normal
- Consumo reducido a 3,0 W activando el modo ECO
- Elevada potencia de arranque para cargas exigentes (convertidores LED, halógenas y herramientas eléctricas)
Aplicaciones Detalladas y Casos de Uso
Instalaciones aisladas de 48 V
- Suministro de 230 VAC en viviendas y refugios alimentados por banco de baterías de 48 V
- Sistemas de autoconsumo aislado donde se requiere una salida AC fiable y de bajo consumo
Cargas domésticas y profesionales ligeras
- Alimentación de electrodomésticos pequeños, iluminación y equipos electrónicos
- Arranque de cargas con alta corriente inicial gracias a su potencia de pico de 2200 W
Sistemas monitorizados y telegestionados
- Instalaciones que requieren parametrización y seguimiento de tensión, carga y alarmas vía VE.Direct
- Aplicaciones donde el modo ECO reduce el consumo en periodos de baja demanda
Certificaciones y Cumplimiento Normativo
Estándares de Seguridad
- EN-IEC 60335-1 - Seguridad de aparatos electrodomésticos y análogos
- EN-IEC 62109-1 - Seguridad de convertidores de potencia para sistemas fotovoltaicos
Compatibilidad Electromagnética y Automóvil
- EN 55014-1 / EN 55014-2 - Emisiones e inmunidad electromagnética
- IEC 61000-6-1 / 6-2 / 6-3 - Normas genéricas de compatibilidad electromagnética
- ECE R10-4 - Directiva de compatibilidad para el sector automóvil
Componentes Compatibles de la Serie Phoenix
Este inversor pertenece a la serie Phoenix de Victron Energy. A continuación se enumeran los componentes complementarios disponibles bajo referencia separada para configurar la solución completa según las necesidades de la instalación.
Panel de Control y Monitorización
- REC040010210R — Phoenix Inverter Control VE.Direct
- REC030001210 — Phoenix Inverter Control
Conexión y Cableado Solar
- ELE1833 — Phoenix Contact Sunclix Macho 1100 V (2,5 - 6,0 mm²)
- ELE1834 — Phoenix Contact Sunclix Hembra 1100 V (2,5 - 6,0 mm²)
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, puesta en marcha y resolución de incidencias técnicas.
Inversor Victron Phoenix 48/1200 VE.Direct SCHUKO
Referencia: PIN482121200 | Inversor de onda sinusoidal pura 48 VDC
La solución definitiva para obtener 230 VAC estable a partir de baterías de 48 V en aplicaciones que demandan máxima fiabilidad y eficiencia energética.
