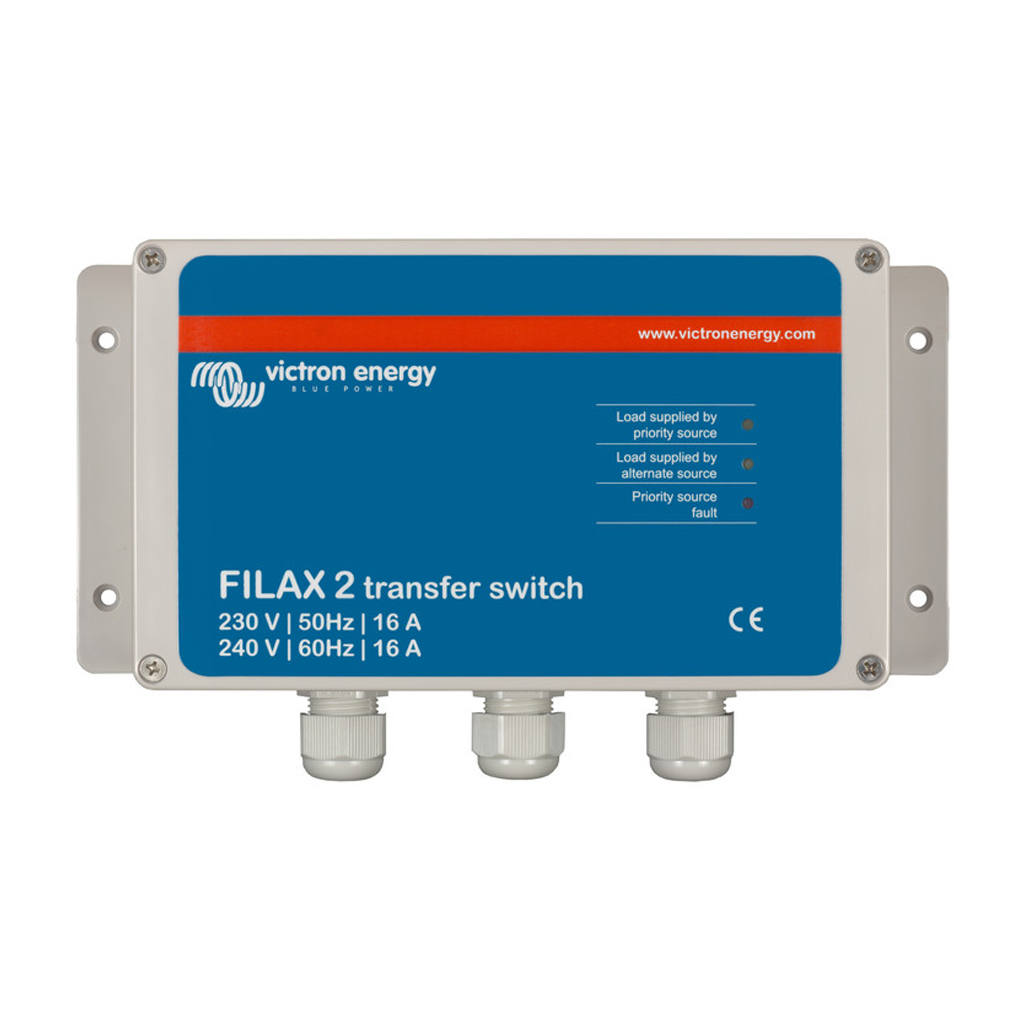

Filax 2 Transfer Switch CE 230V/50Hz-240V/60Hz
[SDFI0000000] Filax 2 Transfer Switch CE 230V/50Hz-240V/60Hz
Para conmutar las cargas de aparatos delicados, tales como ordenadores, controladores industriales o equipos audiovisuales, de una fuente CA a otra.
La fuente prioritaria es, en general, la red eléctrica, un generador o el pantalán.
Tiempo de conmutación inferior a 20 milisegundos
📕 Descarga de documentación
Display Name:
[SDFI0000000] Filax 2 Transfer Switch CE 230V/50Hz-240V/60Hz
HS Code:
85352100
Especificaciones Técnicas Detalladas
- Corriente máxima: 16 A
- Tensión de entrada continua máxima (fuente prioritaria): 260 V
- Tensión de entrada continua máxima (fuente alternativa): 260 V
- Tiempo máximo de transferencia de carga: 16 ms
- Intervalo de conmutación inversa: 30 s
- Frecuencias soportadas: 50 Hz / 60 Hz (seleccionable por puente; 50 Hz sin puente, 60 Hz con puente)
- Tipo de transferencia: Transición abierta (break-before-make / interrupción previa a la conexión)
- Umbral de conmutación por tensión baja (230V/50Hz): 180 V
- Umbral de conmutación inversa por tensión baja: 188 V
- Umbral de conmutación por frecuencia baja: 45 Hz
- Umbral de conmutación inversa por frecuencia baja: 47 Hz
- Umbral de conmutación por frecuencia alta: 60 Hz
- Umbral de conmutación inversa por frecuencia alta: 56 Hz
- Variantes de tensión disponibles: 230V/50Hz, 240V/60Hz, 110V/50Hz, 120V/60Hz (esta referencia: 230V/50Hz - 240V/60Hz)
- LED carga por fuente prioritaria: Amarillo
- LED carga por fuente alternativa: Amarillo
- LED fallo en fuente prioritaria: Rojo
- Material y color de carcasa: ABS RAL7035
- Tipo de protección: IP65
- Dimensiones (al x an x p): 120 x 255 x 75 mm
- Peso: 0,8 kg
- Temperatura de trabajo: -20 a +50 °C
- Humedad (sin condensación): Máx. 95 %
Datos de Rendimiento y Funcionamiento
Lógica de transferencia
- En condiciones normales, la fuente prioritaria suministra la carga.
- Conmuta a la fuente alternativa si la tensión cae por debajo del umbral o la frecuencia sale del rango establecido.
- La conmutación inversa se inicia tras 30 s de funcionamiento estable de la fuente prioritaria dentro de límites.
Límites de aplicación
- Indicado para aparatos delicados; no diseñado para electrodomésticos de alto consumo ni motores eléctricos.
- Para cargas inferiores a 850 W deben retirarse los puentes de cableado.
- Ambas entradas deben protegerse contra corrientes superiores a 16 A.
Aplicaciones Detalladas y Casos de Uso
Equipos informáticos y de control
- Protección de ordenadores y controladores industriales frente a interrupciones de red.
- Conmutación sin corte perceptible para procesos sensibles.
Equipos audiovisuales
- Alimentación continua de equipos audiovisuales y de transmisión.
- Transición transparente entre red y respaldo por inversor.
Náutica y entornos con generador
- Selección automática entre pantalán, generador y respaldo por inversor en embarcaciones.
- Instalación en lugar seco y bien ventilado, con conexión según diagrama de cableado.
Certificaciones y Cumplimiento Normativo
Seguridad
- EN 60335-1 - Seguridad de aparatos electrodomésticos y análogos
- EN 60335-2-29 - Requisitos para cargadores de baterías
- ISO 9001 - Fabricación bajo sistema de gestión de calidad Victron Energy
Emisiones e Inmunidad
- EN 55014-1 / EN 55014-2 - Compatibilidad electromagnética para aparatos de uso doméstico
- EN 61000-3-3 - Limitación de fluctuaciones de tensión y flicker
- EN 61000-6-1 / 6-2 / 6-3 - Normas genéricas de inmunidad y emisión
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, puesta en marcha y resolución de incidencias técnicas.
Victron Filax 2 Conmutador de Transferencia
Referencia: SDFI0000000 | Conmutador de transferencia de CA
La solución definitiva para la conmutación ultrarrápida de cargas críticas en aplicaciones que demandan máxima fiabilidad y continuidad de suministro.
