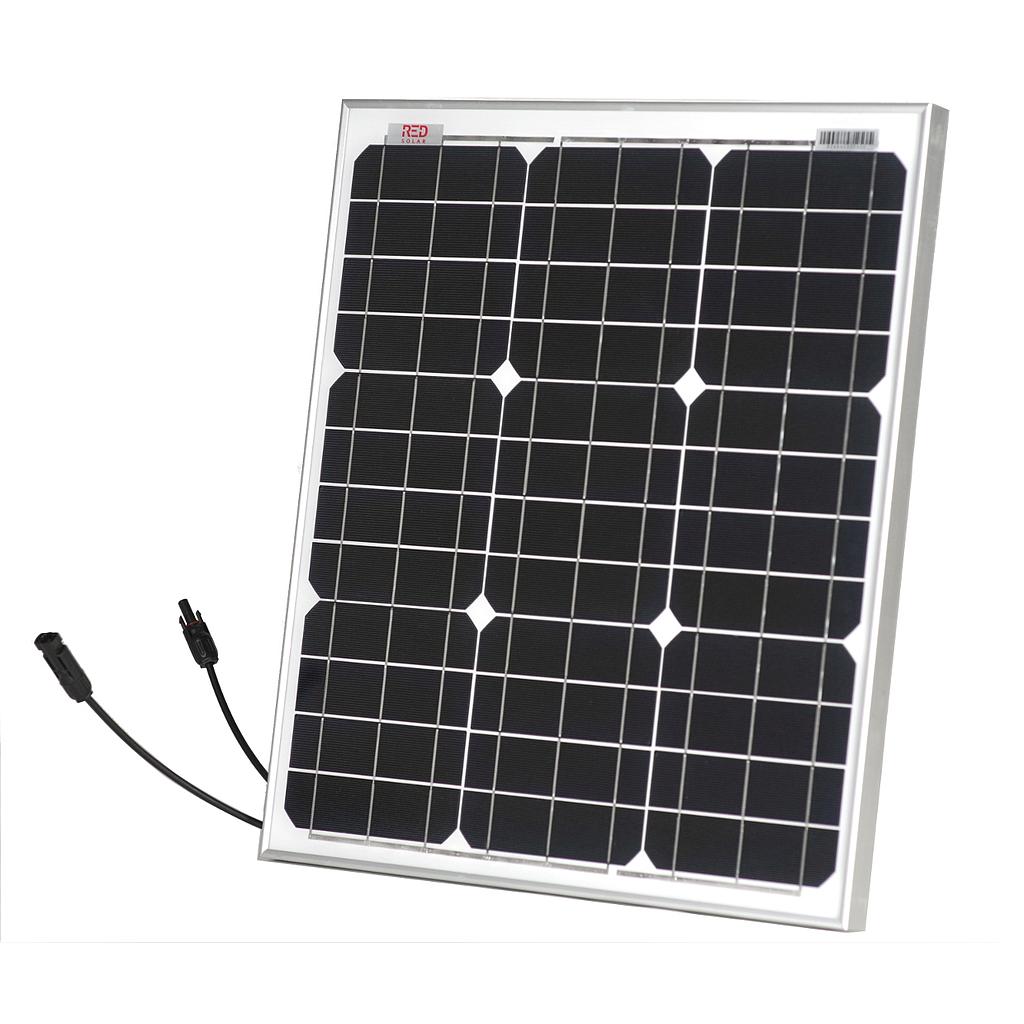

40W monocrystalline solar panel SPH40SP-M (550x505x25mm) SUNPATH - RED SOLAR
[SOL0190] 40W monocrystalline solar panel SPH40SP-M (550x505x25mm) SUNPATH - RED SOLAR
12V
📕 Descarga de documentación
Display Name:
[SOL0190] 40W monocrystalline solar panel SPH40SP-M (550x505x25mm) SUNPATH - RED SOLAR
HS Code:
85414300
Especificaciones Técnicas Detalladas
- Potencia máxima (Pmax): 40 W
- Tensión nominal del sistema: 12 V
- Tensión en circuito abierto (Voc): 22,5 V
- Tensión en el punto de máxima potencia (Vmp): 18,5 V
- Corriente de cortocircuito (Isc): 2,35 A
- Corriente en el punto de máxima potencia (Imp): 2,16 A
- Tolerancia de potencia: ±3 %
- Eficiencia del módulo: 16 – 17 %
- Tecnología de célula: Monocristalino PERC
- Número de células: 36 células en disposición 4 × 9
- Condiciones de medida STC: 1000 W/m², AM 1,5, temperatura de célula 25 °C
- Dimensiones del módulo: 550 × 505 × 25 mm
- Peso del módulo: 2,7 kg
- Vidrio frontal: Templado de alta transmisión con espesor de 3,2 mm
- Marco: Aluminio anodizado resistente a la corrosión salina
- Caja de conexiones: IP65 con diodos de bypass integrados
- Conectores de salida: MC4 universales, conexión estanca
- Cable de salida: 4 mm² con longitud de 900 mm
- Tensión máxima del sistema: 600 V DC (UL) / 1000 V DC (IEC)
- Fusible en serie máximo: 10 A
- Carga mecánica frontal máxima: 5400 Pa
- Carga mecánica trasera máxima: 2400 Pa
- Temperatura de operación nominal de célula (NOCT): 45 ± 2 °C
- Rango de temperatura de operación: −40 °C a +85 °C
- Coeficiente de temperatura de Pmax: −0,40 %/°C
- Coeficiente de temperatura de Voc: −0,32 %/°C
- Coeficiente de temperatura de Isc: +0,04 %/°C
- Comportamiento frente a alta temperatura: Reducción controlada de potencia sin riesgo de daño térmico
- Comportamiento a baja temperatura: Aumento de tensión Voc que debe contemplarse en el dimensionado del regulador
- Tolerancia térmica del encapsulado: EVA de alta estabilidad frente a radiación UV y ciclos térmicos
- Garantía de producto: 5 años contra defectos de fabricación
- Garantía de potencia lineal: 25 años
- Degradación máxima durante el primer año: 3 %
- Degradación anual a partir del segundo año: 0,7 %
- Potencia residual garantizada a 25 años: ≥ 80 % de la potencia nominal
- Vida útil estimada de servicio: superior a 30 años en condiciones óptimas de instalación
- Cobertura de garantía: Defectos de fabricación, delaminación, fallos de encapsulado y pérdida anómala de potencia
- Exclusiones aplicables: Daños por instalación incorrecta, impactos mecánicos externos o manipulación no autorizada
Datos de Rendimiento y Curvas de Eficiencia
Límites Operacionales
- Tensión máxima de sistema 600 V DC bajo normativa UL y 1000 V DC bajo normativa IEC
- Corriente inversa máxima admisible de 10 A en serie
- Rango de operación térmica desde −40 °C hasta +85 °C con encapsulado EVA estable
- Temperatura de célula en condiciones NOCT de 45 ± 2 °C
Rendimiento en Condiciones Estándar
- Potencia nominal 40 W bajo irradiancia 1000 W/m², AM 1,5 y 25 °C de célula
- Tensión en el punto de máxima potencia Vmp de 18,5 V para carga óptima de batería de 12 V
- Corriente en el punto de máxima potencia Imp de 2,16 A
- Eficiencia de conversión del módulo comprendida entre 16 % y 17 %
Respuesta a la Irradiancia
- Respuesta lineal de la corriente Imp frente a la irradiancia incidente en la célula
- Respuesta logarítmica de la tensión Voc frente a la irradiancia incidente
- Tolerancia de potencia de salida ±3 % respecto al valor nominal de fabricación
- Diodos de bypass que mitigan pérdidas por sombreado parcial en condiciones de cielo nublado
Carga Mecánica y Robustez
- Carga mecánica frontal máxima de 5400 Pa equivalente a 550 kg/m² de nieve
- Carga mecánica trasera máxima de 2400 Pa equivalente a 245 kg/m² de viento
- Marco de aluminio anodizado resistente a la corrosión por salinidad en ambientes marinos
- Vidrio templado de 3,2 mm con alta transmisión óptica y resistencia al impacto de granizo
Aplicaciones Detalladas y Casos de Uso
Caravanas, Autocaravanas y Embarcaciones de Recreo
- Alimentación auxiliar de baterías de servicio de 12 V en vehículos recreativos durante estacionamientos prolongados
- Carga de mantenimiento de baterías de arranque en embarcaciones de vela y motor durante invernaje o temporada baja
- Suministro eléctrico para iluminación LED, bombas de achique y electrónica de a bordo en camper vans
- Integración con reguladores PWM de bajo coste para gestión sencilla de la carga en instalaciones móviles
- Formato compacto que se adapta a techos curvos, soportes basculantes y balcones de popa de pequeñas esloras
Bombeo Solar y Sistemas de Riego
- Alimentación directa de bombas de corriente continua de 12 V y 24 V para extracción de agua en pozos someros
- Sistemas de riego por goteo en huertos, viveros e instalaciones agrícolas de pequeña superficie en zonas sin red eléctrica
- Bombeo de agua para abrevadero de ganado en explotaciones extensivas y pastizales remotos
- Configuración en serie de dos unidades para tensión nominal de 24 V y duplicación de potencia útil
- Combinación con batería tampón para funcionamiento de la bomba en horas de baja irradiancia
Señalización Vial y Balizas Luminosas
- Alimentación autónoma de señales de tráfico luminosas, balizas de advertencia y señales de obra en vías interurbanas
- Suministro eléctrico para semáforos temporales en cortes de carretera y desvíos provisionales
- Iluminación autónoma de boyas, balizas marítimas y señalización náutica en puertos deportivos y reservas naturales
- Señalización en pasos de peatones, badenes y reductores de velocidad con energía 100 % solar autónoma
- Sistemas de advertencia en zonas de obras con visibilidad nocturna crítica y mínimo mantenimiento
Telecomunicaciones y Monitorización Remota
- Alimentación de repetidores de radioenlace, estaciones base de IoT y routers 4G en ubicaciones sin red eléctrica
- Estaciones meteorológicas autónomas para medición de temperatura, humedad, viento, radiación y precipitación
- Sistemas de telemetría y telecontrol para depuradoras, tanques de agua, embalses y conducciones hidráulicas
- Cámaras de vigilancia CCTV y sistemas de seguridad perimetral en fincas, granjas e instalaciones industriales aisladas
- Sensores ambientales en zonas protegidas, parques naturales y reservas científicas con transmisión de datos por satélite
Electrificación Rural y Proyectos Didácticos
- Iluminación LED básica en cabañas de montaña, refugios, casas rurales y pequeñas construcciones alejadas de la red
- Carga de teléfonos móviles, radios portátiles y dispositivos electrónicos en comunidades sin acceso a la red eléctrica
- Proyectos de cooperación internacional, electrificación de escuelas y centros de salud en regiones en vías de desarrollo
- Prácticas de laboratorio y proyectos educativos en institutos técnicos, universidades y centros de formación profesional
- Kits solares de aprendizaje para introducir al alumnado en el funcionamiento de la energía fotovoltaica aislada
Certificaciones y Cumplimiento Normativo Completo
Estándares de Seguridad Eléctrica
- IEC 61215 - Cumplimiento del protocolo internacional de cualificación de diseño y homologación de módulos fotovoltaicos de silicio cristalino
- IEC 61730 - Certificación de seguridad eléctrica y mecánica del módulo fotovoltaico frente a riesgos de choque, incendio y lesiones
- Clase de aplicación A - Tensión nominal superior a 50 V DC, idónea para sistemas en los que el acceso al módulo está restringido a personal cualificado
Cumplimiento de Mercado y Medio Ambiente
- Marcado CE - Conformidad con la normativa europea de seguridad, salud y protección del medio ambiente para su comercialización en el Espacio Económico Europeo
- Directiva RoHS - Restricción del uso de sustancias peligrosas en aparatos eléctricos y electrónicos, libre de plomo, cadmio y otros materiales restringidos
- Ensayo de corrosión salina - Marco de aluminio anodizado validado para instalación en ambientes costeros, marinos y de alta humedad relativa
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado de sistemas aislados, selección del regulador de carga adecuado, configuración del banco de baterías, puesta en marcha de la instalación y resolución de cualquier incidencia técnica derivada del funcionamiento del módulo.
STOCK PERMANENTE
ENVÍO 24-48H
GARANTÍA OFICIAL RED SOLAR
Panel Solar 40W Monocristalino Sunpath SPH40SP-M 12V
Referencia: SOL0190 | Panel Solar Monocristalino 12V
La solución definitiva para aplicaciones solares aisladas de pequeña potencia que demandan máxima fiabilidad, eficiencia energética y calidad de fabricación europea con certificación IEC.
✓ GARANTÍA OFICIAL RED SOLAR
✓ DISTRIBUIDOR AUTORIZADO
| _Marca | Red Solar |
| Solar module type | Monofacial |
| _Potencia | 40 |
| _Color Marco | Plata |
