  3. Tongwei TWMND-72HD580 580W [SOL0460] Tongwei TWMND-72HD580 580W

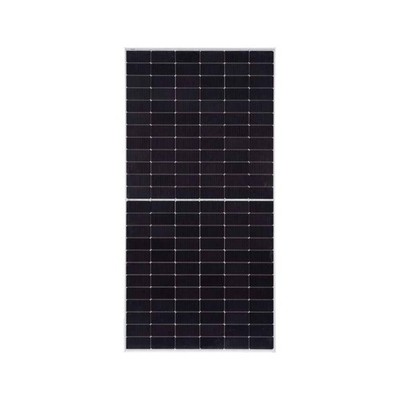

Tongwei TWMND-72HD580 580W

[SOL0460] Tongwei TWMND-72HD580 580W

https://b2b.technosun.com/web/image/product.template/43885/image_1920?unique=34f87f3

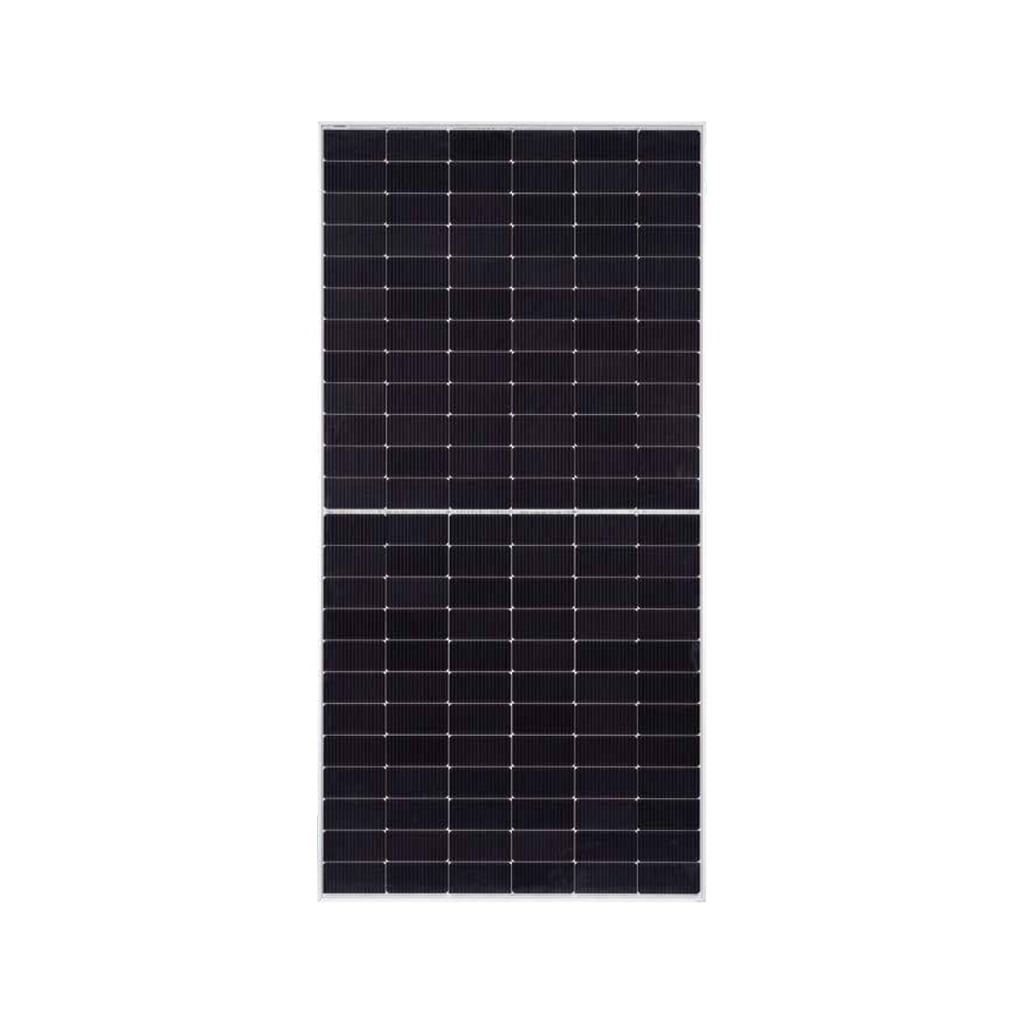

Panel solar Tongwei TWMND-72HD580
Potencia: 580 W | Tecnología: N-Type TNC bifacial | Eficiencia: 22,5 %
Tensión Voc: 51,64 V | Corriente Isc: 14,29 A
Dimensiones: 2278x1134x30 mm | Peso: 31,5 kg

  • _Marca
  • Solar module type
  • _Potencia
  • _Garantía de producto

This combination does not exist.

Para ver los precios, por favor regístrese o inicie sesión con su cuenta.
Contact Us

Sales and terms conditions

Display Name: [SOL0460] Tongwei TWMND-72HD580 580W

Panel Solar Bifacial Tongwei TWMND-72HD580 580 W Tipo N Vidrio-Vidrio

Módulo bifacial de media célula tipo N (72) con 22,5 % de eficiencia y bifacialidad del 80 %

El Tongwei TWMND-72HD580 es un módulo fotovoltaico bifacial de 580 W construido con células TNC monocristalinas de tipo N en configuración de media célula 144 (6 x 24). Su arquitectura vidrio-vidrio, con dos láminas semitempladas de 2,0 mm, prescinde del backsheet polimérico y habilita la captación por la cara posterior, con un coeficiente de bifacialidad del 80 ±5 %.

Con 22,5 % de eficiencia de módulo, un coeficiente de temperatura de potencia de -0,30 %/°C y tolerancia positiva de salida de 0 a +5 W, está orientado a cubiertas comerciales e industriales y a plantas fotovoltaicas a escala comercial donde el objetivo es reducir el coste normalizado de la energía por vatio instalado.

El módulo admite una tensión máxima de sistema de 1500 V DC, soporta cargas de 2400 Pa de viento y 5400 Pa de nieve y se respalda con 12 años de garantía de materiales y 30 años de garantía de potencia lineal.

SKU

SOL0460

Potencia

580 W

Eficiencia

22,5 %

Peso

31,5 kg

Arquitectura y Tecnología del Módulo

Célula TNC tipo N

Célula monocristalina de tipo N con tecnología TNC, cortada por la mitad y dispuesta en matriz 144 (6 x 24). El dopado tipo N reduce la degradación inducida por luz frente a las arquitecturas tipo P y sostiene un coeficiente térmico de potencia de -0,30 %/°C.

Estructura vidrio-vidrio

Vidrio frontal semitemplado de 2,0 mm con recubrimiento antirreflectante de alta transmitancia y vidrio posterior semitemplado de 2,0 mm. El conjunto se enmarca en aleación de aluminio anodizado.

Captación bifacial

Bifacialidad de 80 ±5 %: la cara posterior aprovecha la irradiancia reflejada por la cubierta o el terreno. La ficha cuantifica la ganancia posterior en tres escenarios de reflectancia, del 5 % al 25 %.

Cableado y protección

Caja de conexiones IP68 con tres diodos de derivación y cable de salida de 4,0 mm² con longitudes de +400 mm y -200 mm, personalizables bajo pedido.

Especificaciones Técnicas Detalladas

Característica eléctrica (STC)TWMND-72HD580
Potencia máxima (Pmax)580 W
Tensión de circuito abierto (Voc)51,64 V
Corriente de cortocircuito (Isc)14,29 A
Tensión a máxima potencia (Vmp)43,28 V
Corriente a máxima potencia (Imp)13,40 A
Eficiencia del módulo22,5 %
Tolerancia de potencia de salida0 a +5 W

STC: irradiancia 1000 W/m², temperatura de célula 25 °C, masa de aire 1,5. Tolerancia de medición ±3 %.

Característica eléctrica (NMOT)TWMND-72HD580
Potencia máxima (Pmax)436,1 W
Tensión de circuito abierto (Voc)49,05 V
Corriente de cortocircuito (Isc)11,60 A
Tensión a máxima potencia (Vmp)40,19 V
Corriente a máxima potencia (Imp)10,85 A

NMOT: irradiancia 800 W/m², temperatura ambiente 20 °C, masa de aire 1,5, velocidad del viento 1 m/s.

Parámetro mecánicoTWMND-72HD580
Tipo de célulaTNC (célula monocristalina tipo N)
Disposición de células144 (6 x 24), media célula
Dimensiones2278 ±2 x 1134 ±2 x 30 mm
Peso31,5 kg
Vidrio frontalVidrio semitemplado de 2,0 mm con capa antirreflectante de alta transmitancia
Vidrio posteriorVidrio semitemplado de 2,0 mm
MarcoAleación de aluminio anodizado
Caja de conexionesIP68 con 3 diodos de derivación
Cable de salida4,0 mm²
Longitud de cable+400 mm / -200 mm, longitud personalizable
Carga de viento / nieve2400 Pa / 5400 Pa
Embalaje36 unidades por palé, 720 unidades por contenedor 40'HC
Parámetro operativoTWMND-72HD580
Temperatura de operación-40 °C a +85 °C
Tensión máxima del sistema1500 V DC
Capacidad máxima del fusible en serie30 A
Bifacialidad máxima80 ±5 %
Coeficiente de temperatura de Pmax-0,30 %/°C
Coeficiente de temperatura de Voc-0,25 %/°C
Coeficiente de temperatura de Isc+0,046 %/°C
NMOT45 ±2 °C
Garantía de materiales12 años
Garantía de potencia lineal30 años

Datos de Rendimiento y Curva I-V

La ficha técnica del TWMND-72HD580 incluye las curvas I-V y de potencia a 25 °C de temperatura de célula para irradiancias de 1000, 800, 600, 400 y 200 W/m², además de la tabla de ganancia por la cara posterior que se reproduce a continuación.

Límites operacionales

  • Temperatura de operación de -40 °C a +85 °C
  • Tensión máxima del sistema de 1500 V DC
  • Fusible máximo en serie de 30 A
  • Carga de viento de 2400 Pa y carga de nieve de 5400 Pa

Comportamiento térmico

  • Coeficiente de temperatura de Pmax: -0,30 %/°C
  • Coeficiente de temperatura de Voc: -0,25 %/°C
  • Coeficiente de temperatura de Isc: +0,046 %/°C
  • NMOT de 45 ±2 °C

Garantía de salida lineal

  • Degradación inferior al 1 % durante el primer año
  • Degradación anual inferior al 0,4 %
  • 89,40 % de potencia garantizada en el año 25
  • 87,40 % de potencia garantizada en el año 30
Ganancia de potencia traseraPotencia máxima (Pmax)Eficiencia del módulo
5 %609,0 W23,6 %
15 %667,0 W25,9 %
25 %725,0 W28,1 %

Aplicaciones Detalladas y Casos de Uso

chevron_rightCubiertas comerciales e industriales
  • Naves logísticas y polígonos industriales con cubierta plana lastrada donde la superficie clara incrementa la irradiancia reflejada hacia la cara posterior
  • Instalaciones de autoconsumo con conexión en cadenas largas gracias a la tensión de sistema de 1500 V DC
  • Cubiertas de gran superficie que priorizan potencia por metro cuadrado con 22,5 % de eficiencia de módulo
chevron_rightPlantas fotovoltaicas a escala comercial
  • Campos sobre estructura fija o seguidor en terrenos de alta reflectancia
  • Proyectos con requisito de tolerancia positiva de potencia de 0 a +5 W para asegurar la potencia pico contratada
  • Instalaciones en clima frío o con nieve estacional, con carga admisible de 5400 Pa
chevron_rightMarquesinas y estructuras elevadas
  • Marquesinas de aparcamiento donde la cara posterior recibe luz difusa y reflejada del pavimento
  • Estructuras elevadas sobre suelo con separación suficiente para aprovechar el albedo
  • Aplicaciones agrivoltaicas con módulos sobreelevados sobre cultivo
chevron_rightEntornos exigentes
  • Emplazamientos costeros y ambientes salinos verificados según IEC 61701
  • Zonas agrícolas o ganaderas con presencia de amoniaco según IEC 62716
  • Áreas áridas con arena en suspensión según IEC 60068-2-68

Consideraciones de Instalación

Dimensionado eléctrico

  • chevron_rightVoc de 51,64 V en STC: calcular la cadena con la Voc corregida a la temperatura mínima del emplazamiento aplicando -0,25 %/°C
  • chevron_rightIsc de 14,29 A y fusible máximo en serie de 30 A para el dimensionado de protecciones de cadena
  • chevron_rightTensión máxima de sistema de 1500 V DC

Montaje mecánico

  • chevron_rightMódulo de 2278 x 1134 x 30 mm y 31,5 kg: prever manipulación por dos operarios
  • chevron_rightMarco de aluminio anodizado con orificios de fijación y drenaje según el manual de instalación de Tongwei adjunto a este producto
  • chevron_rightSeparación respecto al plano de montaje para permitir la captación posterior

Logística

  • chevron_right36 unidades por palé
  • chevron_right720 unidades por contenedor de 40 pies High Cube
  • chevron_rightPeso unitario del módulo de 31,5 kg

Certificaciones y Cumplimiento Normativo

Sistemas de gestión

  • checkISO 9001:2015 - Sistema de gestión de la calidad
  • checkISO 14001:2015 - Sistema de gestión ambiental
  • checkISO 45001:2018 - Seguridad y salud en el trabajo
  • checkISO 50001:2018 - Sistema de gestión de la energía
  • checkIEC 62941:2019 - Sistema de calidad para la fabricación de módulos fotovoltaicos

Certificación de producto

  • checkIEC 61215 - Cualificación de diseño y homologación
  • checkIEC 61730 - Cualificación para la seguridad
  • checkIEC 62804 - Ensayo de degradación inducida por potencial (PID)
  • checkIEC 61701 - Resistencia a la niebla salina
  • checkIEC 62716 - Resistencia al amoniaco
  • checkIEC 60068-2-68 - Resistencia a la arena
  • checkMarcado CE

Servicio Técnico Profesional Techno Sun

Soporte técnico especializado para instaladores profesionales: dimensionado de cadenas, verificación de compatibilidad con inversores, criterios de montaje bifacial y gestión de garantía con el fabricante.

STOCK PERMANENTE ASESORAMIENTO TÉCNICO GARANTÍA OFICIAL TONGWEI

Panel Solar Tongwei TWMND-72HD580 580 W

Referencia: SOL0460 | Módulo bifacial tipo N de 580 W

Potencia de 580 W con 22,5 % de eficiencia, bifacialidad del 80 % y 30 años de garantía de potencia lineal para cubiertas comerciales y plantas a escala comercial.

Garantía oficial Tongwei Distribuidor autorizado


Solar module type Bifacial or Cristal-Cristal
_Marca Tongwei
_Potencia 580
_Garantía de producto 12 años
