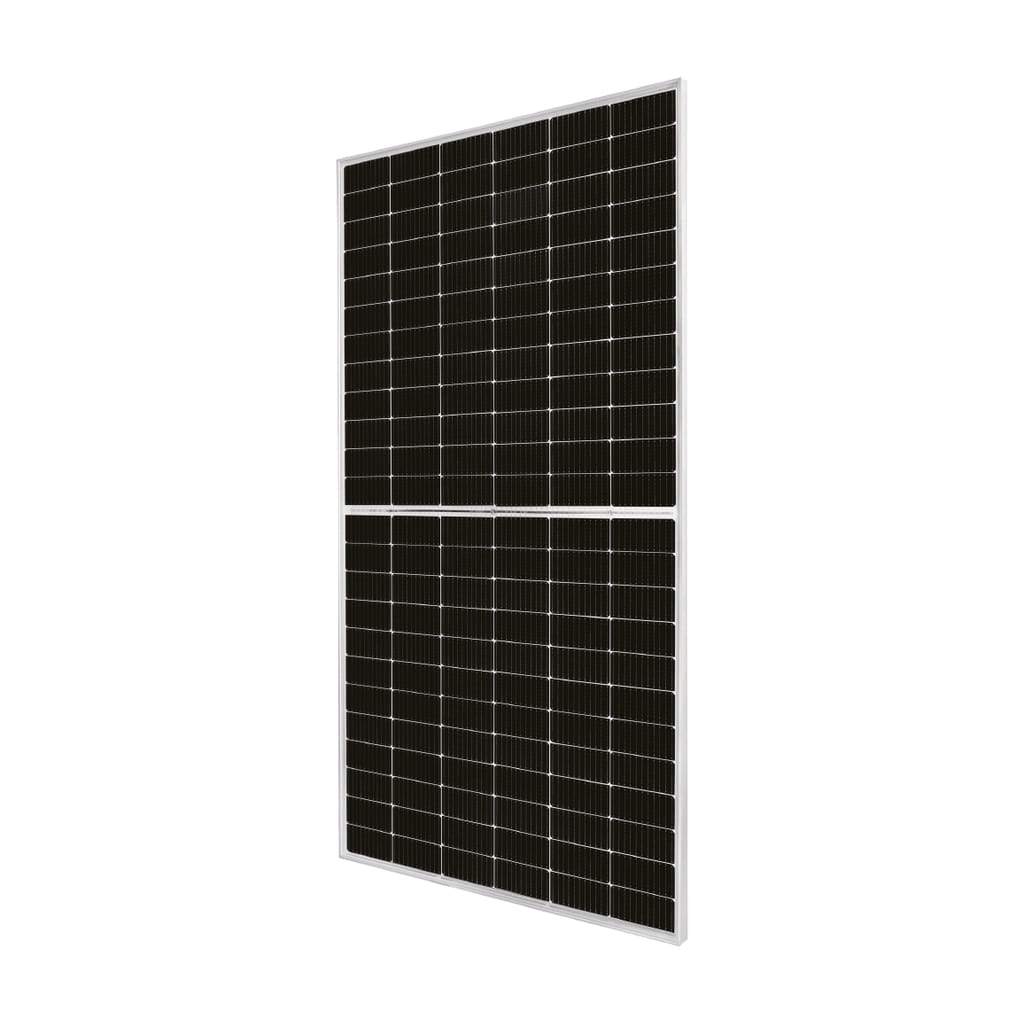

JA Solar JAM72D30-550/MB 550W
[SOL0614] JA Solar JAM72D30-550/MB 550W
- 550W bifacial solar panel, silver frame, 21.3% efficiency
- Dual Glass
- PERC p-type
- QC4.10-35 connectors
- 1300mm cable
- 2278x1134x35mm 21.8kg
- 31 pcs per pallet
- 12 years product warranty
📕 Descarga de documentación
Display Name:
[SOL0614] JA Solar JAM72D30-550/MB 550W
HS Code:
85414300
Especificaciones Técnicas Detalladas
- Potencia máxima (Pmax): 550 Wp
- Tolerancia de potencia: 0 ~ +5 W
- Tensión en máxima potencia (Vmp): 41,96 V
- Corriente en máxima potencia (Imp): 13,11 A
- Tensión de circuito abierto (Voc): 49,90 V
- Corriente de cortocircuito (Isc): 14,00 A
- Eficiencia del módulo: 21,3 %
- Bifacialidad: 70 % ± 10 %
- Dimensiones: 2278 × 1134 × 35 mm
- Peso: 31,8 kg (± 3 %)
- Número de células: 144 (6 × 24) media célula
- Tipo de célula: Mono PERC bifacial
- Vidrio frontal/posterior: 2,0 mm / 2,0 mm (doble vidrio)
- Caja de conexiones: IP68, 3 diodos
- Conector: QC 4.10-35
- Sección de cable: 4 mm²
- Temperatura de operación: -40 ºC ~ +85 ºC
- NOCT: 45 ºC (± 2 ºC)
- Coeficiente de temperatura de Pmax: -0,350 %/ºC
- Coeficiente de temperatura de Voc: -0,275 %/ºC
- Coeficiente de temperatura de Isc: +0,045 %/ºC
- Tensión máxima del sistema: 1500 VDC
- Fusible máximo en serie: 30 A
- Carga mecánica máxima: 5400 Pa frontal / 2400 Pa posterior
- Comportamiento al fuego: UL Type 29
Datos de Rendimiento y Curvas de Eficiencia
Ganancia Bifacial (10 % de irradiación posterior)
- Potencia equivalente: 589 Wp
- Vmp: 41,95 V — Imp: 14,03 A
- Voc: 50,21 V — Isc: 14,98 A
Garantía de Producción
- Garantía de producto de 12 años
- Garantía lineal de potencia de 30 años
- Degradación anual del 0,45 %
Ventajas de Diseño
- Menores pérdidas por sombreado gracias a la configuración de media célula
- Mayor tolerancia a cargas mecánicas con la estructura de doble vidrio
Aplicaciones Detalladas y Casos de Uso
Autoconsumo y Conexión a Red
- Instalaciones residenciales sobre cubierta conectadas a red
- Sistemas de autoconsumo con vertido a red para vivienda y pequeño comercio
Proyectos Comerciales e Industriales
- Cubiertas de naves y plantas sobre suelo con seguidores monoeje
- Aplicaciones donde la bifacialidad incrementa la energía generada por superficie reflectante
Certificaciones y Cumplimiento Normativo Completo
Estándares de Producto
- IEC 61215 / IEC 61730 - Diseño, cualificación y seguridad de módulos fotovoltaicos
- UL 61215 / UL 61730 - Cualificación y seguridad según norma estadounidense
- IEC TS 62941 - Directrices para la mayor confianza en el diseño de módulos
Gestión del Fabricante
- ISO 9001 - Sistema de gestión de calidad
- ISO 14001 - Sistema de gestión ambiental
- ISO 45001 - Seguridad y salud en el trabajo
- CE - Marcado de conformidad europea
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, puesta en marcha y resolución de incidencias técnicas.
Panel Solar JA Solar Deep Blue 3.0 Bifacial 550 W
Referencia: SOL0614 | Módulo Bifacial PERC
La solución definitiva para maximizar la producción energética en aplicaciones que demandan máxima fiabilidad y eficiencia energética.
| Solar module type | Bifacial or Cristal-Cristal |
| _Marca | JA Solar |
| _Potencia | 550 |
| _Color Marco | Plata |
| _Garantía de producto | 12 años |
