Tongwei TWMNH-54HD505 505W | Bifacial

Tongwei TWMNH-54HD505 505W | Bifacial

[SOL0672] Tongwei TWMNH-54HD505 505W | Bifacial

https://b2b.technosun.com/web/image/product.template/60071/image_1920?unique=c8b9d17

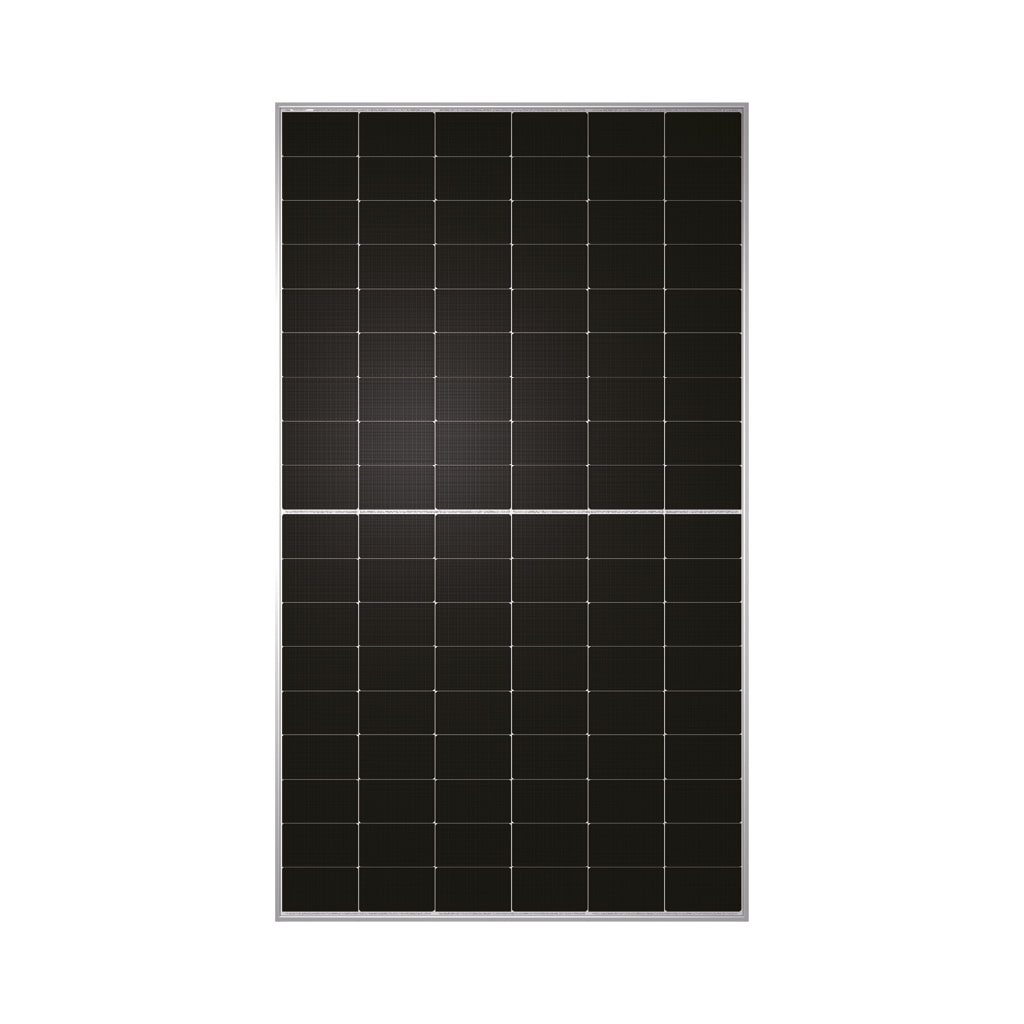

Panel solar N-Type monocristalino bifacial de 505W
1961x1134x30mm

Not Available For Sale

  • _Marca
  • Solar module type
  • _Potencia
  • _Garantía de producto

This combination does not exist.

Contact Us

Sales and terms conditions

Display Name: [SOL0672] Tongwei TWMNH-54HD505 505W | Bifacial

Tongwei TWMNH-54HD505 505W Bifacial

Panel solar fotovoltaico N-Type TNC de doble vidrio con marco negro

Módulo bifacial de 505W de potencia frontal y 22,7% de eficiencia, construido con tecnología de celda N-Type TNC de media celda. Su configuración de doble vidrio semitemplado y marco de aluminio anodizado negro lo hace idóneo para cubiertas de marquesina, pérgolas para vehículos y aplicaciones arquitectónicas que aprovechan la captación de luz por ambas caras.

SKU

SOL0672

Potencia frontal

505 Wp

Eficiencia

22,7%

Tecnología

N-Type TNC bifacial

Especificaciones Técnicas Detalladas

  • Potencia máxima (Pmax): 505 W
  • Tensión de circuito abierto (Voc): 40,24 V
  • Corriente de cortocircuito (Isc): 15,92 A
  • Tensión en el punto de máxima potencia (Vmp): 33,94 V
  • Corriente en el punto de máxima potencia (Imp): 14,88 A
  • Eficiencia del módulo: 22,7%
  • Tolerancia de potencia: 0 ~ +3%
  • Condiciones de medida: STC (1000 W/m², 25°C, AM 1.5)
  • Potencia nominal bifacial (BNPI): 557,6 W
  • Corriente Isc bifacial (BNPI): 17,57 A
  • Corriente Imp bifacial (BNPI): 16,43 A
  • Potencia con ganancia trasera del 5%: 530 W (eficiencia 23,8%)
  • Potencia con ganancia trasera del 15%: 580 W (eficiencia 26,1%)
  • Potencia con ganancia trasera del 25%: 631 W (eficiencia 28,4%)
  • Coeficiente de bifacialidad de Pmax: 80 ± 5%
  • Coeficiente de bifacialidad de Voc: 98 ± 5%
  • Coeficiente de bifacialidad de Isc: 80 ± 5%
  • Tipo de celda: N-Type TNC
  • Configuración de celdas: 108 celdas (6 x 18), media celda
  • Dimensiones: 1961 x 1134 x 30 mm
  • Peso: 26,5 kg
  • Vidrio frontal: 2,0 mm semitemplado con recubrimiento antirreflectante (AR)
  • Vidrio posterior: 2,0 mm semitemplado (doble vidrio)
  • Marco: Aleación de aluminio anodizado negro
  • Caja de conexiones: IP68, 3 diodos
  • Cable: 4,0 mm², longitud ±1.200 mm
  • Carga estática máxima: 5.400 Pa (frontal) / 2.400 Pa (posterior)
  • Unidades por palet: 36 paneles
  • Temperatura de operación: -40°C a +70°C
  • Tensión máxima del sistema: 1500 VDC
  • Calibre máximo del fusible en serie: 30 A
  • Coeficiente de temperatura de Pmax: -0,28%/°C
  • Coeficiente de temperatura de Voc: -0,24%/°C
  • Coeficiente de temperatura de Isc: +0,046%/°C

Datos de Rendimiento y Curvas de Eficiencia

Captación bifacial

  • La cara posterior aprovecha la luz reflejada del entorno para incrementar la producción energética.
  • Con una ganancia trasera del 25% la potencia efectiva alcanza 631 W con una eficiencia del 28,4%.
  • El alto coeficiente de bifacialidad de potencia (80%) maximiza la cosecha en suelos reflectantes y montajes elevados.

Garantía de potencia lineal

  • Garantía de producto de materiales y mano de obra de 15 años.
  • Garantía de potencia lineal de 30 años.
  • Degradación del 1% el primer año y del 0,4% anual posterior; rendimiento garantizado del 87,4% a los 30 años.

Comportamiento térmico

  • El bajo coeficiente de temperatura de Pmax (-0,28%/°C) reduce las pérdidas en climas cálidos.
  • Rango operativo amplio de -40°C a +70°C apto para instalaciones en exterior exigentes.
  • Resistencia mecánica de 5.400 Pa frontales frente a cargas de viento y nieve.

Aplicaciones Detalladas y Casos de Uso

chevron_right Marquesinas y pérgolas para vehículos
  • La elevada transmitancia luminosa del doble vidrio permite combinar generación y sombreado en aparcamientos.
  • La captación por la cara posterior aprovecha la luz reflejada del pavimento.
chevron_right Integración arquitectónica
  • El marco negro y el diseño de doble vidrio transparente facilitan su integración estética en fachadas y cubiertas.
  • Indicado para balcones y elementos constructivos donde prima la apariencia y la durabilidad.
chevron_right Plantas sobre suelo y autoconsumo
  • Configuración bifacial óptima en montajes elevados sobre superficies de alta reflectancia.
  • Compatible con seguidores y estructuras fijas para instalaciones de autoconsumo residencial, comercial e industrial.

Certificaciones y Cumplimiento Normativo Completo

Certificación de producto

  • check IEC 61215 (2021) / IEC 61730 (2023) - Diseño, homologación y seguridad del módulo fotovoltaico
  • check IEC TS 62804 - Resistencia a la degradación inducida por potencial (PID)
  • check IEC 61701 / IEC 62716 / IEC 60068-2-68 - Resistencia a niebla salina, amoniaco y arena
  • check Marcado CE - Conformidad europea

Sistemas de gestión

  • check ISO 9001:2015 / ISO 14001:2015 - Gestión de calidad y medioambiental
  • check ISO 45001:2018 / ISO 50001:2018 - Seguridad laboral y gestión energética
  • check IEC 62941:2019 - Sistema de calidad para la fabricación de módulos fotovoltaicos
  • check Bloomberg Tier 1 - Fabricante de primer nivel reconocido

Servicio Técnico Profesional Techno Sun

Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, cálculo de producción bifacial y configuración de estructuras de montaje.

STOCK PERMANENTE ENVÍO 24-48H GARANTÍA OFICIAL TONGWEI

Tongwei TWMNH-54HD505 505W Bifacial

Referencia: SOL0672 | Panel solar N-Type bifacial de doble vidrio

La solución definitiva para la generación fotovoltaica en marquesinas, integración arquitectónica y plantas sobre suelo que demandan máxima cosecha energética y durabilidad.

GARANTÍA OFICIAL TONGWEI DISTRIBUIDOR AUTORIZADO


Solar module type Bifacial or Cristal-Cristal
_Marca Tongwei
_Potencia 505
_Garantía de producto 15 años
