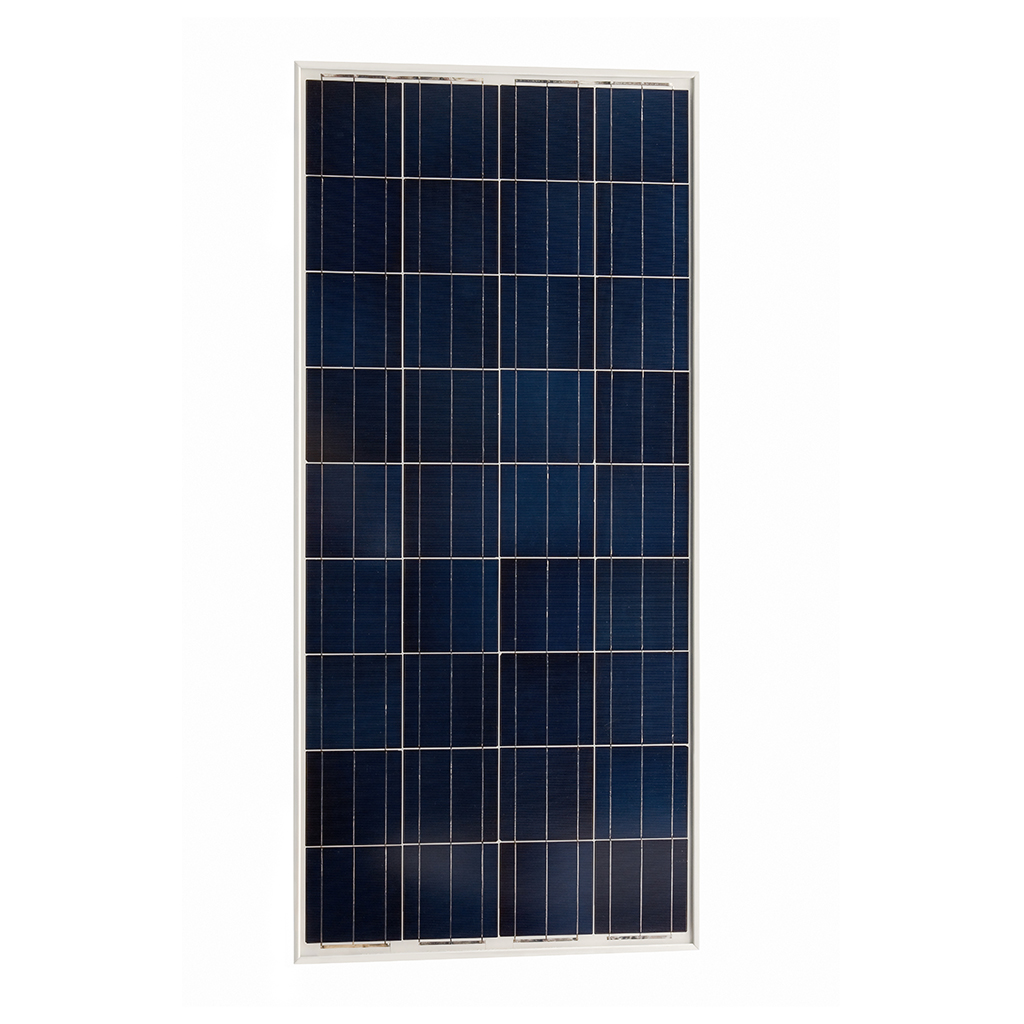

Solar Panel 20W-12V Poly 440x350x25mm series 4a
[SPP040201200] Solar Panel 20W-12V Poly 440x350x25mm series 4a
Venta mínima 5 uds
This product is no longer available.
📕 Descarga de documentación
Display Name:
[SPP040201200] Solar Panel 20W-12V Poly 440x350x25mm series 4a
HS Code:
85414300
Especificaciones Técnicas Detalladas
- Potencia nominal (PMPP): 20 Wp (tolerancia +/-3 %)
- Tensión de máxima potencia (VMPP): 18,4 V
- Corriente de máxima potencia (IMPP): 1,09 A
- Tensión de circuito abierto (Voc): 21,96 V
- Corriente de cortocircuito (Isc): 1,18 A
- Tensión nominal del sistema: 12 V
- Tensión máxima del sistema: 1000 VDC
- Condiciones de medida: STC (1000 W/m², 25 ºC, AM 1,5)
- Tipo de celda: Policristalina
- Número de celdas: 36 celdas en serie
- Dimensiones: 440 x 350 x 25 mm
- Peso neto: 1,9 kg
- Bastidor: Aluminio
- Vidrio: Templado de alta transmisión
- Caja de conexiones: PV-LH0805 sellada y hermética con diodos de derivación
- Unidades por embalaje: 1 panel (venta mínima de 5 unidades)
- Coeficiente de temperatura de PMPP: -0,45 %/ºC
- Coeficiente de temperatura de Voc: -0,35 %/ºC
- Coeficiente de temperatura de Isc: +0,04 %/ºC
- Rango de temperatura de operación: -40 ºC a +85 ºC
- Carga máxima en superficie: 200 kg/m²
- Resistencia máxima al impacto: 23 m/s, 7,53 g
Datos de Rendimiento y Curvas de Eficiencia
Comportamiento Energético
- El bajo coeficiente de temperatura-tensión mejora el funcionamiento a altas temperaturas.
- Rendimiento destacado con baja luminosidad y alta sensibilidad a la luz en todo el espectro solar.
- Los diodos de derivación de alto rendimiento minimizan las caídas de potencia provocadas por sombras parciales.
Garantías del Fabricante
- Garantía limitada de 5 años en materiales y mano de obra.
- Garantía limitada de rendimiento eléctrico: 90 % a 10 años.
- Garantía limitada de rendimiento eléctrico: 80 % de la entrega de potencia a 25 años.
Aplicaciones Detalladas y Casos de Uso
Mantenimiento de Baterías a 12 V
- Mantenimiento de carga de baterías de 12 V en vehículos, embarcaciones y caravanas estacionadas.
- Pequeñas instalaciones de autoconsumo desconectadas de la red eléctrica.
Equipos Remotos de Baja Potencia
- Alimentación de equipos de telemetría, señalización y comunicaciones de baja potencia.
- Sistemas de iluminación y vigilancia en ubicaciones aisladas.
Certificaciones y Cumplimiento Normativo Completo
Construcción y Seguridad
- Encapsulación EVA - Sistema avanzado con láminas traseras de triple capa para funcionamiento de alta tensión.
- Caja de conexiones PV-LH0805 - Sellada, hermética y multifuncional para altos niveles de seguridad.
Calidad del Fabricante
- ISO 9001 - Sistema de gestión de calidad de fabricación certificado por Victron Energy.
- Declaración de Conformidad - Módulo fotovoltaico conforme a la documentación oficial de Victron Energy.
Componentes Compatibles de la Serie BlueSolar
Este panel pertenece a la serie BlueSolar de Victron Energy. A continuación se enumeran reguladores de carga complementarios disponibles bajo referencia separada para configurar la solución de carga solar según las necesidades de la instalación.
Reguladores de Carga PWM
- SCC010005000 — BlueSolar PWM-Light Charge Controller 12/24V-5A
- SCC010020050 — BlueSolar PWM-LCD&USB 12/24V-20A
Reguladores de Carga MPPT
- SCC010010050R — BlueSolar MPPT 75/10 Retail
- SCC010015050R — BlueSolar MPPT 75/15 Retail
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, puesta en marcha y resolución de incidencias técnicas.
Panel Solar Victron BlueSolar 20W-12V Policristalino
Referencia: SPP040201200 | Módulo Fotovoltaico Policristalino
La solución definitiva para el mantenimiento de baterías y la alimentación de equipos de baja potencia en sistemas aislados de 12 V.
