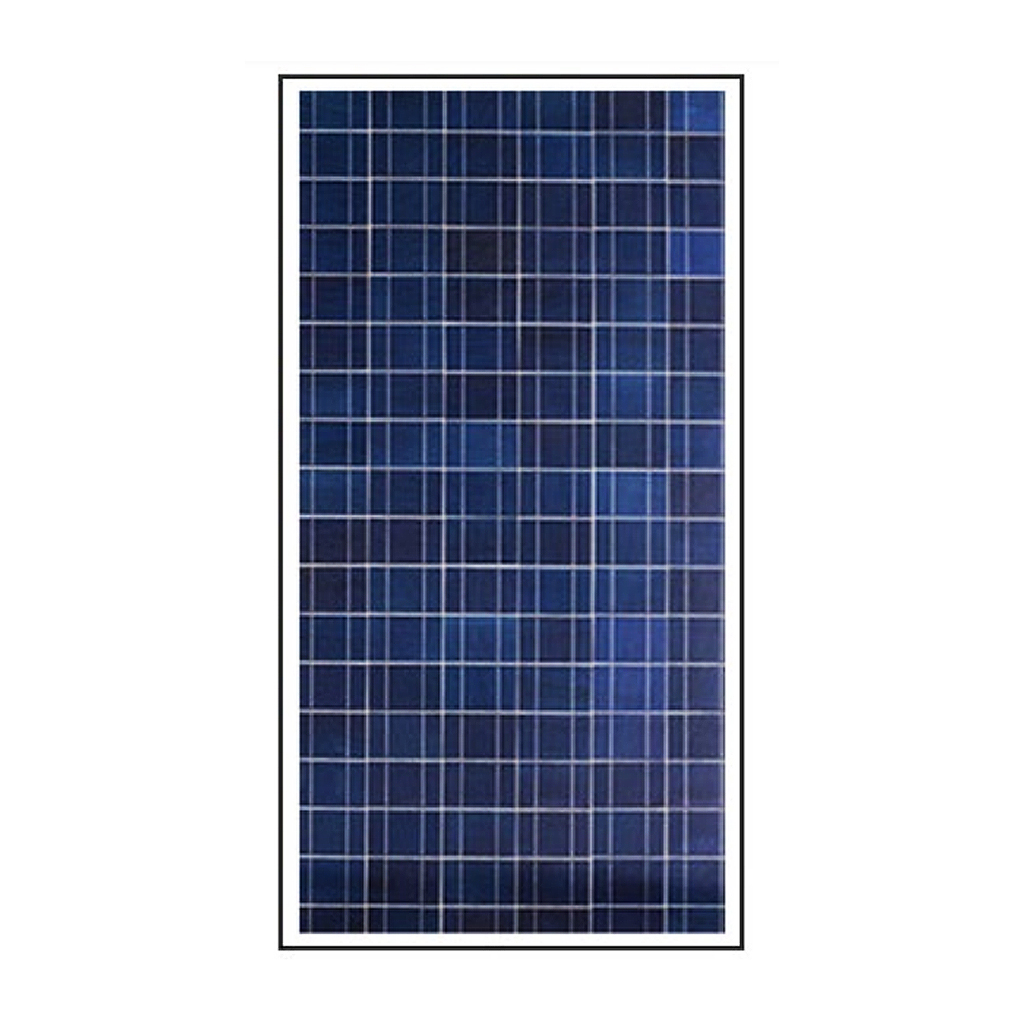

Solar Panel 330W-24V Poly 1980x1002x40mm series 4b
[SPP043302402] Solar Panel 330W-24V Poly 1980x1002x40mm series 4b
Panel solar Victron BlueSolar 330W-24V Policristalino
Potencia nominal: 330 Wp | Tecnología: policristalina, 72 células | Tensión sistema: 24 V
Tensión Vmp: 37,3 V | Corriente Imp: 8,86 A | Dimensiones: 1980x1002x40 mm | Peso: 23 kg
📕 Descarga de documentación
Display Name:
[SPP043302402] Solar Panel 330W-24V Poly 1980x1002x40mm series 4b
HS Code:
85414300
Especificaciones Técnicas Detalladas
- Potencia nominal (PMPP): 330 Wp (tolerancia +/-3 %)
- Tensión de máxima potencia (VMPP): 37,3 V
- Corriente de máxima potencia (IMPP): 8,86 A
- Tensión de circuito abierto (Voc): 44,72 V
- Corriente de cortocircuito (Isc): 9,57 A
- Tensión nominal del sistema: 24 V
- Tensión máxima del sistema: 1000 VDC
- Condiciones de medida: STC (1000 W/m², 25 ºC, AM 1,5)
- Tipo de celda: Policristalina
- Número de celdas: 72 celdas en serie
- Dimensiones: 1980 x 1002 x 40 mm
- Peso neto: 23 kg
- Bastidor: Aluminio
- Vidrio: Templado de alta transmisión
- Caja de conexiones: PV-JB002 sellada y hermética con diodos de derivación
- Cableado y conectores: 900 mm con conectores MC4 (PV-ST01)
- Unidades por embalaje: 1 panel
- Coeficiente de temperatura de PMPP: -0,45 %/ºC
- Coeficiente de temperatura de Voc: -0,35 %/ºC
- Coeficiente de temperatura de Isc: +0,04 %/ºC
- Rango de temperatura de operación: -40 ºC a +85 ºC
- Carga máxima en superficie: 200 kg/m²
- Resistencia máxima al impacto: 23 m/s, 7,53 g
Datos de Rendimiento y Curvas de Eficiencia
Comportamiento Energético
- El bajo coeficiente de temperatura-tensión mejora el funcionamiento a altas temperaturas.
- Rendimiento destacado con baja luminosidad y alta sensibilidad a la luz en todo el espectro solar.
- Los diodos de derivación de alto rendimiento minimizan las caídas de potencia provocadas por sombras parciales.
Garantías del Fabricante
- Garantía limitada de 5 años en materiales y mano de obra.
- Garantía limitada de rendimiento eléctrico: 90 % a 10 años.
- Garantía limitada de rendimiento eléctrico: 80 % de la entrega de potencia a 25 años.
Aplicaciones Detalladas y Casos de Uso
Instalaciones Aisladas a 24 V
- Carga de baterías de 24 V en viviendas aisladas y arreglos fotovoltaicos de mayor potencia.
- Sistemas de autoconsumo desconectados de la red eléctrica.
Bombeo Solar y Equipos Remotos
- Sistemas de bombeo solar y aplicaciones agrícolas alimentadas por energía fotovoltaica.
- Alimentación de equipos de telemetría, señalización y comunicaciones en ubicaciones remotas.
Certificaciones y Cumplimiento Normativo Completo
Construcción y Seguridad
- Encapsulación EVA - Sistema avanzado con láminas traseras de triple capa para funcionamiento de alta tensión.
- Caja de conexiones PV-JB002 - Sellada, hermética y multifuncional para altos niveles de seguridad.
Calidad del Fabricante
- ISO 9001 - Sistema de gestión de calidad de fabricación certificado por Victron Energy.
- Declaración de Conformidad - Módulo fotovoltaico conforme a la documentación oficial de Victron Energy.
Componentes Compatibles de la Serie BlueSolar
Este panel pertenece a la serie BlueSolar de Victron Energy. A continuación se enumeran reguladores de carga complementarios disponibles bajo referencia separada para configurar la solución de carga solar según las necesidades de la instalación.
Reguladores de Carga MPPT
- SCC020030200 — BlueSolar MPPT 100/30
- SCC020050200 — BlueSolar MPPT 100/50
Reguladores de Carga MPPT de Mayor Tensión
- SCC020035000 — BlueSolar MPPT 150/35
- SCC115045222 — BlueSolar MPPT 150/45-MC4
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, puesta en marcha y resolución de incidencias técnicas.
Panel Solar Victron BlueSolar 330W-24V Policristalino
Referencia: SPP043302402 | Módulo Fotovoltaico Policristalino
La solución definitiva para la generación fotovoltaica en sistemas aislados de 24 V que demandan máxima fiabilidad y eficiencia energética.
