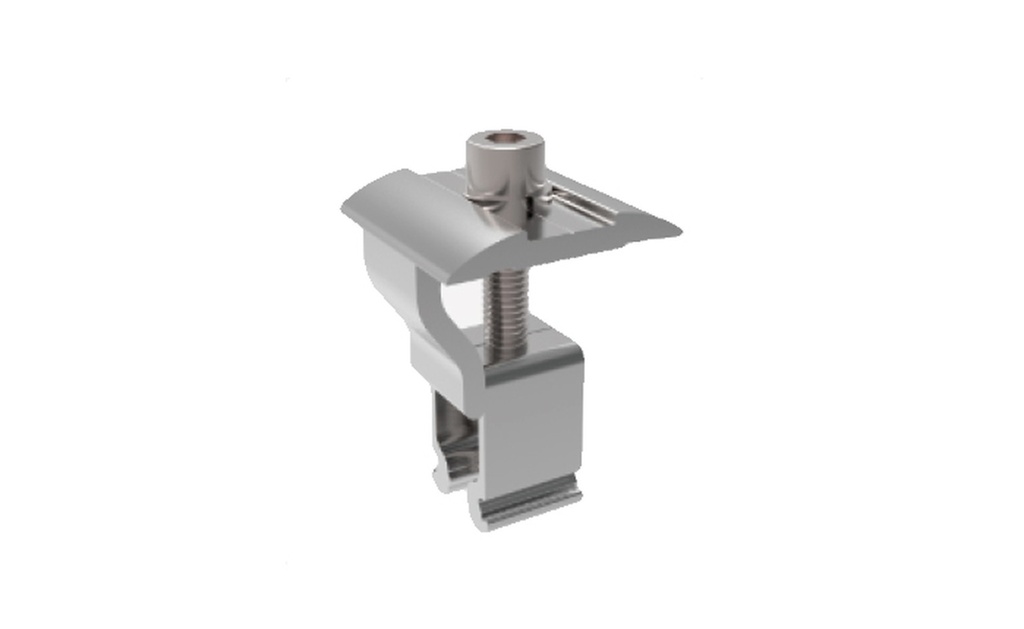

Presor universal (omega/zeta, anodizado plata) ajustable 30 a 35mm | Serie TS - TECHNO SUN
[STR1879] Presor universal (omega/zeta, anodizado plata) ajustable 30 a 35mm | Serie TS - TECHNO SUN
Material is AL6005-T5, Surface finish is ordinary anodize- clear, and black can be chosen. Fasten is A2-70.
📕 Descarga de documentación
Display Name:
[STR1879] Presor universal (omega/zeta, anodizado plata) ajustable 30 a 35mm | Serie TS - TECHNO SUN
Especificaciones Técnicas Detalladas
- Material del cuerpo: Aluminio AL6005-T5
- Acabado superficial: Anodizado plata (claro)
- Tornillería: Acero inoxidable A2-70
- Resistencia a la corrosión: Apta para instalaciones a la intemperie
- Función dual: Omega (T) como presor central o zeta (Z) como presor lateral según posición
- Grosor de panel admitido: 30 a 35 mm
- Ensamblaje: Encaje superior sobre la perfilería con clic de fijación
- Ajuste: Mediante tornillo allen al grosor del panel requerido
- Perfilería: Sistema TS-D2 de Techno Sun
- Módulos fotovoltaicos: Con marco de 30 a 35 mm de grosor
- Posiciones de uso: Central entre módulos o final de hilera
Datos de Rendimiento
Ventajas Operativas
- Una sola referencia válida para posición central y lateral
- Montaje rápido por encaje a clic sobre la perfilería
- Ajuste preciso al grosor del marco con llave allen
Durabilidad
- Aluminio estructural AL6005-T5 de alta resistencia
- Anodizado plata para protección frente a la corrosión
- Tornillería de acero inoxidable A2-70
Aplicaciones Detalladas y Casos de Uso
Instalaciones Fotovoltaicas sobre Cubierta
- Fijación de módulos sobre estructuras inclinadas y coplanares de la serie TS-D2
- Sujeción central entre dos módulos contiguos en posición omega (T)
- Sujeción en el extremo de hilera en posición zeta (Z)
Proyectos Profesionales de Instalación
- Reducción del número de referencias en almacén al cubrir dos funciones con una pieza
- Aceleración del montaje en instalaciones residenciales y comerciales
- Compatibilidad con módulos de marco estándar de 30 a 35 mm de grosor
Calidad de Materiales
Materiales y Tratamientos
- Aluminio AL6005-T5 - Aleación estructural de uso fotovoltaico
- Anodizado plata - Acabado protector frente a la corrosión
- Acero inoxidable A2-70 - Tornillería de alta resistencia mecánica
Componentes Compatibles de la Serie TS-D2
Este presor pertenece al sistema de estructuras TS-D2 de Techno Sun. A continuación se enumeran los componentes complementarios disponibles bajo referencia separada para configurar la solución de montaje completa según las necesidades de la instalación.
Estructuras Coplanares
- ACL01-TS-D2-M35 — Coplanar para 1 panel en vertical (marco 35 mm)
- ACL04-TS-D2-M30 — Coplanar para 4 paneles en vertical (marco 30 mm)
Estructuras Inclinadas Regulables
- AIR01-TS-D2-M35 — Inclinada regulable 20°/45° para 1 panel en vertical
- AIR02-TS-D2-M30 — Inclinada regulable 20°/45° para 2 paneles en vertical
Perfilería y Microrraíl
- TS-D2-EC-2400 — Perfil crudo de 2400 mm sistema D2 en aluminio
- TS-D1-G01-AP-CV-H — Microperfil anodizado para cubierta metálica
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, puesta en marcha y resolución de incidencias técnicas.
Presor Universal Dual T/Z | Serie TS-D2
Referencia: STR1879 | Sujeción de paneles fotovoltaicos
La solución definitiva para la fijación de módulos fotovoltaicos en aplicaciones que demandan máxima fiabilidad y rapidez de montaje.
