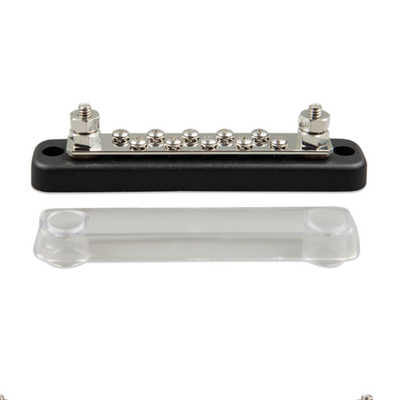

Busbar 150A 2P with 10 screws +cover

Busbar 150A 2P with 10 screws +cover

[VBB115021020] Busbar 150A 2P with 10 screws +cover

https://b2b.technosun.com/web/image/product.template/37088/image_1920?unique=5a393a0

Busbar Victron Energy 150A 2P con 10 tornillos y tapa
Corriente máxima: 150 A | Tensión máxima: 70 VDC | Par de apriete recomendado: 7 N·m
Base de ABS con tapa de policarbonato transparente

    This combination does not exist.

    Para ver los precios, por favor regístrese o inicie sesión con su cuenta.
    Contact Us

    Sales and terms conditions

    Display Name: [VBB115021020] Busbar 150A 2P with 10 screws +cover

    Busbar Victron Energy 150 A 2P con 10 tornillos y cubierta

    Barra colectora bipolar de 150 A y 70 VDC con pletinas de cobre estañado de 2,4 x 19 mm y cubierta transparente de policarbonato

    Barra colectora de distribución en corriente continua con dos polos separados, concebida para agrupar en un único punto todas las derivaciones de positivo y de negativo de una instalación fotovoltaica aislada, náutica o de vehículo. Cada polo está formado por una pletina de cobre estañado de 2,4 x 19 mm que trabaja hasta 150 A continuos y 70 VDC.

    La versión de 10 tornillos ofrece cinco puntos de conexión por polo mediante tornillería 8-32 de acero inoxidable, pensada para cables de sección reducida como los de consumidores auxiliares, monitorización e iluminación. La cubierta transparente de policarbonato permite inspeccionar visualmente el estado de los bornes con la protección puesta.

    SKU

    VBB115021020

    Corriente máxima

    150 A

    Tensión máxima

    70 VDC

    Configuración

    2 polos · 10 tornillos

    Especificaciones Técnicas Detalladas

    Parámetros eléctricos
    Corriente máxima admisible150 A
    Tensión máxima de trabajo70 VDC
    Bancos de baterías compatiblesSistemas de 12, 24 y 48 V nominales
    Material conductor de la pletinaCobre estañado (2,4 x 19 mm)
    Sección de la pletina conductora45,6 mm² por polo
    Terminales de potencia
    Número de espárragos de potencia2 polos independientes (positivo y negativo)
    Diámetro del espárrago6,35 mm (¼ pulgada)
    Altura útil del espárrago17 mm
    Material del espárragoAcero inoxidable
    Material de la tuercaCobre estañado
    Par de apriete recomendado7 N·m (60 lbf·in)
    Terminales de tornillo
    Número de tornillos de conexión10 tornillos de conexión (5 por polo)
    Rosca y diámetro del tornillo8-32 / 4,2 mm
    Material del tornilloAcero inoxidable
    Par de apriete recomendadoAjustar sin forzar la rosca, hasta asiento firme del terminal
    Materiales y construcción
    Material de la baseABS negro, clasificación UL 94 V-0
    Material de la cubiertaPolicarbonato transparente, clasificación UL 94 HB
    Tratamiento superficial del conductorEstañado sobre cobre electrolítico
    Tipo de montajeSuperficie, sobre panel o fondo de armario
    Dimensiones, peso e identificación
    Dimensiones con cubierta (alto x ancho x fondo)45 x 152,4 x 32 mm
    Peso neto0,3 kg
    MarcaVictron Energy
    Denominación del fabricanteBusbar 150A 2P with 10 screws +cover
    Referencia Techno SunVBB115021020

    Datos de Dimensionado y Montaje

    Límites operacionales

    • Corriente continua máxima de 150 A por polo, referida a la pletina de cobre estañado de 2,4 x 19 mm.
    • Tensión máxima de trabajo de 70 VDC, lo que cubre bancos nominales de 12, 24 y 48 V con sus tensiones de absorción y ecualización.
    • Par de apriete recomendado de 7 N·m (60 lbf·in) sobre los espárragos de 6,35 mm de diámetro.
    • Altura útil del espárrago de 17 mm, suficiente para apilar varios terminales de ojal sobre el mismo punto.

    Criterios de dimensionado y buenas prácticas

    • Sección conductora de 45,6 mm² por polo: repartir las cargas de mayor consumo entre distintos puntos de la pletina en lugar de concentrarlas en un extremo.
    • Emplear terminales de ojal prensados del diámetro correcto y una sola arandela por unión, para no reducir la presión de contacto.
    • Revisar el par de apriete tras las primeras semanas de servicio: el asentamiento del cobre puede relajar ligeramente las uniones.
    • Mantener la cubierta de policarbonato colocada durante el servicio normal para evitar contactos accidentales y la caída de herramientas sobre los bornes.

    Aplicaciones Detalladas y Casos de Uso

    chevron_rightInstalaciones fotovoltaicas aisladas de pequeña y media potencia
    • Punto común de positivo y negativo entre banco de baterías, inversor cargador y reguladores de carga.
    • Distribución de los circuitos auxiliares de continua: iluminación LED, bombas, ventilación y equipos de monitorización.
    • Concentración de los negativos de todos los equipos para obtener una referencia común estable en sistemas de 12 y 24 V.
    chevron_rightAplicaciones náuticas y de vehículo
    • Cuadros de continua en embarcaciones de recreo, donde el estañado de las pletinas y el acero inoxidable de la tornillería resisten la atmósfera salina.
    • Autocaravanas y campers: reparto ordenado de los consumidores de 12 V desde la batería de servicio.
    • Vehículos de trabajo y unidades móviles con equipamiento eléctrico auxiliar.
    chevron_rightCuadros y armarios de distribución en corriente continua
    • Montaje en fondo de armario junto a portafusibles, magnetotérmicos de continua y desconectadores.
    • Ordenación del cableado en instalaciones existentes que han crecido por ampliaciones sucesivas.
    • Preparación de puntos de conexión de reserva para futuras ampliaciones del sistema.
    chevron_rightMantenimiento y diagnóstico
    • La cubierta transparente permite inspeccionar el estado de los bornes y detectar oscurecimientos por sobrecalentamiento sin desmontar la protección.
    • Facilita la medición de caídas de tensión entre puntos de la instalación con la pinza o el multímetro apoyado en los espárragos accesibles.
    • Simplifica las maniobras de desconexión selectiva durante trabajos de mantenimiento.

    Certificaciones y Cumplimiento Normativo

    Directivas europeas

    • checkDirectiva de Baja Tensión 2014/35/UE - declarada por Victron Energy B.V. mediante las normas armonizadas EN 60999-1:2000 y EN 60999-2:2003, relativas a los dispositivos de conexión para conductores de cobre.
    • checkRoHS 2011/65/UE y 2015/863/UE - restricción de sustancias peligrosas, evaluada según la norma armonizada EN IEC 63000:2018.
    • checkMarcado CE - aplicado a la familia de barras colectoras Victron Energy desde mayo de 2021.

    Comportamiento de los materiales

    • checkUL 94 V-0 - clasificación de inflamabilidad del cuerpo base de ABS negro, con autoextinción en menos de diez segundos tras retirar la llama.
    • checkCobre estañado - las pletinas conductoras llevan estañado superficial, que limita la oxidación del cobre y estabiliza la resistencia de contacto de las uniones atornilladas.
    • checkAcero inoxidable - espárragos y tornillería de conexión en acero inoxidable, apto para ambientes húmedos y salinos.

    Sistema de calidad del fabricante

    • checkNEN EN ISO 9001:2015 - sistema de gestión de la calidad de Victron Energy B.V. certificado por TÜV Nederland para el desarrollo, suministro y reparación de cargadores, inversores, convertidores y equipos eléctricos relacionados.
