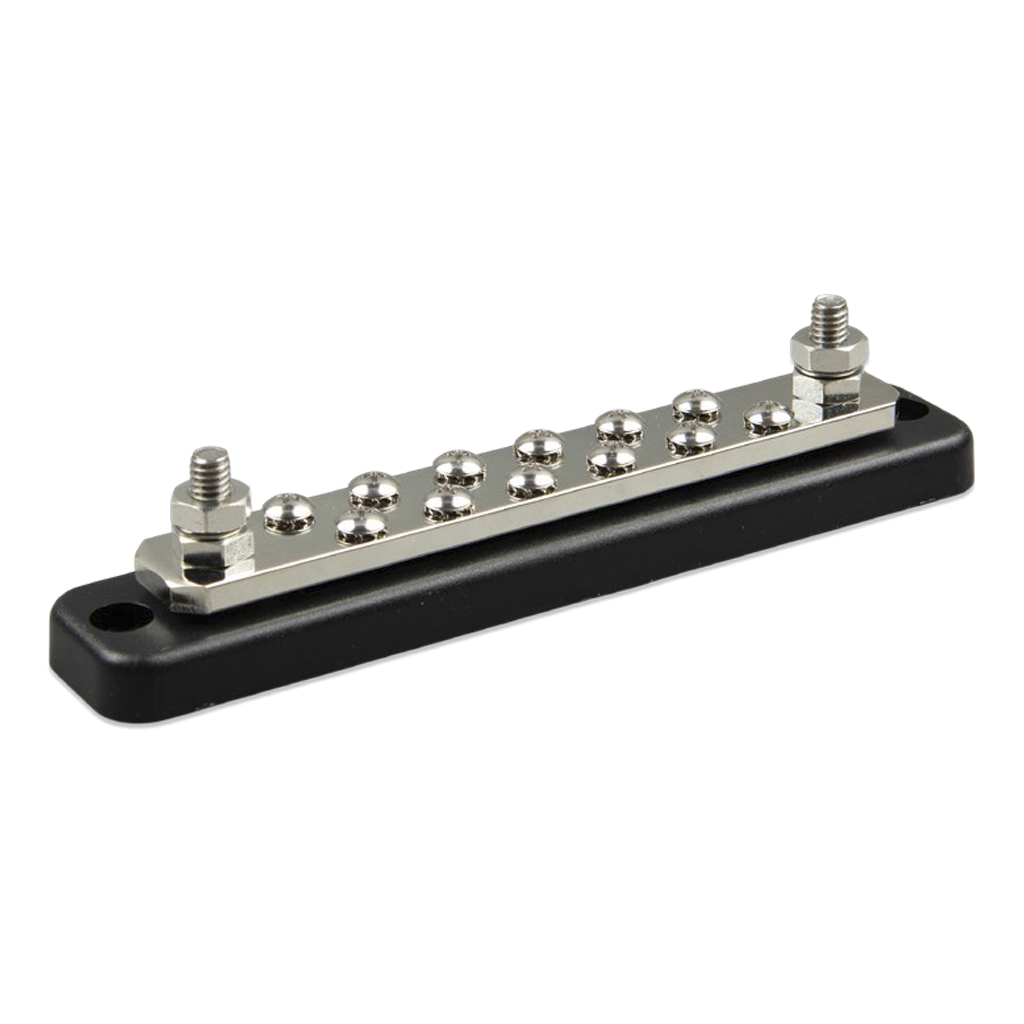

Busbar 250A 2P with 12 screws +cover

[VBB125021220] Busbar 250A 2P with 12 screws +cover

https://b2b.technosun.com/web/image/product.template/37091/image_1920?unique=d22a8c6

Busbar 250A 2P con 12 tornillos + cubierta Victron Energy. Distribuye hasta 250A en 2 polos para sistemas solares residenciales y comerciales. Paneles NO incluidos.

    This combination does not exist.

    Para ver los precios, por favor regístrese o inicie sesión con su cuenta.
    Contact Us

    Sales and terms conditions

    Display Name: [VBB125021220] Busbar 250A 2P with 12 screws +cover
    HS Code: 85369010

    Busbar Victron Energy 250 A 2P con 12 tornillos y cubierta

    Barra colectora bipolar de 250 A y 70 VDC con pletinas de cobre estañado de 6,35 x 25 mm y cubierta de ABS

    Barra colectora bipolar de 250 A que reúne en un mismo bloque el positivo y el negativo de una instalación de continua. Cada polo dispone de una pletina de cobre estañado de 6,35 x 25 mm, es decir 158,75 mm² de sección conductora, y de espárragos de acero inoxidable de 8 mm para los cables de mayor calibre.

    La versión de 12 tornillos añade seis puntos de conexión por polo con rosca 10-24 de 4,8 mm, adecuados para las derivaciones de menor sección que conviven con las líneas principales: reguladores de carga, monitores de batería, alumbrado o equipos de comunicaciones. La cubierta de ABS negro UL 94 V-2 cierra el conjunto y aísla ambos polos entre sí.

    SKU

    VBB125021220

    Corriente máxima

    250 A

    Tensión máxima

    70 VDC

    Configuración

    2 polos · 12 tornillos

    Especificaciones Técnicas Detalladas

    Parámetros eléctricos
    Corriente máxima admisible250 A
    Tensión máxima de trabajo70 VDC
    Bancos de baterías compatiblesSistemas de 12, 24 y 48 V nominales
    Material conductor de la pletinaCobre estañado (6,35 x 25 mm)
    Sección de la pletina conductora158,75 mm² por polo
    Terminales de potencia
    Número de espárragos de potencia2 polos independientes (positivo y negativo)
    Diámetro del espárrago8 mm (5/16 pulgada)
    Altura útil del espárrago17 mm
    Material del espárragoAcero inoxidable
    Material de la tuercaCobre estañado
    Par de apriete recomendado13 N·m (110 lbf·in)
    Terminales de tornillo
    Número de tornillos de conexión12 tornillos de conexión (6 por polo)
    Rosca y diámetro del tornillo10-24 / 4,8 mm
    Material del tornilloAcero inoxidable
    Par de apriete recomendadoAjustar sin forzar la rosca, hasta asiento firme del terminal
    Materiales y construcción
    Material de la baseABS negro, clasificación UL 94 V-0
    Material de la cubiertaABS negro, clasificación UL 94 V-2
    Tratamiento superficial del conductorEstañado sobre cobre electrolítico
    Tipo de montajeSuperficie, sobre panel o fondo de armario
    Dimensiones, peso e identificación
    Dimensiones con cubierta (alto x ancho x fondo)48 x 237 x 70 mm
    Dimensiones sin cubierta (alto x ancho x fondo)41 x 201 x 38 mm
    Peso neto0,35 kg
    MarcaVictron Energy
    Denominación del fabricanteBusbar 250A 2P with 12 screws +cover
    Referencia Techno SunVBB125021220
    Código EAN8719076056393

    Datos de Dimensionado y Montaje

    Límites operacionales

    • Corriente continua máxima de 250 A por polo sobre la pletina de 6,35 x 25 mm.
    • Tensión máxima de trabajo de 70 VDC, compatible con sistemas de 12, 24 y 48 V nominales.
    • Par de apriete recomendado de 13 N·m (110 lbf·in) sobre los espárragos de 8 mm.
    • Altura útil del espárrago de 17 mm, que permite superponer terminales de ojal de gran sección.

    Criterios de dimensionado y buenas prácticas

    • Sección de 158,75 mm² por polo: reservar los espárragos para las líneas de potencia (inversor cargador y banco de baterías) y los tornillos 10-24 para las derivaciones auxiliares.
    • Emplear una llave dinamométrica en los espárragos; el par de 13 N·m es determinante para mantener baja la resistencia de contacto a 250 A.
    • Prever un espacio libre alrededor del bloque para el radio de curvatura de los cables de 50 mm² y superiores, evitando esfuerzos permanentes sobre los espárragos.
    • Con la cubierta montada el conjunto ocupa 48 x 237 x 70 mm; sin ella, 41 x 201 x 38 mm. Dimensionar el hueco del armario con la cubierta colocada.

    Aplicaciones Detalladas y Casos de Uso

    chevron_rightSistemas fotovoltaicos aislados de potencia media
    • Unión entre banco de baterías de litio o plomo e inversores cargadores de 3 a 5 kVA.
    • Concentración de las salidas de varios reguladores MPPT sobre un mismo punto de batería.
    • Instalaciones con cargador de red o grupo electrógeno que comparten el mismo bus de continua.
    chevron_rightSistemas híbridos y de respaldo
    • Cuadros de continua de sistemas de respaldo para vivienda, con varias líneas críticas separadas.
    • Instalaciones que combinan generación fotovoltaica y carga desde red en el mismo banco.
    • Reparto de la carga entre módulos de batería conectados en paralelo, con recorridos de cable equilibrados desde la barra.
    chevron_rightAplicaciones náuticas y vehículos especiales
    • Embarcaciones con banco de servicio y consumidores de continua de alta demanda.
    • Vehículos taller, ambulancias y unidades móviles con equipamiento eléctrico embarcado.
    • Sistemas con bow thruster, molinete o compresores alimentados en continua.
    chevron_rightInstalaciones profesionales y armarios técnicos
    • Cuadros de continua en casetas de bombeo y estaciones de riego autónomas.
    • Sistemas de alimentación ininterrumpida en continua para equipos de telecomunicaciones.
    • Bancadas de ensayo y talleres de reparación con fuentes de continua de alta corriente.

    Certificaciones y Cumplimiento Normativo

    Directivas europeas

    • checkDirectiva de Baja Tensión 2014/35/UE - declarada por Victron Energy B.V. mediante las normas armonizadas EN 60999-1:2000 y EN 60999-2:2003, relativas a los dispositivos de conexión para conductores de cobre.
    • checkRoHS 2011/65/UE y 2015/863/UE - restricción de sustancias peligrosas, evaluada según la norma armonizada EN IEC 63000:2018.
    • checkMarcado CE - aplicado a la familia de barras colectoras Victron Energy desde mayo de 2021.

    Comportamiento de los materiales

    • checkUL 94 V-0 - clasificación de inflamabilidad del cuerpo base de ABS negro, con autoextinción en menos de diez segundos tras retirar la llama.
    • checkCobre estañado - las pletinas conductoras llevan estañado superficial, que limita la oxidación del cobre y estabiliza la resistencia de contacto de las uniones atornilladas.
    • checkAcero inoxidable - espárragos y tornillería de conexión en acero inoxidable, apto para ambientes húmedos y salinos.

    Sistema de calidad del fabricante

    • checkNEN EN ISO 9001:2015 - sistema de gestión de la calidad de Victron Energy B.V. certificado por TÜV Nederland para el desarrollo, suministro y reparación de cargadores, inversores, convertidores y equipos eléctricos relacionados.

    Servicio Técnico Profesional Techno Sun

    Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, puesta en marcha y resolución de incidencias técnicas.

    STOCK PERMANENTE ENVÍO 24-48H GARANTÍA OFICIAL VICTRON ENERGY

    Busbar Victron 250 A 2P con 12 tornillos y cubierta

    Referencia: VBB125021220 | Barra colectora bipolar de distribución en corriente continua

    La solución definitiva para concentrar y repartir la corriente continua de un sistema fotovoltaico en un único punto de conexión ordenado, accesible y protegido.
