  2. Busbar 600A 4P cover [VBB160040010] Busbar 600A 4P cover
Busbar 600A 4P cover

Busbar 600A 4P cover

[VBB160040010] Busbar 600A 4P cover

https://b2b.technosun.com/web/image/product.template/32892/image_1920?unique=250fd6b

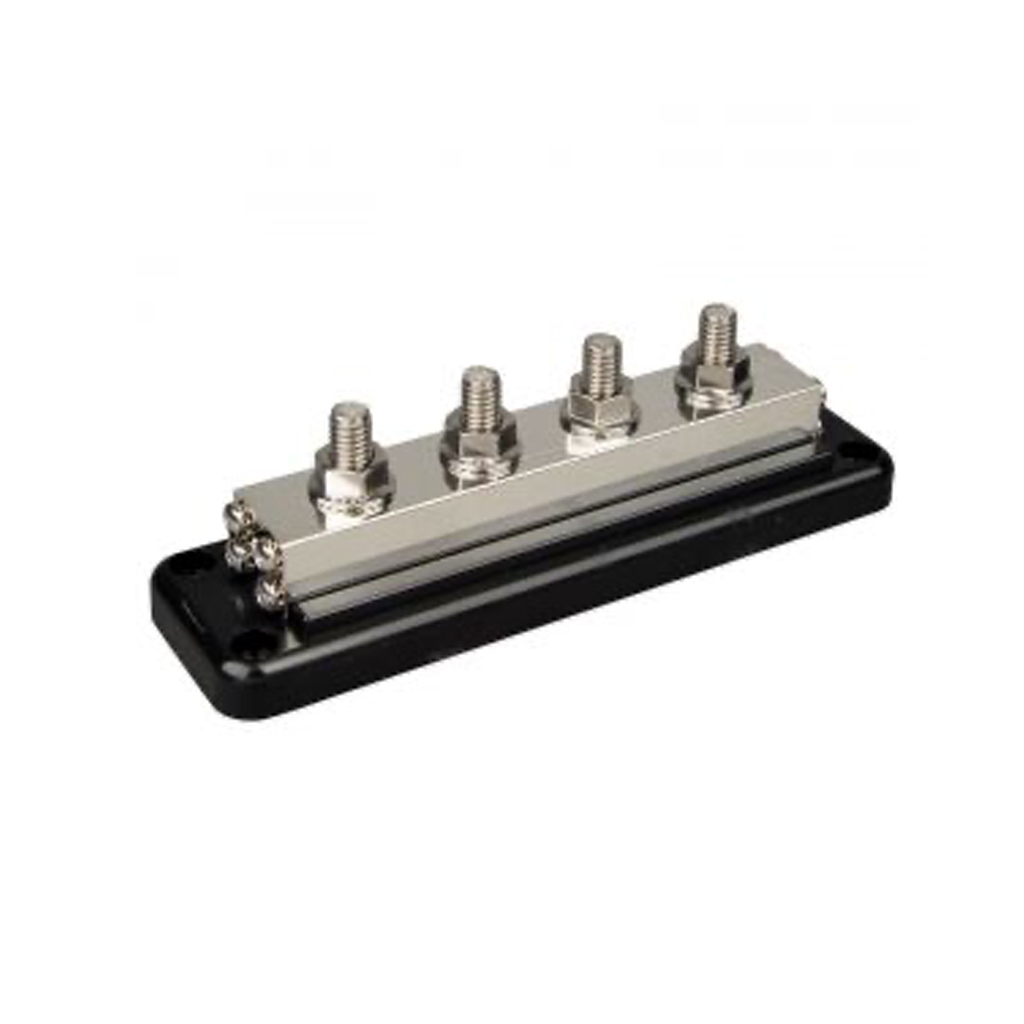

Busbar Victron Energy 600A 4P con tapa
Corriente máxima: 600 A | Tensión máxima: 70 VDC | Terminales de acero inoxidable
Base y tapa de ABS negro

    This combination does not exist.

    Para ver los precios, por favor regístrese o inicie sesión con su cuenta.
    Contact Us

    Sales and terms conditions

    Display Name: [VBB160040010] Busbar 600A 4P cover

    Busbar Victron Energy 600 A 4P con cubierta

    Barra colectora de 600 A y 70 VDC con cuatro espárragos de 9,53 mm, ocho tornillos auxiliares y pletina de cobre estañado de 19 x 24 mm

    Barra colectora de alta corriente con cuatro espárragos de acero inoxidable de 9,53 mm y una pletina de cobre estañado de 19 x 24 mm, equivalente a 456 mm² de sección conductora. Está dimensionada para 600 A continuos y 70 VDC, el rango de trabajo habitual de los sistemas de continua de gran potencia con inversores cargadores en paralelo o bancos de litio de elevada capacidad.

    Junto a los cuatro puntos de potencia incorpora ocho tornillos auxiliares de 4,2 mm para las derivaciones de baja corriente, lo que evita tener que apilar terminales pequeños sobre los espárragos principales. La cubierta de ABS negro UL 94 V-2 protege el conjunto, que ocupa 65 x 216 x 86 mm y pesa 0,75 kg.

    SKU

    VBB160040010

    Corriente máxima

    600 A

    Espárragos de potencia

    4 de 9,53 mm

    Tornillos auxiliares

    8 de 4,2 mm

    Especificaciones Técnicas Detalladas

    Parámetros eléctricos
    Corriente máxima admisible600 A
    Tensión máxima de trabajo70 VDC
    Bancos de baterías compatiblesSistemas de 12, 24 y 48 V nominales
    Material conductor de la pletinaCobre estañado (19 x 24 mm)
    Sección de la pletina conductora456 mm² por polo
    Terminales de potencia
    Número de espárragos de potencia4 espárragos de alta corriente sobre una pletina común
    Diámetro del espárrago9,53 mm (3/8 pulgada)
    Altura útil del espárrago19 mm
    Material del espárragoAcero inoxidable
    Material de la tuercaAcero inoxidable (tuerca con brida)
    Par de apriete recomendado20 N·m (180 lbf·in)
    Terminales de tornillo
    Número de tornillos de conexión8 tornillos de baja corriente
    Rosca y diámetro del tornillo#8 (0,164 pulgada) / 4,2 mm
    Material del tornilloAcero inoxidable
    Par de apriete recomendado2 N·m (17 lbf·in)
    Materiales y construcción
    Material de la baseABS negro, clasificación UL 94 V-0
    Material de la cubiertaABS negro, clasificación UL 94 V-2
    Tratamiento superficial del conductorEstañado sobre cobre electrolítico
    Tipo de montajeSuperficie, sobre panel o fondo de armario
    Dimensiones, peso e identificación
    Dimensiones con cubierta (alto x ancho x fondo)65 x 216 x 86 mm
    Peso neto0,75 kg
    MarcaVictron Energy
    Denominación del fabricanteBusbar 600A 4P + cover
    Referencia Techno SunVBB160040010

    Datos de Dimensionado y Montaje

    Límites operacionales

    • Corriente continua máxima de 600 A sobre la pletina de cobre estañado de 19 x 24 mm.
    • Tensión máxima de trabajo de 70 VDC, cubriendo sistemas de 12, 24 y 48 V nominales.
    • Par de apriete de 20 N·m (180 lbf·in) en los espárragos de potencia, con tuerca de brida de acero inoxidable.
    • Par de apriete de 2 N·m (17 lbf·in) en los ocho tornillos auxiliares de baja corriente.
    • Altura útil del espárrago de 19 mm, prevista para terminales de ojal de 95 y 120 mm².

    Criterios de dimensionado y buenas prácticas

    • Sección de 456 mm²: reservar los cuatro espárragos para las líneas de potencia y llevar la instrumentación, los reguladores pequeños y las cargas auxiliares a los tornillos de 4,2 mm.
    • A 600 A el par de apriete es crítico. Utilizar llave dinamométrica y comprobar el valor tras las primeras horas de servicio con carga.
    • Limpiar y desengrasar los terminales antes del montaje: cualquier película aislante en la superficie de contacto se traduce en calentamiento localizado.
    • Reservar espacio para el radio de curvatura de cables de 95 mm² y superiores; el conjunto con cubierta ocupa 65 x 216 x 86 mm.

    Aplicaciones Detalladas y Casos de Uso

    chevron_rightSistemas de continua de gran potencia
    • Bus principal de instalaciones con varios inversores cargadores en paralelo sobre 48 V.
    • Bancos de litio de alta capacidad, donde la corriente de descarga instantánea supera ampliamente los 200 A.
    • Instalaciones trifásicas en isla con tres inversores cargadores compartiendo el mismo banco.
    chevron_rightAplicaciones náuticas profesionales
    • Embarcaciones con propulsión eléctrica auxiliar o consumidores de arranque de alta demanda.
    • Buques de trabajo y embarcaciones de pasaje con bancos de servicio de gran capacidad.
    • Sistemas donde el estañado del cobre y el acero inoxidable son necesarios frente a la corrosión salina.
    chevron_rightVehículos industriales y unidades móviles
    • Camiones taller, unidades de televisión y vehículos de emergencia con equipamiento embarcado.
    • Maquinaria con sistemas hidráulicos accionados eléctricamente desde banco de continua.
    • Plataformas móviles de generación con banco de baterías y cargador de alta potencia.
    chevron_rightInstalaciones industriales y de respaldo
    • Salas técnicas con sistemas de respaldo en continua de elevada corriente.
    • Sistemas de bombeo solar de gran caudal alimentados desde banco de baterías.
    • Microrredes y almacenamiento en sistemas de autoconsumo industrial.

    Certificaciones y Cumplimiento Normativo

    Directivas europeas

    • checkDirectiva de Baja Tensión 2014/35/UE - declarada por Victron Energy B.V. mediante las normas armonizadas EN 60999-1:2000 y EN 60999-2:2003, relativas a los dispositivos de conexión para conductores de cobre.
    • checkRoHS 2011/65/UE y 2015/863/UE - restricción de sustancias peligrosas, evaluada según la norma armonizada EN IEC 63000:2018.
    • checkMarcado CE - aplicado a la familia de barras colectoras Victron Energy desde mayo de 2021.

    Comportamiento de los materiales

    • checkUL 94 V-0 - clasificación de inflamabilidad del cuerpo base de ABS negro, con autoextinción en menos de diez segundos tras retirar la llama.
    • checkCobre estañado - las pletinas conductoras llevan estañado superficial, que limita la oxidación del cobre y estabiliza la resistencia de contacto de las uniones atornilladas.
    • checkAcero inoxidable - espárragos y tornillería de conexión en acero inoxidable, apto para ambientes húmedos y salinos.

    Sistema de calidad del fabricante

    • checkNEN EN ISO 9001:2015 - sistema de gestión de la calidad de Victron Energy B.V. certificado por TÜV Nederland para el desarrollo, suministro y reparación de cargadores, inversores, convertidores y equipos eléctricos relacionados.

    Servicio Técnico Profesional Techno Sun

    Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, puesta en marcha y resolución de incidencias técnicas.

    STOCK PERMANENTE ENVÍO 24-48H GARANTÍA OFICIAL VICTRON ENERGY

    Busbar Victron 600 A 4P con cubierta

    Referencia: VBB160040010 | Barra colectora de alta corriente para sistemas de continua

    La solución definitiva para concentrar y repartir la corriente continua de un sistema fotovoltaico en un único punto de conexión ordenado, accesible y protegido.
