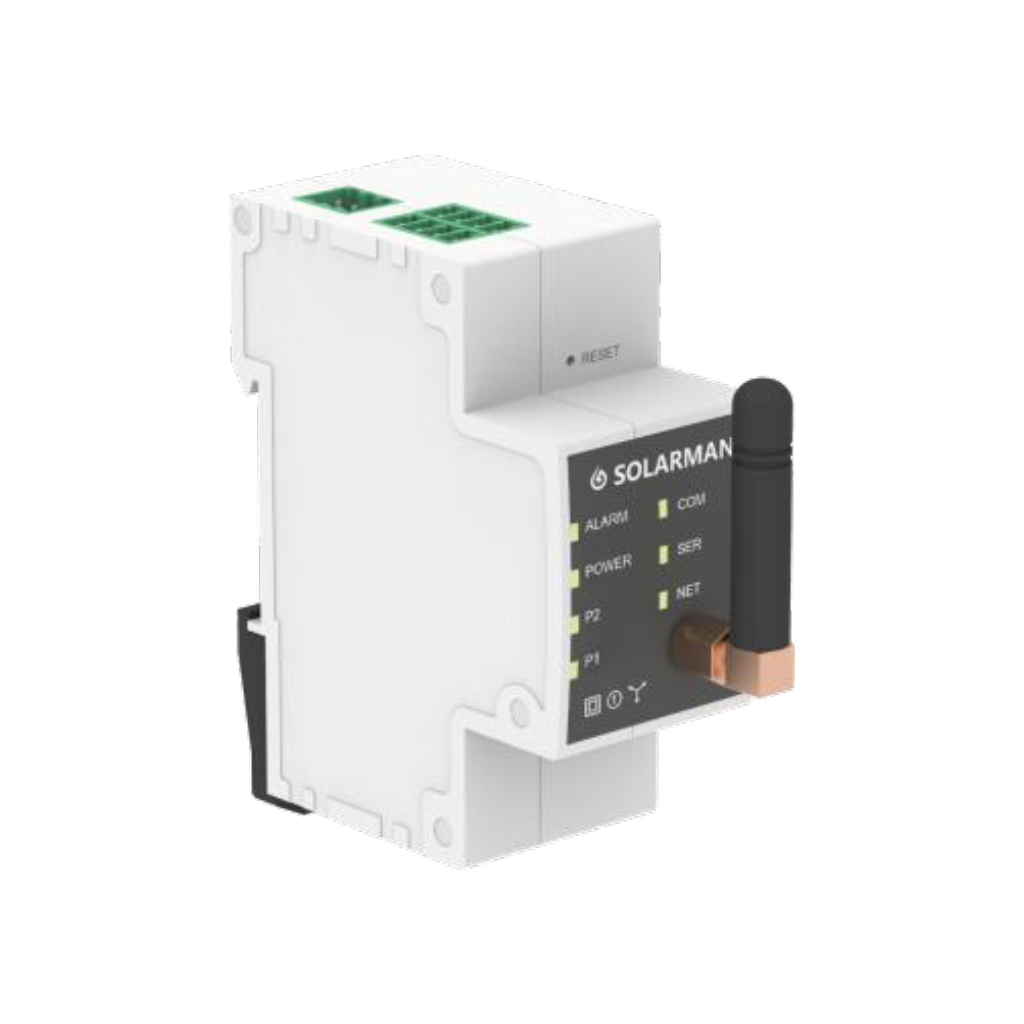

Azzurro ENERGY METER FOR 3-PH INVERTER 2G
[ZSM-METER-3PH-2G] Azzurro ENERGY METER FOR 3-PH INVERTER 2G
• Contador de energía trifásico para lectura y monitorización de consumos
• Tráfico de datos de red móvil 2G incluido durante 5 años
This product is no longer available.
📕 Descarga de documentación
Display Name:
[ZSM-METER-3PH-2G] Azzurro ENERGY METER FOR 3-PH INVERTER 2G
Especificaciones Técnicas Detalladas
- Fuente de alimentación: Integrada trifásica 380V
- Voltaje nominal: 3x220V (380V fase-fase)
- Frecuencia nominal: 50Hz / 60Hz
- Corriente máxima nominal: 100 A
- Potencia máxima nominal: 69 kW
- Consumo propio: 3 W
- Tipo de medida: Sensores de corriente de núcleo dividido incluidos
- Número de sensores: 6
- Medida bidireccional: Sí (importación y exportación de energía)
- Exactitud: Clase 1 (1%)
- Dimensiones: 91,5 x 85 x 36 mm
- Sistema de montaje: Carril DIN 35 mm
- Comunicación con el servidor: 2G (tarjeta SIM y tráfico de datos incluidos)
- Puertos adicionales: RS485
- Temperatura de trabajo: -40°C a +85°C
Datos de Rendimiento y Capacidades de Medida
Límites Operacionales
- Medida hasta 100 A por fase y 69 kW de potencia total
- Rango de temperatura amplio de -40°C a +85°C
- Exactitud de clase 1 en todo el rango de medida
Conectividad y Datos
- Envío de datos al portal mediante red móvil 2G integrada
- Tarjeta SIM y tráfico de datos incluidos de fábrica
- Puerto RS485 para integración con el inversor
Aplicaciones Detalladas y Casos de Uso
Autoconsumo Fotovoltaico Trifásico
- Lectura precisa del intercambio de energía con la red en instalaciones trifásicas
- Optimización del autoconsumo gestionando la inyección de excedentes
- Control de cargas según la potencia disponible en cada fase
Monitorización Remota sin WiFi
- Instalaciones sin cobertura WiFi estable gracias a la conectividad 2G integrada
- Seguimiento del consumo y la producción desde el portal de monitorización ZCS Azzurro
- Despliegue rápido con tarjeta SIM y tráfico de datos preconfigurados
Instalación en Cuadro Eléctrico
- Montaje compacto en carril DIN de 35 mm dentro del cuadro de protecciones
- Medida no invasiva mediante sensores de corriente de núcleo dividido
- Funcionamiento fiable en entornos con temperaturas extremas
Certificaciones y Cumplimiento Normativo
Conformidad Europea
- CE - Marcado de conformidad europea
- RoHS - Restricción de sustancias peligrosas
Componentes Compatibles de la Serie Azzurro Accessories
Este contador pertenece a la gama de accesorios ZCS Azzurro. A continuación se enumeran componentes complementarios disponibles bajo referencia separada para configurar la solución de monitorización según las necesidades de la instalación.
Pinzas y Transformadores de Corriente
- ZST-ACC-TA3PH200 — Pinza CT TA 200A trifásica
- ZST-ACC-TA3PH600 — Pinza CT TA 600/5 A
Conectores y Tapones
- ACC2708 — Conector AC para 3000-6000TLM-V3 e HYD
Monitorización
- ZVM-CONNEXT — Pasarela de monitorización Azzurro
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, puesta en marcha y resolución de incidencias técnicas.
Contador de Energía Trifásico ZCS Azzurro ZSM-METER-3PH-2G
Referencia: ZSM-METER-3PH-2G | Contador de energía trifásico 2G
La solución definitiva para la medida y monitorización del autoconsumo trifásico en aplicaciones que demandan máxima fiabilidad y conectividad independiente de la red WiFi.
