  2. Azzurro ENERGY METER DTSU666-CT 3PH [ZSM-METER-DTSU] Azzurro ENERGY METER DTSU666-CT 3PH
Azzurro ENERGY METER DTSU666-CT 3PH

Azzurro ENERGY METER DTSU666-CT 3PH

[ZSM-METER-DTSU] Azzurro ENERGY METER DTSU666-CT 3PH

https://b2b.technosun.com/web/image/product.template/43770/image_1920?unique=ea0f438

• Para usar junto con el sensor de corriente n. ° 3 con máx 5A de corriente secundaria
• Comunicación RS485 con inversor (modbus); max 4 Contadores por cada inversor

    This combination does not exist.

    Para ver los precios, por favor regístrese o inicie sesión con su cuenta.
    Contact Us

    Sales and terms conditions

    Display Name: [ZSM-METER-DTSU] Azzurro ENERGY METER DTSU666-CT 3PH

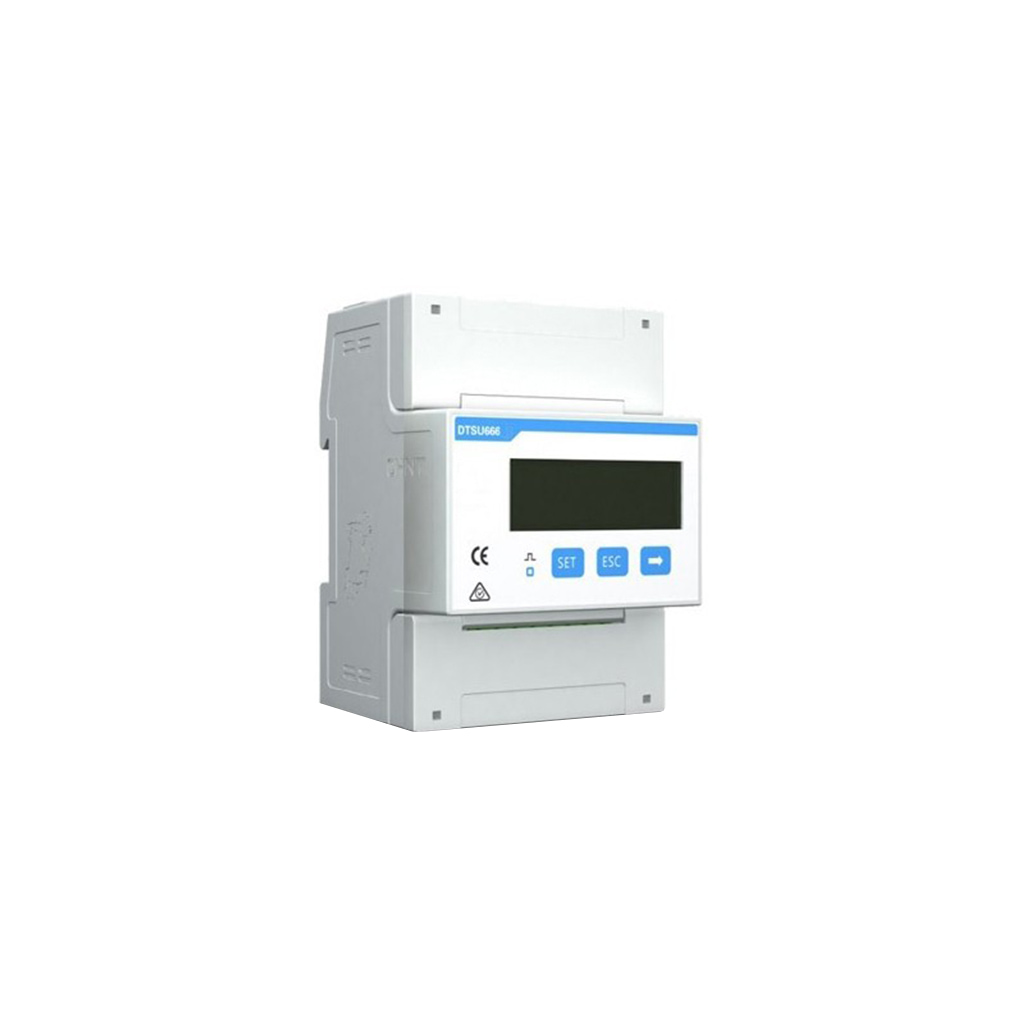

    Contador de energía trifásico ZCS Azzurro DTSU666-CT con tres transformadores de corriente de 200/5 A

    Medidor bidireccional para carril DIN con comunicación RS485 Modbus hacia inversores de red ZCS Azzurro

    El ZSM-METER-DTSU es el contador de energía trifásico que ZCS Azzurro emplea para leer el intercambio con la red en el punto de conexión de una instalación fotovoltaica. Se trata de un medidor electrónico de cuatro hilos con montaje en carril DIN, medida bidireccional y comunicación RS485 con protocolo Modbus, que traslada al inversor la potencia realmente importada o exportada en cada instante. El suministro incluye los tres transformadores de corriente de 200 A / 5 A necesarios para la medida indirecta, por lo que no es preciso definir la relación de transformación en el momento del pedido.

    SKU

    ZSM-METER-DTSU

    Tipo de red

    Trifásica de cuatro hilos

    Clase de exactitud

    Clase 1 en energía activa

    Comunicación

    RS485 Modbus

    Especificaciones Técnicas Detalladas

    • Tipo de conexión: trifásica de cuatro hilos (3P4W)
    • Tensión nominal: 3 x 220 / 380 V, admite igualmente 3 x 57,7 / 100 V
    • Intervalo de tensión de trabajo: de 0,7 a 1,2 veces la tensión nominal
    • Entrada de corriente por transformador: 1,5(6) A, prevista para transformadores de secundario de 5 A
    • Entrada de corriente por conexión directa: 5(80) A
    • Transformadores incluidos: tres unidades de 200 A / 5 A
    • Frecuencia nominal: 50 Hz o 60 Hz
    • Clase de exactitud: clase 1 en energía activa
    • Medida bidireccional: sí, distingue energía importada y exportada
    • Normas de medida: IEC 62052-11 e IEC 62053-21
    • Consumo propio: inferior o igual a 1 W y 5 VA
    • Puerto de comunicación: RS485
    • Protocolos soportados: Modbus y DL/T
    • Contadores admitidos por inversor: hasta cuatro unidades
    • Magnitudes registradas: energía activa total en kWh y energía reactiva total en kvarh
    • Magnitudes instantáneas: potencia activa en kW, potencia reactiva en kvar, corriente eficaz, tensión eficaz, frecuencia y factor de potencia
    • Pantalla: LCD de 7 caracteres de siete segmentos, con dígitos de 5,3 x 2,8 mm
    • Indicador LED: impulsos proporcionales a la energía medida en kWh
    • Sistema de montaje: carril DIN de 35 mm
    • Dimensiones del medidor: 98 x 65 x 72 mm
    • Peso del medidor: 0,4 kg aproximadamente
    • Temperatura de funcionamiento: -40 °C a +75 °C
    • Temperatura de almacenamiento: -40 °C a +85 °C
    • Humedad relativa admitida: inferior o igual al 95 %
    • Grado de protección: IP54
    • Fabricante del medidor: Zhejiang Chint Instrument and Meter
    • Código EAN: 8435438805637

    Tabla Resumen de Datos Técnicos

    Parámetro DTSU666-CT trifásico
    Tipo de conexiónTrifásica de cuatro hilos, 3P4W
    Tensión nominal3 x 220 / 380 V
    Intervalo de tensión0,7 Un a 1,2 Un
    Corriente vía transformador1,5(6) A
    Corriente en conexión directa5(80) A
    Transformadores suministrados3 unidades de 200 A / 5 A
    Frecuencia50 Hz o 60 Hz
    Clase de exactitudClase 1 en activa
    Normas de medidaIEC 62052-11, IEC 62053-21
    ComunicaciónRS485, Modbus y DL/T
    Consumo propioInferior o igual a 1 W, 5 VA
    Grado de protecciónIP54
    Temperatura de trabajo-40 °C a +75 °C
    Dimensiones y peso98 x 65 x 72 mm, 0,4 kg aproximadamente
    MontajeCarril DIN de 35 mm

    Integración con el Inversor y Criterios de Instalación

    Función dentro de la instalación

    • Lectura del intercambio de energía con la red en instalaciones trifásicas.
    • Monitorización diurna de la producción y del consumo en inversores de red ZCS Azzurro.
    • Base de medida para las estrategias de limitación de vertido a la red.
    • Registro de energía activa y reactiva acumulada para el seguimiento de la instalación.

    Conexión de los transformadores de corriente

    • Se emplea con tres sensores de corriente de secundario máximo de 5 A, uno por fase.
    • El suministro incorpora tres transformadores de relación 200 A / 5 A.
    • Para intensidades superiores existe la referencia ZST-ACC-TA3PH600, de relación 600 A / 5 A y el mismo secundario.
    • Cada transformador debe abrazar únicamente el conductor de su fase, respetando el sentido de la flecha hacia el contador de compañía.

    Bus RS485

    • Comunicación Modbus sobre RS485 con el puerto correspondiente del inversor.
    • Se recomienda cable de categoría 5 o 6 trenzado y apantallado para el bus de datos.
    • Un mismo inversor admite la lectura de hasta cuatro contadores en el mismo bus.
    • Comprobar en la pantalla del medidor la dirección Modbus y los parámetros de comunicación antes de la puesta en marcha.

    Ubicación en el cuadro

    • Montaje sobre carril DIN de 35 mm en cuadro de protección o en armario de contadores.
    • Colocación en las proximidades del contador de intercambio para medir todos los flujos de entrada y salida.
    • El grado IP54 exige que el medidor quede alojado en envolvente cuando se instale en exterior.
    • Amplio margen térmico de trabajo, de -40 °C a +75 °C, apto para armarios expuestos.

    Aplicaciones Detalladas y Casos de Uso

    chevron_right Autoconsumo trifásico con control del vertido
    • Instalaciones con suministro trifásico de 400 V donde la distribuidora limita o prohíbe la inyección de excedentes.
    • Lectura simultánea de las tres fases para el cálculo del balance neto del punto de conexión.
    • Medida bidireccional que distingue la energía tomada de la red de la entregada a la misma.
    chevron_right Supervisión de consumo en pequeña y mediana industria
    • Naves, talleres y explotaciones con cuadros trifásicos y corrientes de hasta 200 A por fase con los transformadores suministrados.
    • Visualización local en pantalla de tensión, corriente, potencia y factor de potencia por el personal de mantenimiento.
    • Integración del contador en sistemas de supervisión mediante el protocolo Modbus sobre RS485.
    chevron_right Instalaciones con varios contadores en el mismo bus
    • Configuraciones que requieren medir a la vez el punto de intercambio y uno o varios puntos de producción.
    • Hasta cuatro contadores asociados a un mismo inversor, cada uno con su dirección en el bus.
    • Ampliación posterior de la instalación sin sustituir el equipo de medida ya instalado.

    Certificaciones y Cumplimiento Normativo

    Seguridad eléctrica y compatibilidad electromagnética

    • check EN 61010-1:2010 y EN 61010-2-030:2010 - seguridad de equipos de medida y ensayo
    • check EN 61326-1:2013 y EN 61326-2-1:2013 - compatibilidad electromagnética de equipos de medida
    • check Ensayo y certificación - TÜV SÜD Product Service GmbH

    Directivas europeas y metrología

    • check Directiva 2014/35/UE - material eléctrico destinado a utilizarse con determinados límites de tensión
    • check Directiva 2014/30/UE - compatibilidad electromagnética
    • check Directiva 2011/65/UE - restricción de sustancias peligrosas
    • check IEC 62052-11 e IEC 62053-21 - requisitos generales y de exactitud para contadores de energía activa

    Componentes Compatibles de la Serie Azzurro Accessories

    Este contador pertenece a la gama de accesorios de ZCS Azzurro. A continuación se enumeran los componentes complementarios disponibles bajo referencia separada para configurar la instalación según sus necesidades.

    Pinza, CT, toroidal

    • ZST-ACC-TA3PH600 - transformador de corriente de 600 A / 5 A
    • ZST-ACC-TA3PH200 - transformador de corriente de 200 A trifásico

    Cable de inversor

    • ZST-CABLE-PYL-5M - cable de comunicación de 5 m a baterías Pylontech
    • ZST-CABLE-PYL-2M - cable de comunicación de 2 m a baterías Pylontech

    Conectores y tapones

    • ACC2708 - conector de corriente alterna para inversores monofásicos 3000-6000TLM-V3 e HYD

    Servicio Técnico Profesional Techno Sun

    Soporte técnico especializado para instaladores profesionales con asesoramiento en la colocación de los transformadores de corriente, el cableado del bus RS485 y la configuración del contador en el inversor.

    STOCK PERMANENTE ENVÍO 24-48H GARANTÍA OFICIAL ZCS AZZURRO

    ZCS Azzurro DTSU666-CT trifásico

    Referencia: ZSM-METER-DTSU | Contador de energía trifásico para carril DIN

    Medida fiable y bidireccional del punto de conexión en instalaciones trifásicas que exigen conocer con exactitud la energía intercambiada con la red.

    TRES TRANSFORMADORES DE 200 A INCLUIDOS DISTRIBUIDOR AUTORIZADO
