[ELE0766] Emergency button switch with key for BFS-11 RSD; Max 60 units RSDs,for 100VAC-240VAC power input | BENY

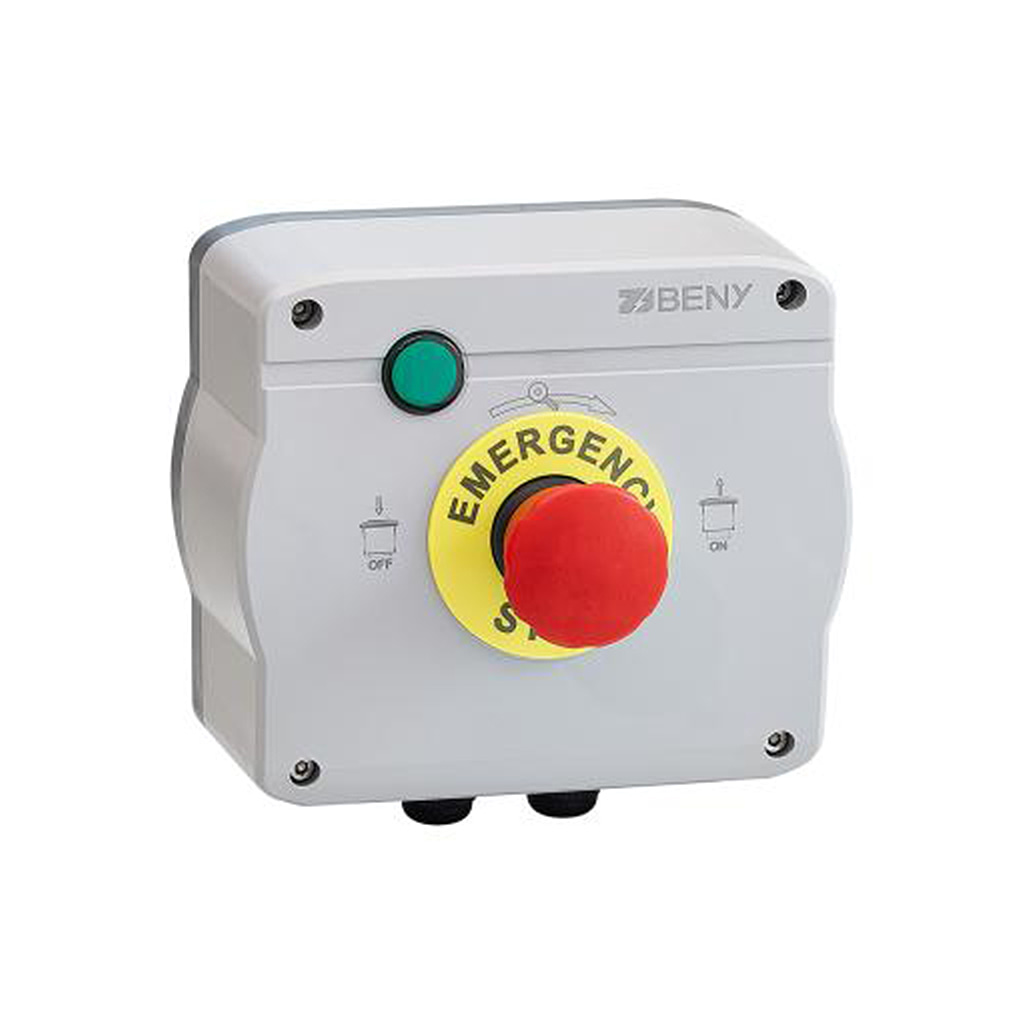

Interruptor de emergencia con llave BENY BFS-ESW de 100 a 240 V CA para dispositivos de desconexión rápida BFS
Pulsador de parada de emergencia en envolvente independiente que ordena la desconexión rápida a nivel de módulo
Pulsador de emergencia con enclavamiento por llave, alojado en envolvente propia, que actúa como órgano de mando de los dispositivos de desconexión rápida a nivel de módulo de la familia BFS. Se instala en un punto accesible a nivel de suelo y se conecta a los dispositivos mediante el cable de comunicación, cableado en serie a lo largo del string.
La alimentación se toma de la red de alterna o del lado de alterna del inversor, con un rango de entrada de 100 a 240 V CA. Al pulsar el mando se ordena la desconexión manual de los módulos situados en cubierta; ante una pérdida de la alimentación de alterna, la desconexión de los módulos se produce también de forma automática. El piloto verde indica únicamente que la alimentación de alterna está presente.
Descripción Funcional del Componente
Qué es esta referencia
- Un pulsador de emergencia con llave en envolvente independiente, no un dispositivo de desconexión de módulo.
- Órgano de mando de la familia de dispositivos de desconexión rápida BFS-11 y BFS-12.
- Variante con cerradura de llave dentro de la gama BFS-ESW de entrada de 100 a 240 V CA.
- Referencia de catálogo Techno Sun declarada para el gobierno de hasta 60 dispositivos.
Principio de funcionamiento
- El pulsador ordena la desconexión manual de los módulos situados en cubierta.
- La alimentación puede tomarse de la red o del lado de alterna del inversor.
- Ante la pérdida de alimentación de alterna, la desconexión se produce de forma automática.
- El piloto verde encendido indica exclusivamente presencia de alimentación de alterna.
Cableado del lazo de comunicación
- El cable de comunicación de los dispositivos se conecta en serie a lo largo del string.
- El extremo del lazo se lleva hasta el pulsador, que gobierna así todos los dispositivos.
- La comunicación no interfiere con el inversor ni con las fuentes de señal inalámbrica.
- Distancia máxima de 150 m entre el primer dispositivo y el pulsador de emergencia.
Especificaciones Técnicas Detalladas
| Familia | BFS-ESW, versión con cerradura de llave |
|---|---|
| Rango de tensión de entrada | 100 a 240 V CA |
| Rango de frecuencia de entrada | 47 a 63 Hz |
| Tensión de salida asignada | 24 V CC |
| Corriente máxima de trabajo | 0,5 A en la variante BFS-ESW11(-K) y 0,88 A en la BFS-ESW12(-K) |
| Corriente máxima de salida | 315 mA en la variante BFS-ESW11(-K) y 750 mA en la BFS-ESW12(-K) |
| Potencia máxima de salida | 7,06 W en la variante BFS-ESW11(-K) y 18 W en la BFS-ESW12(-K) |
| Peso | 0,5 kg |
| Código EAN | 8435438812871 |
| Cables de alimentación | 0,823 mm² (18 AWG) |
|---|---|
| Par de apriete de los cables | 0,5 N·m |
| Cableado del borne DIN | 0,5 a 4 mm² (26 AWG a 10 AWG) |
| Par de apriete del borne DIN | 0,5 a 0,8 N·m |
| Conector de comunicación de los dispositivos BFS-11 y BFS-12 | 2 × 0,823 mm² |
| Distancia máxima del primer dispositivo al pulsador | 150 m |
| Dispositivos BFS-11 admitidos | 40 unidades con BFS-ESW11(-K) y 90 unidades con BFS-ESW12(-K) |
|---|---|
| Dispositivos BFS-12 admitidos | 20 unidades con BFS-ESW11(-K) y 45 unidades con BFS-ESW12(-K) |
| Referencia de catálogo Techno Sun | Hasta 60 dispositivos de desconexión rápida |
| Dispositivos compatibles | BFS-11 y BFS-12 |
| Temperatura ambiente de funcionamiento | −30 °C a +70 °C |
|---|---|
| Dimensiones de instalación | 154,1 × 110,4 × 150 mm |
| Señalización | Piloto verde de presencia de alimentación de alterna |
| Mando | Pulsador de emergencia con enclavamiento por llave |
| Ubicación prevista | Punto accesible a nivel de suelo, fuera de la cubierta |
Datos de Funcionamiento y Límites Operativos
Modos de disparo de la desconexión
- Accionamiento manual del pulsador de emergencia por parte del personal.
- Pérdida de la alimentación de alterna en la caja del pulsador.
- Rearme condicionado a la reposición de la alimentación y al desenclavamiento por llave.
- El piloto verde solo confirma la presencia de alimentación de alterna, no el estado de los módulos.
Límites de dimensionado del lazo
- Distancia máxima de 150 m entre el primer dispositivo y el pulsador.
- Capacidad de 40 o 90 dispositivos BFS-11 según la variante de la gama.
- Capacidad de 20 o 45 dispositivos BFS-12 según la variante de la gama.
- Salida de 24 V CC con la corriente y la potencia máximas propias de cada variante.
Criterios de instalación
- Ubicación accesible a nivel de suelo y señalizada para el personal de emergencias.
- Alimentación desde la red o desde el lado de alterna del inversor, dentro del rango de 100 a 240 V CA.
- Cableado del lazo de comunicación en serie a lo largo del string, sin derivaciones.
- Respeto de los pares de apriete de 0,5 N·m en los cables y de 0,5 a 0,8 N·m en el borne DIN.
Aplicaciones Detalladas y Casos de Uso
Seguridad frente a incendio en cubiertas fotovoltaicas
- Orden manual de desconexión de los módulos desde un punto accesible a nivel de suelo.
- Creación de una zona segura de trabajo para los servicios de extinción.
- Desconexión automática de los módulos ante la pérdida de la alimentación de alterna.
Instalaciones sobre edificios y naves
- Cubiertas industriales y comerciales con dispositivos de desconexión rápida a nivel de módulo.
- Edificios con requisitos de accesibilidad del mando de emergencia desde el exterior.
- Instalaciones con lazos de comunicación de hasta 150 m entre el primer dispositivo y el pulsador.
Control de acceso al mando
- Enclavamiento por llave que evita accionamientos no autorizados del pulsador.
- Restablecimiento del servicio reservado al personal que dispone de la llave.
- Señalización local del estado de alimentación mediante piloto verde.
Elementos del sistema de desconexión rápida BENY
- Dispositivos de desconexión rápida a nivel de módulo BFS-11 y BFS-12.
- Cable de señal BFS-CCABLE de 20 m con conector hembra para el final del string.
- Cable de señal BFS-CCABLES de 2 m con conectores macho y hembra para el paso entre strings o paneles.
- Terminación estanca de final de lazo, referenciada en el catálogo del fabricante.
Certificaciones y Cumplimiento Normativo
Documentación del fabricante
- Catálogo de desconexión rápida BENY - especificaciones del pulsador de emergencia de la gama BFS-ESW y de los dispositivos BFS-11 y BFS-12.
- Marcado BENY - producto de la línea de soluciones de seguridad para cubiertas fotovoltaicas de Zhejiang Benyi Electrical.
Garantía y fabricante
- Zhejiang Benyi Electrical Co., Ltd - condiciones de garantía del fabricante de 3 años desde la fecha de compra, según el documento de garantía adjunto a este producto.
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales en el dimensionado del lazo de comunicación, el número de dispositivos por pulsador y la puesta en marcha del sistema de desconexión rápida.
