[ELE210] ELECSUN | Conectores FV H+M | 2,5/4/6mm | 1500V | Tipo MC4 | 100 parejas

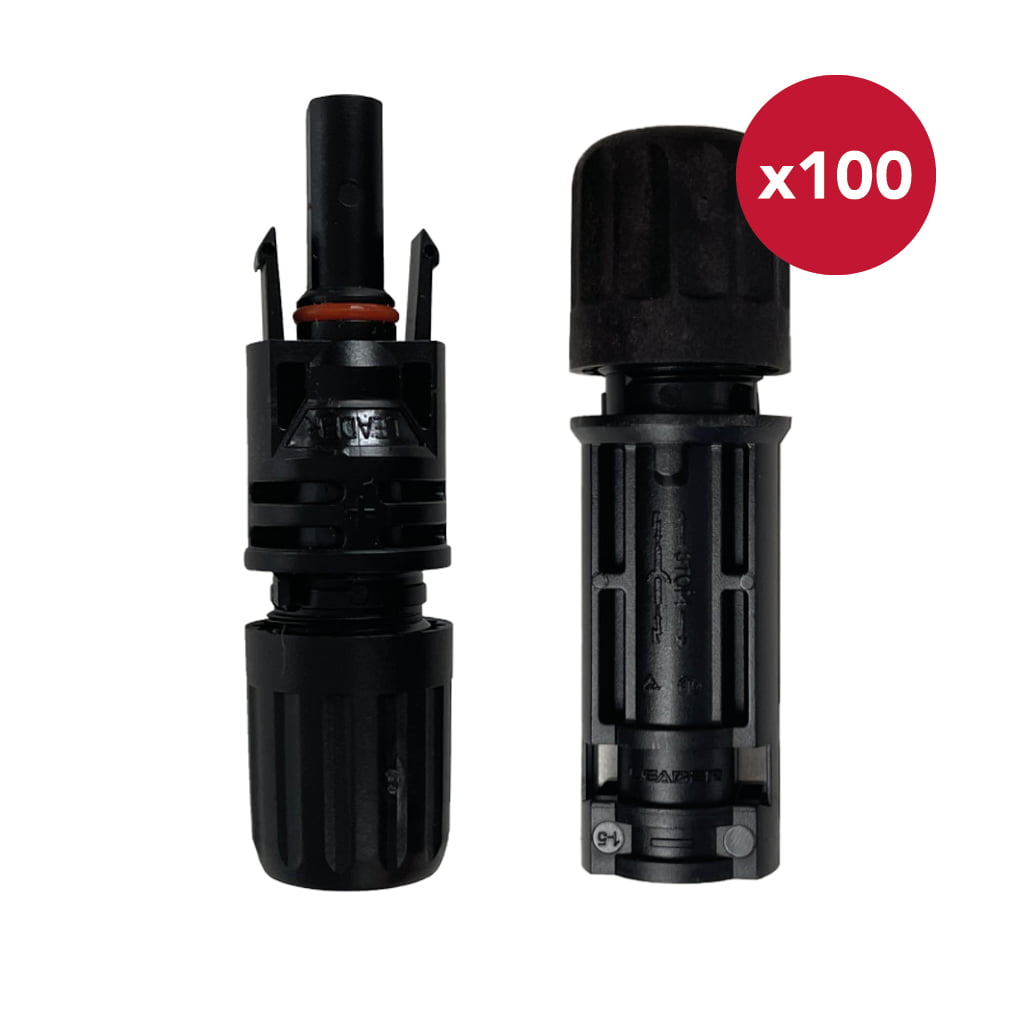

Conectores fotovoltaicos Elecsun tipo MC4, pack de 100 parejas
Tensión máxima del sistema: 1500 V | Sección de cable: 2,5/4/6 mm²
Corriente nominal: hasta 30 A | Contacto de cobre plateado | Protección IP67

Esta combinación no existe.

Para ver los precios, por favor regístrese o inicie sesión con su cuenta.

📕 Descarga de documentación

01 Ficha técnica Conectores FV H+M Elecsun [ES]

01 Ficha técnica Conectores FV H+M Elecsun [PT]

Términos y condiciones de venta

Conectores fotovoltaicos Elecsun tipo MC4 de 1500 V para cable de 2,5, 4 y 6 mm² (100 parejas)

Pack profesional de 100 parejas de conector macho y hembra con contacto de cobre plateado, grado IP67 y hasta 30 A de corriente nominal

Suministro en formato de obra de 100 parejas de conectores fotovoltaicos Elecsun compatibles con el estándar MC4, aptos para instalaciones con tensión máxima de sistema de 1500 V. Cada pareja se compone de un conector macho y un conector hembra que admiten cable solar de 2,5, 4 y 6 mm², con contacto de cobre plateado, resistencia de contacto inferior a 0,35 mΩ y sistema de autocierre. El paso de 1000 V a 1500 V de tensión máxima de sistema es la tendencia dominante en plantas de gran potencia, y esta serie de conectores permite aprovechar plenamente esa especificación en el cableado de string.

SKU

ELE210

Tensión máxima de sistema

1500 V

Sección de cable

2,5 / 4,0 / 6,0 mm²

Presentación

100 parejas macho + hembra

Especificaciones Técnicas Detalladas

Eléctricas Mecánicas Materiales y ambiente Presentación

Características eléctricas

Máxima tensión del sistema	1500 V
Tensión nominal de aislamiento	6000 Vcc
Tensión nominal de impulsión	8000 Vcc
Corriente nominal con cable de 2,5 mm²	22 A
Corriente nominal con cable de 4,0 mm²	30 A
Corriente nominal con cable de 6,0 mm²	30 A
Resistencia del contacto	Inferior a 0,35 mΩ
Resistencia estática	Igual o inferior a 5 mΩ
Material del contacto	Cobre plateado

Características mecánicas

Compatibilidad	Estándar MC4
Diámetro de conexión admitido	2,5 mm² / 4,0 mm² / 6,0 mm²
Tamaño del conjunto macho y hembra conectados	111 x 22 mm
Peso por pareja	25 g
Esfuerzo de torsión	Igual o superior a 1,5 N·m
Fuerza de tracción tras conexión con cable de 4 mm²	Igual o superior a 310 N
Fuerza de empuje de acoplamiento	Entre 35 N y 80 N
Fuerza de estiramiento del autocierre	Igual o superior a 80 N

Materiales y comportamiento ambiental

Carcasa del conector	PP 66 PC
Grado de protección IP de estanqueidad	IP67
Rango de temperatura	-40 °C a +85 °C
Retardante de llama	UL94-V0
Resistencia a los elementos	Sin desperfectos visuales serios tras ensayos de irradiación ultravioleta y de humedad

Presentación y logística

Referencia Techno Sun	ELE210
Contenido	100 parejas, cada una con un conector macho y un conector hembra
Unidades totales de conector	200 piezas
Código de barras EAN-13	8435438803039
Marca	Elecsun
Referencia de la pareja unitaria equivalente	ELE0602
Documentación	Ficha técnica Elecsun disponible en la pestaña de documentos del producto, en español y en portugués

Datos de Selección y Montaje

Capacidad de corriente por sección

Cable de 2,5 mm²: 22 A de corriente nominal.
Cable de 4,0 mm²: 30 A de corriente nominal.
Cable de 6,0 mm²: 30 A de corriente nominal.
Tensión máxima de sistema de 1500 V en las tres secciones.

Fiabilidad del contacto

Contacto de cobre plateado con resistencia inferior a 0,35 mΩ.
Resistencia estática igual o inferior a 5 mΩ, que limita las pérdidas por calentamiento en el punto de unión.
Fuerza de tracción igual o superior a 310 N tras el crimpado sobre cable de 4 mm².
Sistema de autocierre con fuerza de estiramiento igual o superior a 80 N.

Comportamiento a la intemperie

Grado IP67 de estanqueidad una vez acoplados macho y hembra.
Rango de temperatura de trabajo de -40 °C a +85 °C.
Carcasa retardante de llama según UL94-V0.
Ensayos de irradiación ultravioleta y humedad superados sin desperfectos visuales serios.

Buenas prácticas de instalación

Aplicar un esfuerzo de torsión igual o superior a 1,5 N·m en el prensaestopas para asegurar la estanqueidad.
Verificar la fuerza de acoplamiento entre 35 N y 80 N como indicador de un montaje correcto.
Respetar la polaridad de macho y hembra en la conexión de string.
Utilizar herramienta de crimpado adecuada a la sección de cable empleada.

Aplicaciones Detalladas y Casos de Uso

chevron_right Plantas fotovoltaicas de gran potencia a 1500 V

Cableado de string en instalaciones que trabajan con tensión máxima de sistema de 1500 V.
Prolongaciones y latiguillos de conexión entre módulos y cajas de string.
Formato de 100 parejas orientado al consumo continuo de obra.
Corriente nominal de 30 A con cable de 4 y 6 mm² para strings de alta corriente.

chevron_right Instalaciones sobre cubierta industrial y agrícola

Uniones a la intemperie con grado IP67 y rango de temperatura de -40 °C a +85 °C.
Carcasa con retardante de llama UL94-V0 para cubiertas con requisitos de comportamiento al fuego.
Compatibilidad con el estándar MC4 presente en la mayoría de módulos del mercado.
Resistencia a la irradiación ultravioleta verificada en ensayo.

chevron_right Autoconsumo residencial y pequeña industria

Conexión de módulos con cable solar de 4 o 6 mm² en cubiertas de vivienda y nave.
Sustitución de conectores deteriorados en instalaciones existentes con conectores MC4.
Reposición de stock de instalador con una única referencia de alto volumen.
Pareja completa de macho y hembra para cada punto de unión.

chevron_right Mantenimiento y servicio postventa

Reparación de tramos de cableado dañados por roedores o por envejecimiento del aislamiento.
Reconexión de strings tras trabajos de sustitución de módulos.
Ampliación de instalaciones con nuevos ramales manteniendo el mismo tipo de conector.
Contacto de baja resistencia para minimizar puntos calientes en la revisión termográfica.

Ensayos y Características Normativas Declaradas

Protección y comportamiento al fuego

check IP67 - Grado de protección de estanqueidad del conjunto acoplado.
check UL94-V0 - Clasificación de retardancia a la llama del material de la carcasa.

Resistencia a la intemperie

check Ensayo de irradiación ultravioleta - Sin desperfectos visuales serios tras la exposición.
check Ensayo de humedad - Sin desperfectos visuales serios tras el ensayo.

Aislamiento

check 6000 Vcc - Tensión nominal de aislamiento declarada por el fabricante.
check 8000 Vcc - Tensión nominal de impulsión declarada por el fabricante.

Presentaciones Disponibles de la Serie Conectores Elecsun

Este pack de 100 parejas pertenece a la serie de conectores Elecsun. Las siguientes referencias ofrecen el mismo tipo de conexión en otros formatos de suministro, disponibles bajo referencia separada.

Formato pareja

ELE0602 — Pareja macho y hembra, 2,5/4/6 mm², 1500 V, tipo MC4
ELE337 — Pareja macho y hembra, 6 mm², 1500 V, tipo MC4

Piezas sueltas

ELE0579 — Conector macho, 2,5/4/6 mm², 1500 V, tipo MC4
ELE0580 — Conector hembra, 2,5/4-6 mm², 1500 V, tipo MC4

Formato pack de 10

ELE0605 — Conector macho, 2,5/4/6 mm², 1500 V, tipo MC4, 10 unidades
ELE0604 — Conector hembra, 2,5/4-6 mm², 1500 V, tipo MC4, 10 unidades

Otras secciones

ELE0594 — Conector macho, 10 mm², 1500 V, tipo MC4
ELE0606 — Conector hembra, 10 mm², 1500 V, tipo MC4

Servicio Técnico Profesional Techno Sun

Asesoramiento en la selección de conector según sección de cable y corriente de string, criterios de crimpado y compatibilidad con el parque de módulos instalado.

STOCK PERMANENTE ENVÍO 24-48H FICHA TÉCNICA ELECSUN DISPONIBLE

Conectores fotovoltaicos Elecsun tipo MC4 1500 V, 100 parejas

Referencia: ELE210 | Conectores fotovoltaicos macho y hembra

Suministro de obra para el cableado de string en instalaciones de hasta 1500 V, con contacto de cobre plateado, grado IP67 y hasta 30 A de corriente nominal.
