SINEXCEL PWS1-500KTL-EX-6M | Inversor híbrido 375kW trifásico sin transformador
[GRI0973] SINEXCEL PWS1-500KTL-EX-6M | Inversor híbrido 375kW trifásico sin transformador

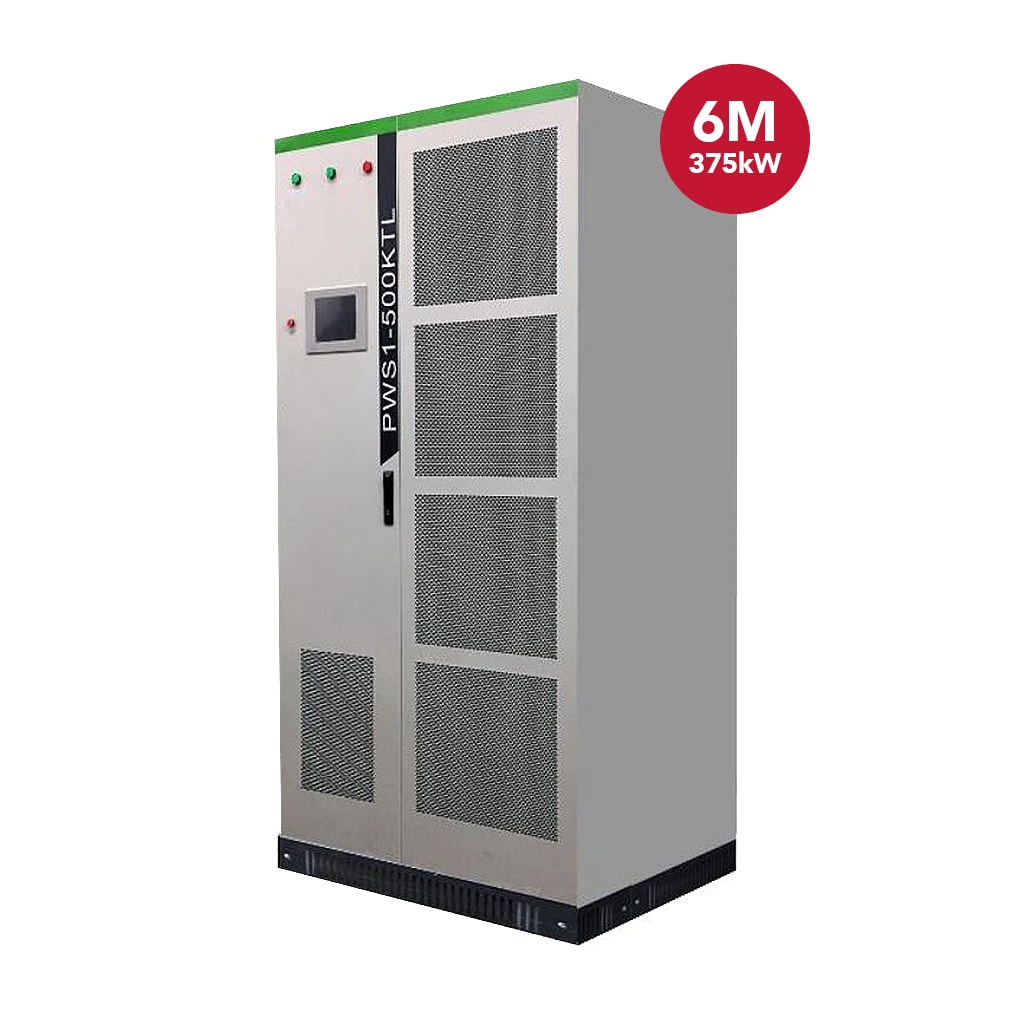

Inversor híbrido Sinexcel PWS1-500KTL-EX-6M Inversor híbrido 375kW trifásico sin transformador
Especificaciones: 6 M | 375kW | 600 kg
Referencia: GRI0973
📕 Descarga de documentación
Nombre mostrado:
[GRI0973] SINEXCEL PWS1-500KTL-EX-6M | Inversor híbrido 375kW trifásico sin transformador
Código HS:
85044086
Especificaciones Técnicas Detalladas
- Potencia nominal: 375 kW (configuración de 6 módulos de 62,5 kW)
- Frecuencia CA: 50 / 60 Hz (-2,5 ~ +2,5)
- Tensión CA: 400 VAC (-15 % ~ +15 %)
- THDi: ≤3 %
- Factor de potencia (configurable): 0,8 ~ 1 en adelanto o retraso (real 0,1 ~ 1)
- Topología: Sin transformador, no aislada
- Potencia nominal de salida: 375 kW (configuración de 6 módulos)
- Frecuencia CA: 50 / 60 Hz (-2,5 ~ +2,5)
- Tensión CA de salida: 380 / 400 VAC (±10 % configurable)
- THDu de salida: ≤2 % (con carga lineal)
- Factor de potencia: 0,8 ~ 1 en adelanto o retraso (dependiente de carga)
- Capacidad de sobrecarga: 110-115 % durante 10 min; 115-125 % durante 1 min; 125-150 % durante 200 ms
- Rango de tensión de batería: 600 ~ 900 VDC
- Tecnología: Multistring, cadenas de batería en paralelo o independientes
- Compatibilidad: Compatible con diversos tipos de sistemas de baterías
- Eficiencia máxima: Hasta 98,2 %
- Protecciones: OTP, AC OVP/UVP, OFP/UFP, EPO, inversión de fase CA, fallo de ventilador/relé, OLP, GFDI, antiisla
- Límites de protección configurables: Tensión y frecuencia CA superior/inferior, tensión EOD de batería
- Cortocircuito: Corriente de falta 1600 A durante 80 ms
- Dimensiones (An x Al x P): 1100 x 2160 x 800 mm
- Peso (6 módulos): 520 kg (armario 280 kg + 40 kg por módulo)
- Refrigeración: Ventilación forzada por aire
- Nivel de ruido: <75 dB
- Envolvente: NEMA1 IP20 (IP54 opcional con armario para exterior)
- Altitud máxima: 3000 m (reducción de potencia por encima)
- Temperatura de operación: -20 °C a +50 °C (reducción de potencia por encima de 45 °C)
- Humedad: 0 ~ 95 % sin condensación
- Instalación: De pie sobre suelo
- Conexión CA: Trifásica de 3 hilos (3P3W)
- Pantalla: Pantalla táctil
- Comunicación: RS485, CAN, Ethernet
Datos de Rendimiento y Configuración Modular
Eficiencia
- Eficiencia máxima de conversión de hasta el 98,2 %
- Distorsión armónica de corriente (THDi) inferior al 3 %
- Distorsión de tensión de salida (THDu) inferior al 2 % con carga lineal
Arquitectura Modular
- Configuración de 6 módulos de 62,5 kW para 375 kW nominales
- Plataforma escalable de 62,5 kW a 500 kW mediante 1 a 8 módulos
- Tecnología multistring para gestión paralela o independiente de baterías
Capacidad de Sobrecarga
- 110-115 % de la potencia nominal durante 10 minutos
- 115-125 % durante 1 minuto
- 125-150 % durante 200 ms
Aplicaciones Detalladas y Casos de Uso
Almacenamiento Conectado a Red
- Carga y descarga bidireccional de baterías sincronizada con la red eléctrica
- Gestión de potencia activa y reactiva con factor de potencia controlable
- Operación en modo conectado a red de utilidad con cumplimiento de códigos de red
Funcionamiento Autónomo en Isla
- Formación de red en modo autónomo para microrredes y sistemas aislados
- Suministro de tensión de salida estable con baja distorsión armónica
- Tensión de salida configurable de 380 / 400 VAC con ±10 %
Proyectos Comerciales e Industriales
- Sistemas de almacenamiento de baterías a escala comercial e industrial (C&I)
- Optimización energética y gestión de picos de demanda en grandes instalaciones
- Plantas de almacenamiento centralizado con expansión modular de potencia
Certificaciones y Cumplimiento Normativo Completo
Seguridad y EMC
- CE LVD IEC 62477 - Seguridad de equipos de conversión de potencia
- CE EMC IEC 61000 - Compatibilidad electromagnética
- UNE 217002 / UNE 206007 - Normativa española de conexión a red
Códigos de Conexión a Red
- EN 50549-1:2019 / EN 50549-2 - Conexión de generación a redes de distribución
- VDE 4110 / G99 / CE10-16 - Códigos de red europeos
- AS4777.2:2020 / Synergrid - Listados de conexión a red internacionales
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, puesta en marcha y resolución de incidencias técnicas.
STOCK PERMANENTE
ENVÍO 24-48H
GARANTÍA OFICIAL SINEXCEL
Sinexcel PWS1-500KTL-EX-6M
Referencia: GRI0973 | Sistema de conversión de potencia 375 kW
La solución definitiva para el almacenamiento de energía a escala industrial en aplicaciones que demandan máxima fiabilidad y eficiencia energética.
