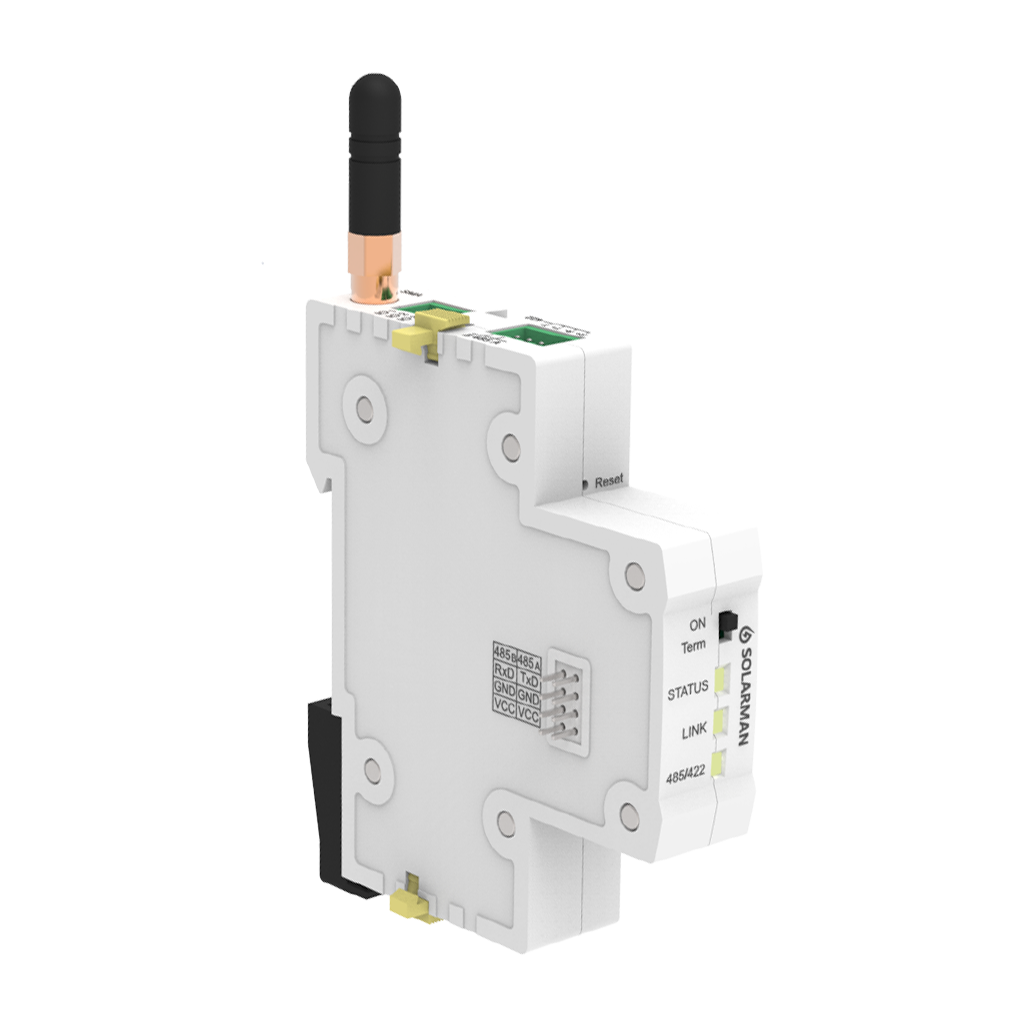

Registrador de datos Solarman LDW-1 para carril DIN con WiFi y Ethernet

Datalogger de monitorización fotovoltaica para hasta 10 dispositivos por RS485, RS422 o RS232, con fuente de alimentación para carril DIN incluida

El LDW-1 es el registrador de datos de formato carril DIN de Solarman destinado a la monitorización continua de instalaciones fotovoltaicas. Recoge el estado de funcionamiento y la producción del inversor, del contador de energía y del resto de equipos conectados, y envía la información a la plataforma de monitorización SOLARMAN a través de WiFi o de red Ethernet.

La conexión con los equipos de campo se realiza mediante los interfaces serie RS485, RS422 y RS232, con velocidad configurable entre 1200 y 115200 bps. La plataforma presenta el estado en tiempo real y el histórico en forma de gráficas, lo que permite un seguimiento claro del comportamiento de la planta y la detección temprana de incidencias. La referencia se suministra con el módulo de fuente de alimentación para carril DIN que alimenta al registrador.

SKU

MON0293

Modelo

LDW-1

Comunicación

WiFi + Ethernet

Dispositivos

Hasta 10

Especificaciones Técnicas Detalladas

ComunicacionesEléctricas y ambientalesMecánicasSeñalización LED

Comunicación remota

Parámetro	LDW-1
Modelo de producto	LDW-1
Interfaz de comunicación remota	WiFi
Frecuencia de trabajo	2,142 GHz a 2,484 GHz
Ethernet	10/100M (red adaptativa)
Número de conexiones	1 a 10 dispositivos
Tarjeta SIM	No aplica en la versión WiFi
Antena	Antena pequeña GPRS (antena de ventosa opcional)

Comunicación local

Parámetro	Valor
Interfaces serie	RS485 / RS422 / RS232
Velocidad de comunicación serie	1200 a 115200 bps configurable
Intervalo de subida de datos	5 minutos por defecto, configurable de 1 a 15 minutos
Memoria	2M Flash (512K a 16M opcional)
Configuración de usuario	Juego de instrucciones AT, servidor remoto

Datos tomados de la ficha técnica Solarman de la familia de registradores para carril DIN LD4G, LDG y LDW, columna correspondiente al modelo LDW-1.

Alimentación y condiciones de servicio

Parámetro	Valor
Tensión de trabajo	4,7 a 15 Vcc
Potencia de trabajo	1 W
Temperatura de trabajo	-40 °C a +85 °C
Humedad de trabajo	Inferior al 90 %, sin condensación

Alimentación del módulo

Parámetro	Valor
Fuente de alimentación	Módulo para carril DIN suministrado con la referencia
Conexión de entrada	Líneas L y N a 220 V sobre el borne del módulo de alimentación
Función asociada	El emparejamiento con el módulo de alimentación para carril DIN habilita el aviso de corte de suministro

Todas las operaciones de instalación deben realizarse con la instalación sin tensión.

Dimensiones y montaje

Parámetro	Valor
Dimensiones	91 mm x 76 mm x 18 mm
Método de instalación	Carril DIN de 35 mm
Peso de envío registrado en catálogo	1,0 kg
Código EAN	8435438898233
Referencia Techno Sun	MON0293

Indicadores luminosos

LED	Estado	Significado
Status	Parpadeo	Módulo en funcionamiento normal
Status	Fijo o apagado	Módulo en estado anómalo
Link	Parpadeo	Conectando con el servidor
Link	Fijo	Conexión con el servidor correcta
Link	Apagado	No se logra conexión con el servidor
485/422	Parpadeo	Comunicando con el inversor
485/422	Fijo	Comunicación con el inversor correcta
485/422	Apagado	No se logra comunicación con el inversor

Tabla de señalización recogida en la guía rápida de instalación del LDW-1.

Puesta en Marcha y Parámetros de Configuración

Secuencia de montaje

Insertar el módulo de alimentación en el registrador.
Bloquear el anclaje amarillo del conjunto.
Montar el equipo sobre el carril DIN.
Empujar el anclaje negro hasta su fijación.
Conectar la línea de comunicación al borne RS485 e insertarla en el registrador.
Conectar la línea de comunicación al puerto RS485 del inversor.

Configuración de red

Acceso al punto de acceso propio del equipo, identificado con el número de serie del registrador.
Página de configuración local en la dirección 10.10.100.254, con usuario y contraseña admin.
Asistente de configuración con selección entre conexión inalámbrica o conexión por cable.
En modo Ethernet, obtención automática de dirección IP mediante DHCP del router.
Se recomienda modificar la contraseña del punto de acceso tras la configuración.

Limitaciones de red a tener en cuenta

No se admiten redes WiFi de 5 GHz.
Métodos de cifrado admitidos: WEP, WPAPSK y WPA2PSK; no se admite el cifrado mixto.
El SSID del router no debe superar los 30 caracteres ni incluir espacios.
El nombre y la contraseña del router no admiten caracteres especiales.
En modo STA el rango de canales admitido es del 1 al 11.
Una intensidad de señal inferior a 15 se considera inestable y aconseja reubicar el router.

Plataformas de monitorización

SOLARMAN Smart, orientada al usuario final, accesible en home.solarmanpv.com.
SOLARMAN Business, orientada a instalador, servicio técnico y fabricante, en pro.solarmanpv.com.
Consulta del histórico y del estado en tiempo real mediante aplicación móvil o navegador.
Actualización remota de firmware y depuración del sistema para tareas de mantenimiento.
Notificación de alertas en tiempo real para acelerar la localización de averías.
Reanudación de datos para garantizar la integridad del histórico registrado.

Aplicaciones Detalladas y Casos de Uso

chevron_rightAutoconsumo residencial y pequeño terciario

Monitorización de un inversor fotovoltaico y del contador de energía asociado desde un único punto del cuadro.
Integración directa en cuadro eléctrico gracias al formato de carril DIN de 35 mm.
Seguimiento de producción por parte del usuario final mediante la aplicación SOLARMAN Smart.
Aviso de corte de suministro mediante el módulo de alimentación para carril DIN.

chevron_rightInstalaciones con varios equipos en bus serie

Concentración de hasta 10 dispositivos sobre un mismo bus RS485, RS422 o RS232.
Ajuste de la velocidad del bus entre 1200 y 115200 bps según el equipo conectado.
Verificación del estado del bus mediante el LED 485/422 sin necesidad de herramientas adicionales.
Ajuste del intervalo de subida entre 1 y 15 minutos según la resolución de datos requerida.

chevron_rightMantenimiento y explotación profesional

Gestión de cartera de plantas desde la plataforma SOLARMAN Business.
Actualización remota de firmware y depuración sin desplazamiento a la instalación.
Notificación de alertas para priorizar las intervenciones correctivas.
Diagnóstico guiado por la tabla de estados LED en caso de fallo de comunicación o de servidor.

chevron_rightEmplazamientos con conexión por cable disponible

Uso del puerto Ethernet 10/100M cuando la cobertura inalámbrica no es fiable.
Configuración en modo cable con desactivación del interfaz inalámbrico.
Obtención automática de dirección IP mediante DHCP, o parametrización manual si el router restringe la asignación.
Funcionamiento en rango de temperatura de -40 °C a +85 °C para armarios expuestos.

Contenido de la Referencia y Requisitos de Instalación

Contenido suministrado

checkRegistrador de datos LDW-1 para carril DIN
checkMódulo de fuente de alimentación para carril DIN

Requisitos de instalación

checkCarril DIN de 35 mm disponible en el cuadro
checkPuerto serie RS485, RS422 o RS232 accesible en el inversor
checkRed WiFi de 2,4 GHz o toma de red Ethernet con servicio DHCP
checkTrabajos realizados con la instalación sin tensión
