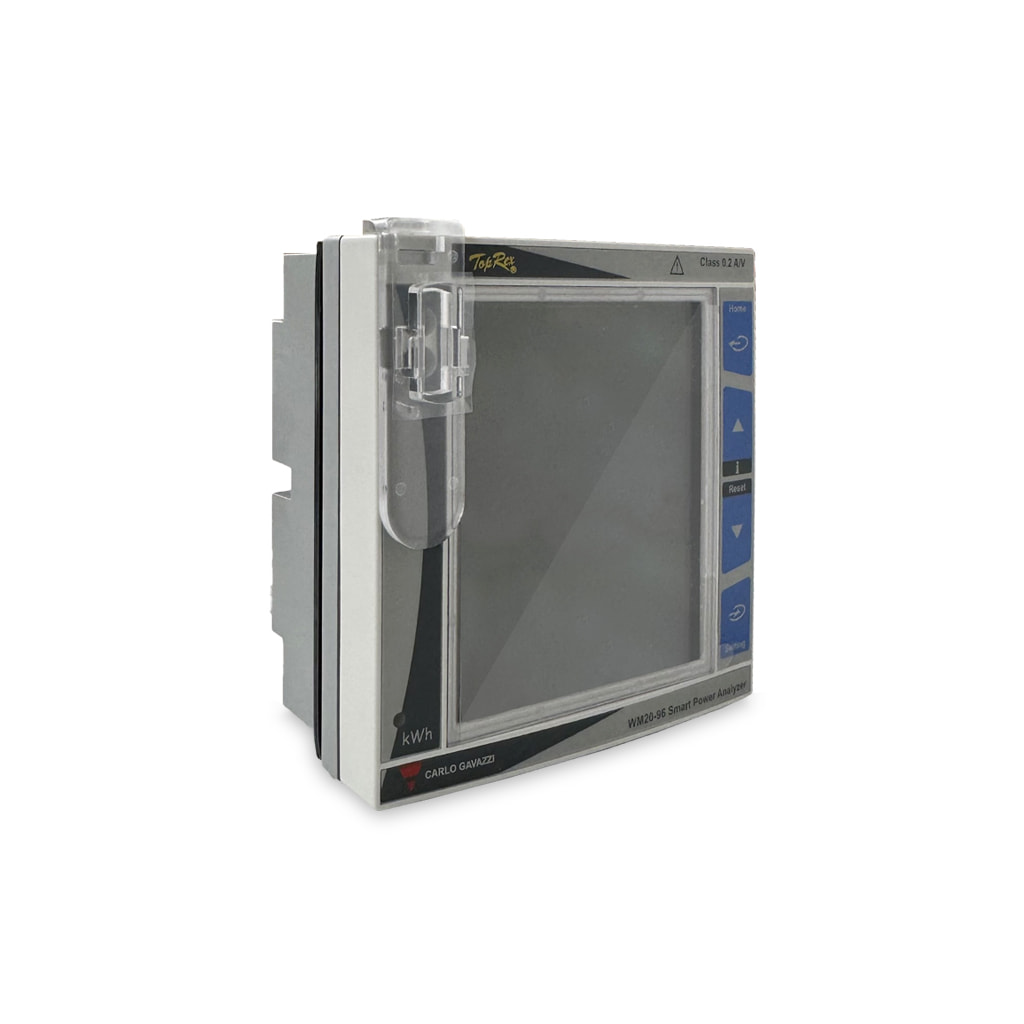

Analizador de Redes Carlo Gavazzi WM20AV53H Trifásico 5(6) A con Alimentación 100-240 V

Analizador modular de panel con medida TRMS de formas de onda distorsionadas, cálculo de distorsión armónica hasta el armónico 32 y precisión de clase 0,5S en energía activa

El Carlo Gavazzi WM20 es un analizador de energía modular para sistemas monofásicos, bifásicos y trifásicos. La unidad principal mide y muestra las principales variables eléctricas en un display LCD retroiluminado con teclado táctil, gestiona hasta dos alarmas y permite configurar el conjunto mediante el teclado, el puerto óptico o el software de configuración UCS.

Esta referencia corresponde al código WM20AV53H: entradas AV5, es decir de 380 a 690 V L-L en corriente alterna con corriente 5(6) A y conexión mediante transformador de intensidad, y alimentación auxiliar H de 100 a 240 V en corriente alterna o continua. La tensión nominal fase-neutro admitida va de 220 a 400 V, lo que cubre las redes trifásicas de 400 V habituales en instalación industrial y terciaria.

La medida es de valor eficaz verdadero sobre formas de onda distorsionadas, con 3200 muestras por segundo a 50 Hz, y contempla el cálculo de la distorsión armónica total de tensión y de corriente hasta el armónico de orden 32. La función de páginas rotativas muestra en secuencia todas las medidas sin necesidad de usar el teclado.

SKU

MON0294

Tensión L-L

380 a 690 V (AV5)

Corriente

5(6) A vía transformador

Alimentación

100 a 240 V CA/CC

Especificaciones Técnicas Detalladas

Entradas eléctricas Medidas y precisión Display y funciones Mecánica y entorno

Sistema eléctrico gestionado

Monofásico	2 hilos
Bifásico	3 hilos
Trifásico con neutro	4 hilos
Trifásico sin neutro	3 hilos

Entradas de tensión, versión AV5

Conexión de tensión	Directa o mediante transformador de tensión
Relación de transformación	De 1 a 9999
Tensión nominal L-N	De 220 a 400 V
Tensión nominal L-L	De 380 a 690 V
Tolerancia	−20 %, +15 %
Sobrecarga	Continua 1,2 Un máx.; durante 500 ms 2 Un máx.
Impedancia de entrada	Superior a 1,6 MΩ
Frecuencia	De 40 a 440 Hz

Entradas de corriente, versión AV5

Conexión de corriente	Mediante transformador de intensidad
Relación de transformación	De 1 a 9999
Corriente nominal In	5 A
Corriente mínima Imín	0,05 A
Corriente máxima Imáx	6 A
Corriente de arranque	5 mA
Sobrecarga	Continua Imáx; durante 500 ms 20 Imáx
Impedancia de entrada	Inferior a 0,2 VA
Relación máxima TI x TV	9999 x 9999

Alimentación auxiliar, versión H

Tensión de alimentación	De 100 a 240 V en corriente alterna o continua, ±10 %
Consumo	3,5 W, 6 VA

Método de medida

Método	Medida TRMS de formas de onda distorsionadas
Muestreo	3200 muestras/s a 50 Hz; 3840 muestras/s a 60 Hz

Magnitudes disponibles

Energía activa	Importada y exportada, total y parcial, a nivel de sistema
Energía reactiva	Importada y exportada, total y parcial, a nivel de sistema
Tensiones	V L-N y V L-L, a nivel de sistema y de fase
Corriente	A, a nivel de sistema y de fase
Potencias	kW, kVA y kvar con valores DMD, MAX y DMD MAX, a nivel de sistema y de fase
Factor de potencia	PF, a nivel de sistema y de fase
Frecuencia	Hz, a nivel de sistema
Distorsión armónica	THD de corriente, THD de tensión L-N y THD de tensión L-L, por fase, hasta el armónico 32
Contador de horas	Horas de funcionamiento de la carga

Precisión de medida

Corriente de 0,05 In a Imáx	±(0,2 % de lectura + 2 dígitos)
Corriente de 0,01 In a 0,05 In	±(0,5 % de lectura + 2 dígitos)
Tensión fase-fase	±(0,5 % de lectura + 1 dígito)
Tensión fase-neutro	±(0,2 % de lectura + 1 dígito)
Potencia activa y aparente	±(0,5 % de lectura + 1 dígito) de 0,05 In a Imáx
Potencia reactiva	±(1 % de lectura + 1 dígito) de 0,05 In a Imáx con sinφ = 1
Factor de potencia	±[0,001 + 0,5 % (1 − PF de lectura)]
Energía activa	Clase 0,5S según EN62053-22 y clase 0,5 según ANSI C12.20
Energía reactiva	Clase 2 según EN62053-23 y ANSI C12.1
Distorsión armónica total	±1 %
Frecuencia de 40 a 65 Hz	±(0,02 % de lectura + 1 dígito)
Frecuencia de 65 a 340 Hz	±(0,05 % de lectura + 1 dígito)
Frecuencia de 340 a 440 Hz	±(0,1 % de lectura + 1 dígito)

Display

Tipo	LCD retroiluminado con teclado táctil
Tiempo de refresco	500 ms
Estructura	4 filas: la primera de 10 dígitos de 7,5 mm y las tres siguientes de 4 dígitos de 14 mm
Lectura de variables instantáneas	4 dígitos; mínimo 0,001 en corrientes, 0,01 en potencias, PF, frecuencia y THD, 0,1 en tensiones; máximo 9999
Lectura de energía	10 dígitos; mínimo 0,01 y máximo 9 999 999 999
LED frontal	Rojo, con peso por pulso proporcional al consumo de energía activa y al producto de las relaciones de transformación, frecuencia máxima 16 Hz
LED posterior	Verde, estado de la alimentación

Funciones especiales

Alarmas	Dos alarmas virtuales de máxima o de mínima
Filtro	Filtro para estabilizar la medida de variables con fluctuaciones elevadas
Páginas rotativas	Secuencia automática de visualización de medidas
Contadores	Puesta a cero de los contadores totales de energía activa y reactiva y de los valores medios y máximos
Puerto óptico	Configuración rápida mediante OptoProg de Carlo Gavazzi
Seguridad de acceso	Menú de ajustes protegido por contraseña y selector rotativo de bloqueo de la configuración
Software	Configuración y visualización de medidas con el software UCS de Carlo Gavazzi, de descarga gratuita

Ampliación modular disponible bajo referencia separada

Salidas digitales	M O O2 doble salida estática; M O R2 doble salida de relé
Comunicación Modbus	M C 485232 para Modbus RTU sobre RS485 o RS232; M C ETH para Modbus TCP/IP sobre Ethernet
Comunicación BACnet	M C BAC IP sobre Ethernet; M C BAC MS para BACnet MS/TP sobre RS485
Comunicación Profibus	M C PB para Profibus DP V0 sobre RS485
Regla de montaje	Máximo un módulo por tipo; el módulo de comunicación se instala en último lugar mediante los pines de acoplamiento rápido

Construcción

Montaje	En panel
Frontal	96 x 96 mm
Peso	420 g
Material del frontal	ABS autoextinguible V-0 según UL 94
Material de la parte posterior y de los módulos accesorios	PA66 autoextinguible V-0 según UL 94
Grado de protección frontal	IP65, NEMA 4x y NEMA 12
Grado de protección en terminales	IP20
Terminales	Extraíbles, sección máxima 2,5 mm², par de apriete 0,5 Nm
Tapas de terminales	Precintables

Aislamiento y entorno

Categoría de sobretensión	Categoría III
Grado de contaminación	2
Rechazo en modo común (CMRR)	100 dB, de 42 a 62 Hz
Aislamiento	Doble aislamiento eléctrico en las zonas accesibles al usuario; 4 kV RMS en corriente alterna durante un minuto entre entradas y salidas
Temperatura de funcionamiento	De −25 a +55 °C
Temperatura de almacenamiento	De −30 a +70 °C
Humedad relativa	Inferior al 90 % sin condensación a 40 °C

Datos de Rendimiento y Límites Operativos

Rango de aplicación de la versión AV5

Tensión nominal L-L de 380 a 690 V, con tolerancia de −20 % a +15 %.
En sistemas bifásicos o con fase alta, la tensión nominal L-L admitida llega hasta 240 V.
En sistema trifásico de cuatro hilos en triángulo, una de las tensiones fase-neutro puede superar el rango nominal hasta 415 V en las versiones AV4 y AV5.
Relación máxima del producto de transformadores de intensidad y de tensión: 9999 x 9999.

Calidad de la medida

Medida TRMS que conserva la exactitud sobre cargas con fuerte contenido armónico.
Precisión de clase 0,5S en energía activa según EN62053-22.
Cálculo de THD de tensión y de corriente por fase hasta el armónico 32 con exactitud de ±1 %.
Registro de valores medios y máximos de potencia a nivel de sistema y de fase.

Instalación y esquemas admitidos

Sistema trifásico con neutro de 4 hilos, con carga equilibrada o desequilibrada, con 1 o 3 transformadores de intensidad.
Sistema trifásico sin neutro de 3 hilos, incluido montaje Aron con 2 transformadores de intensidad.
Sistemas bifásicos de 3 hilos y monofásicos de 2 hilos.
Los esquemas del fabricante prevén fusible de protección de 315 mA en las entradas de medida y de 630 mA en la alimentación auxiliar.

Aplicaciones Detalladas y Casos de Uso

chevron_right Control de consumos en cuadro general

Instalación en cualquier cuadro para controlar el consumo de energía y las principales variables eléctricas.
Seguimiento de la demanda media y máxima para ajustar la potencia contratada.
Visualización local permanente mediante la función de páginas rotativas.

chevron_right Análisis de calidad de onda

Medida de la distorsión armónica total de tensión y de corriente hasta el armónico 32.
Detección de cargas no lineales que degradan el factor de potencia de la instalación.
Registro del factor de potencia por fase para dimensionar la compensación de reactiva.

chevron_right Integración en automatización y gestión de edificios

Comunicación con sistemas de supervisión mediante el módulo Profibus DP V0 en aplicaciones de máquina.
Integración en arquitecturas de edificio existentes con los módulos BACnet IP sobre Ethernet o BACnet MS/TP sobre RS485.
Transmisión de datos por Modbus RTU o Modbus TCP/IP hacia concentradores y SCADA.

chevron_right Supervisión de instalaciones de energías renovables

Medida de energía activa y reactiva importada y exportada en el punto de conexión.
Contabilización de las horas de funcionamiento de la carga para el mantenimiento preventivo.
Configuración rápida en obra a través del puerto óptico con OptoProg.

Certificaciones y Cumplimiento Normativo

Directivas europeas

check 2014/35/UE - Directiva de Baja Tensión.
check 2014/30/UE - Directiva de Compatibilidad Electromagnética.
check 2011/65/UE - Restricción de sustancias peligrosas en equipos eléctricos y electrónicos.

Normas aplicadas

check EN62052-11 - Compatibilidad electromagnética, emisiones e inmunidad.
check EN61010-1 - Seguridad eléctrica.
check EN62053-22 - Metrología de energía activa, clase 0,5S.
check EN62053-23 - Metrología de energía reactiva, clase 2.
check IEC62053-31 y DIN43864 - Salidas de pulsos.
check ANSI C12.20 y ANSI C12.1 - Clases de precisión en energía activa y reactiva.
