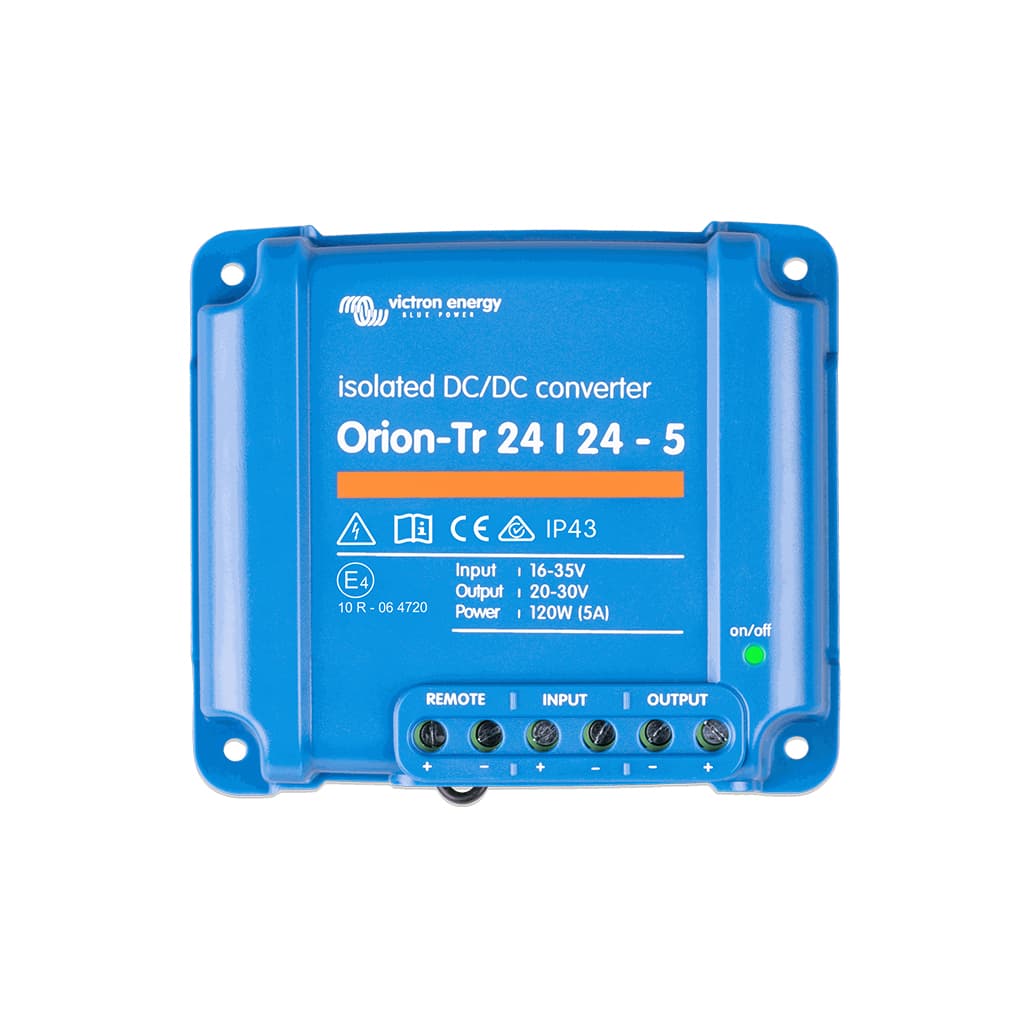

Convertidor CC/CC Aislado Victron Energy Orion-Tr 24/24-5A (120 W)
Convertidor de 24 V a 24 V con aislamiento galvánico de 200 V, 5 A continuos y tensión de salida ajustable de 20 a 30 V
El Victron Energy Orion-Tr 24/24-5A es un convertidor de corriente continua a corriente continua con aislamiento galvánico, pensado para regenerar y estabilizar una línea de 24 V a partir de otro sistema de 24 V. Es la solución habitual cuando se necesita una alimentación limpia y desacoplada eléctricamente del circuito de origen, aunque ambos trabajen a la misma tensión nominal.
El Orion-Tr 24/24-5A (120 W) entrega una tensión nominal de salida de 24,2 V con una tolerancia de ±0,2 V y un nivel de ruido de 2 mV rms, a partir de un rango de tensión de entrada de 16 a 35 V. La función buck-boost mantiene la salida estable en todo ese rango de entrada siempre que la tensión de salida se ajuste a su valor nominal o por debajo de él. La potencia continua disponible es de 120 W a 25 grados centígrados y de 115 W a 40 grados centígrados, con una eficiencia del 87 por ciento.
El aislamiento galvánico de 200 V entre entrada, salida y carcasa permite separar circuitos con referencias de masa distintas, evitar bucles de tierra y alimentar equipos sensibles de medida, comunicaciones o navegación desde el mismo banco de baterías que el resto de la instalación. Todos los modelos de la gama son a prueba de cortocircuitos y admiten conexión en paralelo, sin límite de unidades, para incrementar la corriente de salida disponible.
El terminal on/off remoto evita tener que montar un interruptor de alta potencia en el cableado de entrada: la unidad puede gobernarse desde un interruptor de baja potencia o desde la propia llave de arranque del motor. Cuando se desactiva por el puerto remoto, el consumo cae por debajo de 200 microamperios. Una protección contra temperatura elevada reduce progresivamente la corriente de salida si la temperatura ambiente sube, en lugar de provocar una desconexión brusca.
El Orion-Tr está concebido para alimentar consumos de corriente continua con tensión estabilizada. Para la carga de baterías con algoritmo dedicado de varias etapas, Victron Energy dispone de la gama Orion-Tr Smart, disponible bajo referencia separada.
Especificaciones Técnicas Detalladas
| Parámetro | Valor |
|---|---|
| Rango de tensión de entrada | 16 a 35 V CC |
| Subtensión de desconexión | 14 V |
| Reinicio tras subtensión | 15 V |
| Tensión nominal de salida | 24,2 V |
| Rango de ajuste de la tensión de salida | 20 a 30 V |
| Tolerancia de la tensión de salida | ±0,2 V |
| Nivel de ruido | 2 mV rms |
| Corriente de salida continua a tensión nominal y 25 grados centígrados | 5 A |
| Corriente máxima de salida durante 10 segundos | 6,3 A |
| Corriente de cortocircuito | 30 A |
| Potencia continua de salida a 25 grados centígrados | 120 W |
| Potencia continua de salida a 40 grados centígrados | 115 W |
| Eficiencia | 87 por ciento |
| Corriente de entrada sin carga | menos de 60 mA |
| Consumo desactivado mediante el puerto remoto | menos de 200 microamperios |
| Aislamiento galvánico | 200 V entre entrada, salida y carcasa |
| Fusible de entrada | integrado, no reemplazable, en los modelos con entrada de 12 V y de 24 V |
| Parámetro | Valor |
|---|---|
| Conexión de corriente continua | bornes de tornillo, sin necesidad de herramientas especiales |
| Sección de cable máxima | 6 mm cuadrados (AWG10) |
| Dimensiones (alto x ancho x profundo) | 100 x 113 x 47 mm |
| Peso | 0,42 kg |
| Grado de protección | IP43 con los bornes de tornillo orientados hacia abajo |
| Conexión en paralelo | admitida, sin límite de unidades, para aumentar la corriente de salida |
| Terminal on/off remoto | disponible |
| Protección frente a cortocircuito | incorporada en todos los modelos de la gama |
| Parámetro | Valor |
|---|---|
| Rango de temperatura de trabajo | de -20 a +55 grados centígrados |
| Reducción de potencia por temperatura | 3 por ciento por cada grado centígrado por encima de 40 grados |
| Humedad relativa | máximo 95 por ciento, sin condensación |
| Protección por temperatura elevada | reducción progresiva de la corriente de salida |
| Parámetro | Valor |
|---|---|
| Seguridad | EN 60950 |
| Emisiones | EN 61000-6-3, EN 55014-1 |
| Inmunidad | EN 61000-6-2, EN 61000-6-1, EN 55014-2 |
| Directiva de automoción | ECE R10-5 |
Datos de Rendimiento y Límites Operativos
Límites operativos
- Tensión de entrada admisible de 16 a 35 V CC en régimen permanente.
- Desconexión por subtensión a 14 V y reconexión automática a 15 V, para preservar la batería de origen.
- Corriente de salida continua de 5 A a la tensión nominal y 25 grados centígrados.
- Punta de 6,3 A durante 10 segundos a la tensión nominal de salida.
- Corriente de cortocircuito limitada a 30 A.
Comportamiento térmico
- Potencia continua de 120 W a 25 grados centígrados de temperatura ambiente.
- Potencia continua de 115 W a 40 grados centígrados de temperatura ambiente.
- Por encima de 40 grados centígrados, la potencia disponible se reduce un 3 por ciento por cada grado adicional.
- La protección por temperatura elevada actúa recortando la corriente de salida de forma progresiva.
Consumos en reposo
- Corriente de entrada sin carga: menos de 60 mA, con la unidad generando tensión y sin consumo conectado.
- Consumo inferior a 200 microamperios cuando la unidad se desactiva mediante el puerto on/off remoto.
- El apagado remoto permite dejar la instalación en reposo sin descargar la batería de origen.
Estabilidad de la salida
- Tensión nominal de salida de 24,2 V con tolerancia de ±0,2 V.
- Ajuste de la tensión de salida en el rango de 20 a 30 V.
- Nivel de ruido de 2 mV rms, adecuado para alimentar electrónica sensible.
- La función buck-boost mantiene la salida estable en todo el rango de entrada mientras la consigna no supere el valor nominal.
Aplicaciones Detalladas y Casos de Uso
Vehículos industriales y autocaravanas
- Alimentación de consumos de 24 V a bordo de vehículos cuyo sistema eléctrico principal trabaja a 24 V.
- Separación galvánica entre el circuito del vehículo y los equipos de habitáculo, evitando bucles de masa a través del chasis.
- Gobierno de la unidad desde la llave de contacto mediante el terminal on/off remoto.
- Homologación de automoción ECE R10-5 para instalación a bordo.
Náutica y embarcaciones de recreo
- Alimentación estabilizada de equipos de navegación, sondas, radios VHF y sistemas de instrumentación.
- El aislamiento galvánico de 200 V reduce el riesgo de corrientes de fuga entre circuitos con masas distintas.
- Nivel de ruido de 2 mV rms, compatible con receptores de radiofrecuencia y equipos de medida.
- Montaje con los bornes hacia abajo para alcanzar el grado de protección IP43.
Telecomunicaciones y equipos de campo
- Adaptación de tensión para repetidores, cámaras, routers industriales y sistemas de telemetría alimentados desde un banco de baterías solar.
- Conexión en paralelo de varias unidades cuando la carga crece por encima de la corriente nominal.
- Consumo inferior a 200 microamperios en apagado remoto, relevante en emplazamientos aislados con generación limitada.
Instalaciones fotovoltaicas aisladas
- Obtención de una línea auxiliar de 24 V estabilizada a partir del banco de baterías de la instalación.
- Alimentación de reguladores de riego, automatismos, alumbrado y electrónica de control.
- Protección frente a cortocircuito y limitación térmica integradas, sin necesidad de electrónica adicional.
Certificaciones y Cumplimiento Normativo
Seguridad y normativa de producto
- EN 60950 - norma de seguridad de equipos de tecnología de la información aplicada por Victron Energy a esta gama.
Compatibilidad electromagnética
- EN 61000-6-3 - norma genérica de emisiones para entornos residenciales, comerciales e industria ligera.
- EN 55014-1 - límites de emisión radioeléctrica para aparatos electrodomésticos y herramientas.
- EN 61000-6-2 - norma genérica de inmunidad para entornos industriales.
- EN 61000-6-1 - norma genérica de inmunidad para entornos residenciales y comerciales.
- EN 55014-2 - requisitos de inmunidad para aparatos electrodomésticos y herramientas.
Homologación de automoción
- ECE R10-5 - reglamento de compatibilidad electromagnética para vehículos, revisión 5.
Fabricación
- ISO 9001 - sistema de gestión de la calidad de Victron Energy, con certificado disponible en la documentación adjunta a este producto.
Instalación, Puesta en Marcha y Dimensionado
Dimensionado de la unidad
El punto de partida es la corriente continua de salida: 5 A a la tensión nominal y 25 grados centígrados. Si la temperatura ambiente del emplazamiento supera los 40 grados, aplique la reducción del 3 por ciento por grado sobre los 115 W de potencia continua a 40 grados centígrados.
Las puntas de arranque de motores, compresores o bombas deben quedar por debajo de los 6,3 A que la unidad admite durante 10 segundos a la tensión nominal de salida.
Si la carga prevista supera la capacidad de una unidad, la conexión en paralelo de varios equipos permite sumar corriente de salida sin límite de unidades.
Cableado y protecciones
La conexión se realiza mediante bornes de tornillo que admiten una sección máxima de 6 mm cuadrados (AWG10), sin herramientas especiales.
Dimensione la sección del lado de entrada teniendo en cuenta que, a igualdad de potencia, la corriente de entrada es tanto mayor cuanto menor es la tensión del sistema de origen.
Instale la protección de sobrecorriente del lado de entrada lo más cerca posible del borne positivo de la batería, conforme a las indicaciones del manual adjunto a este producto.
Ubicación y montaje
Monte la unidad con los bornes de tornillo orientados hacia abajo: esa es la posición en la que el fabricante declara el grado de protección IP43.
Reserve espacio libre alrededor de la carcasa para permitir la disipación por convección y evitar que la protección térmica recorte la corriente de salida de forma prematura.
El rango de temperatura de trabajo va de -20 a +55 grados centígrados, con una humedad relativa máxima del 95 por ciento sin condensación.
Puesta en marcha y ajuste
La tensión de salida se ajusta dentro del rango 20 a 30 V en función del consumo que se vaya a alimentar. Mantener la consigna en el valor nominal o por debajo garantiza que la función buck-boost estabilice la salida en todo el rango de entrada.
Verifique el umbral de desconexión por subtensión antes de dar servicio: la unidad se detiene al bajar la entrada de 14 V y se reinicia al recuperar 15 V.
Compruebe el funcionamiento del terminal on/off remoto antes de cerrar el cuadro, especialmente si va gobernado desde la llave de contacto.
