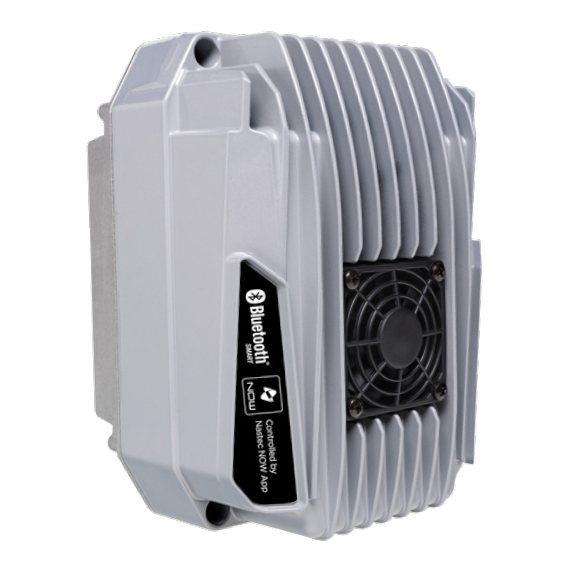

  3. NASTEC MIDA MP Solar 209 | Variador Mono/Trifásico 1,5/2,2kW | MPPT 90-400VDC | AC Output 230V: 1PH 13,5A | 3PH 9,5A [WAT234] NASTEC MIDA MP Solar 209 | Variador Mono/Trifásico 1,5/2,2kW | MPPT 90-400VDC | AC Output 230V: 1PH 13,5A | 3PH 9,5A
NASTEC MIDA MP Solar 209 | Variador Mono/Trifásico 1,5/2,2kW | MPPT 90-400VDC | AC Output 230V: 1PH 13,5A | 3PH 9,5A

NASTEC MIDA MP Solar 209 | Variador Mono/Trifásico 1,5/2,2kW | MPPT 90-400VDC | AC Output 230V: 1PH 13,5A | 3PH 9,5A

[WAT234] NASTEC MIDA MP Solar 209 | Variador Mono/Trifásico 1,5/2,2kW | MPPT 90-400VDC | AC Output 230V: 1PH 13,5A | 3PH 9,5A

https://b2b.technosun.com/web/image/product.template/41316/image_1920?unique=8b3744c

Accesorio NASTEC MIDA MP Solar 209 Variador Mono/Trifásico 1,5/2,2kW MPPT 90-400VDC AC Output 230V: 1PH 13,5A 3PH 9,5A
Especificaciones: 2,2kW | 400V DC | 230 V | 13,5 A
Datos adicionales: 9,5 A | 2,8 kg
Referencia: WAT234

    Esta combinación no existe.

    Para ver los precios, por favor regístrese o inicie sesión con su cuenta.
    Contáctenos

    Términos y condiciones de venta

    Nombre mostrado: [WAT234] NASTEC MIDA MP Solar 209 | Variador Mono/Trifásico 1,5/2,2kW | MPPT 90-400VDC | AC Output 230V: 1PH 13,5A | 3PH 9,5A

    Variador para Bombeo Solar NASTEC MIDA Solar 209 MP

    Convertidor con seguimiento MPPT de 90 a 400 VDC y salida hasta 250 VAC para motores de bomba de 1,5 kW monofásicos o 2,2 kW trifásicos

    El MIDA Solar 209 MP es el variador de la gama MIDA Solar de NASTEC que convierte la tensión continua procedente del generador fotovoltaico en tensión alterna para accionar el motor de una bomba. Admite una entrada de 90 a 400 VDC y entrega hasta 250 VAC, con una corriente máxima de salida de 13,5 A en configuración monofásica y de 9,5 A en configuración trifásica.

    La versión MP (MultiPower) añade una entrada de alimentación en alterna de 1 x 90 a 265 VAC, de modo que el equipo puede alimentarse desde los paneles o desde red o grupo electrógeno. El seguimiento del punto de máxima potencia adapta de forma continua la frecuencia de salida a la irradiación disponible, y el circuito elevador interno permite dimensionar el campo fotovoltaico en función de la potencia requerida y no de la tensión nominal del motor.

    El equipo se presenta en cubierta de aluminio con ventilación independiente y grado de protección IP66, con puesta en marcha guiada por asistente de configuración y comunicación por RS485 MODBUS RTU y Bluetooth SMART.

    SKU

    WAT234

    Entrada fotovoltaica

    90 - 400 VDC

    Corriente máx. de salida

    13,5 A (1~) / 9,5 A (3~)

    Protección

    IP66

    Especificaciones Técnicas Detalladas

    • Modelo: MIDA Solar 209 MP
    • Código de fabricante: 3075150110
    • Tensión de entrada en continua (Vin DC): 90 - 400 VDC
    • Tensión de entrada en alterna (Vin AC): 1 x 90 - 265 VAC
    • Tensión nominal de entrada (Vnom): 90 VDC
    • Tensión máxima de salida (Max V out): 250 VAC
    • Corriente máxima de entrada (I in): Máx. 14,5 A
    • Corriente máxima de salida (Max I out): 13,5 A en monofásico, 9,5 A en trifásico
    • Potencia típica de motor P2 a 1 x 230 VAC: 1,5 kW
    • Potencia típica de motor P2 a 3 x 230 VAC: 2,2 kW
    • Rendimiento máximo: 94 %
    • Frecuencia de alimentación: 50 - 60 Hz (+/- 2 %)
    • Talla constructiva: 2
    • Salidas digitales: 2 configurables como normalmente abierta o normalmente cerrada
    • Señal de la salida digital 1: Funcionamiento del motor
    • Señal de la salida digital 2: Alarma
    • Entradas analógicas: 4, alimentadas a 10 o 15 VDC
    • Entradas analógicas 1 y 2: 4 - 20 mA
    • Entradas analógicas 3 y 4: 0 - 10 VDC
    • Entradas digitales: 4 configurables como normalmente abierta o normalmente cerrada, para arranque y parada del motor
    • Bus de campo: RS485 MODBUS RTU
    • Comunicación inalámbrica: Bluetooth SMART (4.0)
    • Aplicación de gestión: Nastec NOW, para monitorización de parámetros, estadísticas de consumo, historial de alarmas y elaboración de informes
    • Operación remota: A través de la aplicación, empleando un teléfono conectado por Wi-Fi o GSM como módem
    • Grado de protección: IP66
    • Temperatura ambiente de trabajo: -10 a 40 °C (14 a 104 °F)
    • Altitud máxima a plena carga: 1.000 m
    • Cubierta: Aluminio
    • Refrigeración: Ventilación independiente
    • Puesta en marcha: Asistente de configuración inicial
    • Control de motor: Motores monofásicos, motores asíncronos y motores síncronos de imán permanente sin sensores
    • Protecciones incorporadas: Sobretensión y baja tensión, picos de corriente y falta de carga, funcionamiento en seco y sobretemperatura
    • Referencia interna: WAT234
    • Código EAN: 8435438803640
    • Marca: NASTEC
    • Serie: MIDA
    • Tipo de artículo: Variador de frecuencia
    • Peso: 2,8 kg
    • Dimensiones de embalaje: 220 x 170 x 170 mm
    • Documentación: Ficha técnica de la serie MIDA Solar en español adjunta a la ficha de producto

    Gama MIDA Solar MP: Selección por Corriente de Salida

    La selección del modelo debe hacerse por la corriente nominal del motor de la bomba y no únicamente por su potencia. La tabla recoge la gama completa MIDA Solar MP publicada por NASTEC, con la referencia WAT234 correspondiente al modelo 209 MP destacada.

    Código NASTEC Modelo Vin DC [VDC] Vin AC [VAC] Máx. I out 1~ / 3~ [A] P2 motor 1 x 230 VAC P2 motor 3 x 230 VAC
    3072150110 MIDA Solar 203 MP 90 - 400 1 x 90 - 265 6 / 3,5 0,37 kW 0,55 kW
    3071150110 MIDA Solar 205 MP 90 - 400 1 x 90 - 265 10 / 5 0,75 kW 1,1 kW
    3070150110 MIDA Solar 207 MP 90 - 400 1 x 90 - 265 12 / 7,5 1,1 kW 1,5 kW
    3075150110 MIDA Solar 209 MP 90 - 400 1 x 90 - 265 13,5 / 9,5 1,5 kW 2,2 kW
    3075250110 MIDA Solar 212 MP 90 - 400 1 x 90 - 265 13,5 / 12,5 1,5 kW 3 kW
    3075350110 MIDA Solar 218 MP 90 - 400 1 x 90 - 265 17,5 / 18,5 2,2 kW 4 kW

    Potencia típica del motor. El fabricante recomienda referirse a la corriente nominal del motor para seleccionar el modelo. Fuente: catálogo de producto NASTEC y ficha técnica de la serie MIDA Solar.

    Principios de Funcionamiento

    Seguimiento del punto de máxima potencia

    • El MPPT ajusta la energía tomada de los paneles a las condiciones de radiación y temperatura del momento.
    • Al aumentar la radiación, la bomba incrementa su velocidad de rotación y el caudal impulsado.
    • Al disminuir la radiación, el equipo reduce la frecuencia de salida y mantiene el bombeo hasta el mínimo necesario para el funcionamiento.

    Regulación automática de la tensión

    • El circuito elevador interno aumenta la tensión procedente de los paneles fotovoltaicos.
    • El dimensionado del campo fotovoltaico queda ligado a la potencia de la bomba y no a la tensión nominal del motor.
    • En el ejemplo publicado por el fabricante para una bomba de 0,75 kW a 3 x 230 VAC, la potencia fotovoltaica sugerida es de 1.250 W.

    Alimentación combinada de las versiones MP

    • La entrada en alterna permite alimentar el equipo desde red o grupo electrógeno además de desde los paneles.
    • Esta doble alimentación permite atender picos de demanda hídrica sin sobredimensionar el generador fotovoltaico.
    • El accesorio HMA gestiona de forma automática el intercambio entre fuentes según nivel de irradiación, horario, caudal diario alcanzado o mando remoto por entrada digital.

    Aplicaciones Detalladas y Casos de Uso

    chevron_right Riego agrícola y jardinería
    • Accionamiento de estaciones de riego a partir de una reserva de agua mediante bomba de superficie.
    • Bombeo para riego de cultivos y jardines con adaptación del caudal a la irradiación disponible.
    • Arranque y parada suaves que reducen la solicitación mecánica sobre la instalación hidráulica.
    chevron_right Abastecimiento y almacenamiento de agua
    • Llenado de depósitos y de abrevaderos para ganado con bombas sumergibles.
    • Suministro de agua en explotaciones alejadas de la red de distribución eléctrica.
    • Control del arranque y parada del motor desde las cuatro entradas digitales configurables, para integración con boyas y sondas de nivel.
    chevron_right Conversión de instalaciones existentes
    • Transformación de sistemas de bombeo convencionales en sistemas alimentados por energía solar.
    • Aprovechamiento de la bomba ya instalada con motor de alterna, monofásico o trifásico.
    • Instalación en ambientes húmedos y con polvo gracias al grado de protección IP66.
    chevron_right Recirculación en piscinas
    • Accionamiento de la bomba de piscina con la energía disponible del generador fotovoltaico.
    • Adaptación del régimen de trabajo a las horas de mayor irradiación del día.

    Certificaciones y Cumplimiento Normativo

    Compatibilidad electromagnética

    • check EN 61000-3-2 - Corrección del factor de potencia integrada, con factor de potencia unidad
    • check EN 61800-3 - Filtro de entrada integrado para categoría C1
    • check EN 55011 - Clase B, apta para entornos residenciales

    Protección de la envolvente

    • check IP66 - Envolvente apta para instalación en ambientes húmedos y con presencia de polvo
