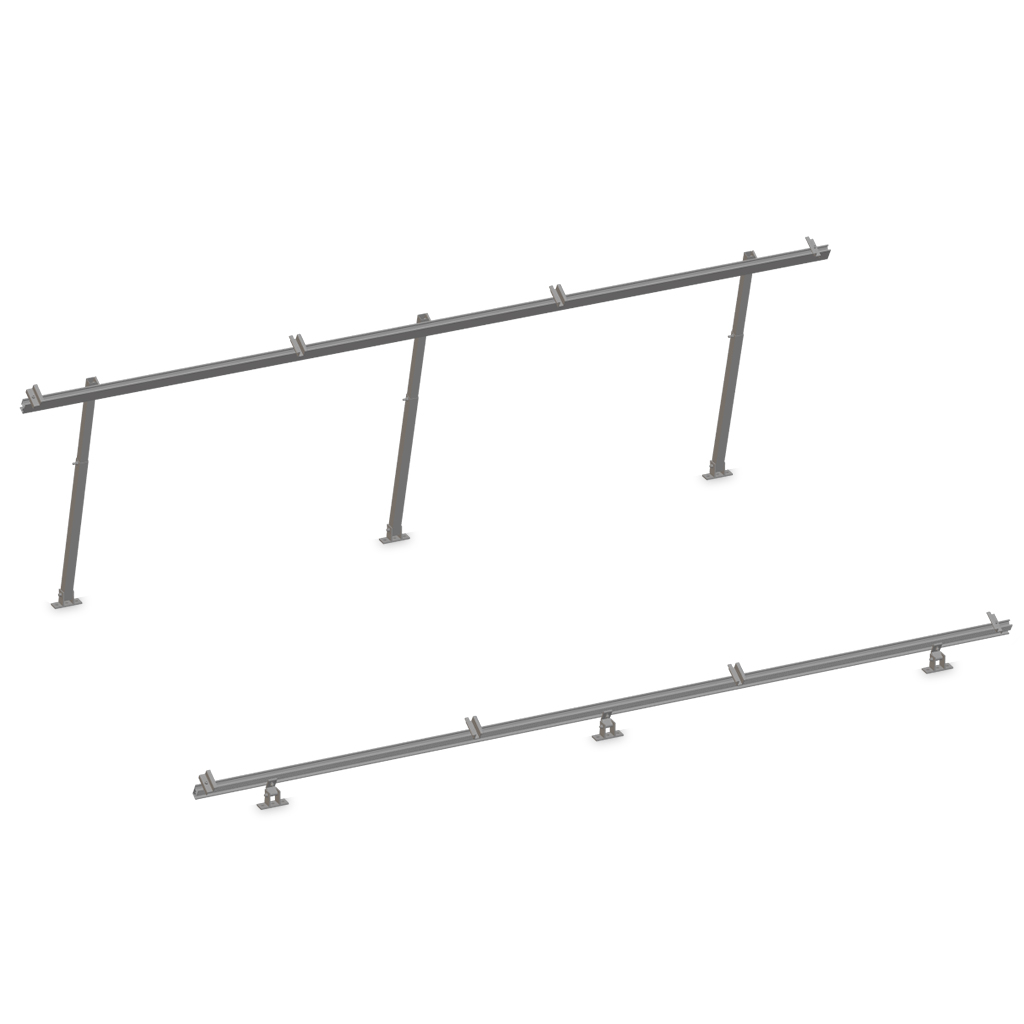

  3. AIR04-TS-D2-M35 [1x04] | adjustable tilt mounting structure | 20°-45° | for 4 panels in portrait | (max width 1150 mm) | M35 frame system TS-D2 [AIR04-TS-D2-M35] AIR04-TS-D2-M35 [1x04] | adjustable tilt mounting structure | 20°-45° | for 4 panels in portrait | (max width 1150 mm) | M35 frame system TS-D2

AIR04-TS-D2-M35 [1x04] | adjustable tilt mounting structure | 20°-45° | for 4 panels in portrait | (max width 1150 mm) | M35 frame system TS-D2

[AIR04-TS-D2-M35] AIR04-TS-D2-M35 [1x04] | adjustable tilt mounting structure | 20°-45° | for 4 panels in portrait | (max width 1150 mm) | M35 frame system TS-D2

https://b2b.technosun.com/web/image/product.template/55187/image_1920?unique=52760cf

Solar panel Solitia AIR04-TS-D2-M35 [1x4] Estructura inclinada regulable 20º/45º para 4 paneles en vertical (ancho máximo 1150mm) Serie TS-D
Specifications: 1150 mm | 1x4 | 15.88 kg
Reference: AIR04-TS-D2-M35

Not Available For Sale

    This combination does not exist.

    Contact Us

    Sales and terms conditions

    Display Name: [AIR04-TS-D2-M35] AIR04-TS-D2-M35 [1x04] | adjustable tilt mounting structure | 20°-45° | for 4 panels in portrait | (max width 1150 mm) | M35 frame system TS-D2

    Estructura Inclinada Regulable AIR04-TS-D2-M35 para 4 Paneles en Vertical

    Soporte de inclinación ajustable 20°-45° con patas telescópicas y sistema de fijación TS-D2 para marco de 35 mm

    Estructura inclinada de la serie AIR-TS-D2 de Techno Sun para la instalación de 4 paneles solares en posición vertical (retrato) sobre superficies planas o inclinadas. Sus patas telescópicas permiten regular el ángulo entre 20° y 45°, optimizando la captación solar en cubiertas planas, suelos y terrazas. Fabricada íntegramente en aluminio de aleación Al-6005-T5 con tornillería de acero inoxidable A2 para máxima durabilidad y resistencia a la corrosión.

    SKU

    AIR04-TS-D2-M35

    Capacidad

    4 paneles (1x4)

    Inclinación

    20° - 45° regulable

    Peso

    15,88 kg

    Especificaciones Técnicas Detalladas

    • Material de perfiles, presores y accesorios: Aluminio aleación Al-6005-T5 (EN AW 6060)
    • Tornillería: Acero inoxidable A2
    • Acabado: Disponible en aluminio crudo y anodizado; opción de perfilería y accesorios en color negro
    • Sistema de fijación: TS-D2 con sujeciones en omega (Z) y en zeta (T)
    • Reciclabilidad: 100% reciclable
    • Garantía: 3 años
    • Número de paneles: 4 módulos en posición vertical (configuración 1x4)
    • Ángulo de inclinación: Regulable de 20° a 45° mediante patas telescópicas
    • Altura de patas telescópicas: De 695 mm a 1280 mm
    • Marco de panel compatible: 35 mm (versión M35); fijación universal disponible para 30/35/40 mm según modelo
    • Tamaño máximo de panel: Hasta 2102 x 1130 mm (ancho máximo 1150 mm)
    • Separación entre apoyos: 1367 mm entre patas, voladizo de 300 mm en extremos
    • Peso del conjunto: 15,88 kg
    • Patas delanteras (STR042): 4 unidades
    • Patas traseras (STR048): 4 unidades
    • Perfil 2350 mm (STR2048): 4 unidades
    • Unión de perfiles (STR1957): 2 unidades
    • Sujeción en Z (STR1949): 4 unidades
    • Sujeción en T (STR1933): 6 unidades

    Datos de Rendimiento y Comportamiento Estructural

    Capacidad de Regulación

    • Inclinación ajustable de 20° a 45° para optimizar la captación según latitud y estación
    • Patas telescópicas regulables de 695 a 1280 mm de altura
    • Configuración modular ampliable combinando filas hasta un máximo de 20 módulos fotovoltaicos

    Durabilidad y Resistencia

    • Perfilería de aluminio Al-6005-T5 de alta resistencia mecánica y a la corrosión
    • Tornillería de acero inoxidable A2 para entornos exteriores
    • Disponibilidad de tapas y accesorios de seguridad de toma a tierra

    Aplicaciones Detalladas y Casos de Uso

    chevron_right Cubiertas Planas y Terrazas
    • Instalación sobre azoteas y terrazas planas donde se requiere generar inclinación para captar correctamente la radiación solar
    • Las patas telescópicas permiten ajustar el ángulo a la latitud del emplazamiento sin obra adicional
    chevron_right Instalaciones en Suelo
    • Montaje sobre solera, grava o terreno en pequeñas instalaciones residenciales y agrícolas
    • Solución para huertos solares de pequeño tamaño y autoconsumo con orientación optimizada
    chevron_right Cubiertas Inclinadas
    • Corrección del ángulo de captación en cubiertas con pendiente cuando la inclinación natural no es óptima
    • Compatible con paneles de hasta 2102 x 1130 mm en posición vertical

    Certificaciones y Cumplimiento Normativo

    Conformidad Estructural

    • check Marcado CE - Estructuras de la serie TS-D2 con certificado CE
    • check Aleación EN AW 6060 - Aluminio Al-6005-T5 conforme a estándar europeo

    Materiales

    • check Tornillería INOX A2 - Acero inoxidable para resistencia a la corrosión
    • check 100% reciclable - Aluminio y acero inoxidable totalmente recuperables

    Componentes Compatibles de la Serie TS-D2

    Este producto pertenece a la serie TS-D2 de Techno Sun. A continuación se enumeran los componentes complementarios disponibles bajo referencia separada para configurar la solución completa según las necesidades de la instalación.

    Estructuras Coplanares

    • ACL04-TS-D2-M35 — coplanar para 4 paneles en vertical
    • ACL05-TS-D2-M35 — coplanar para 5 paneles en vertical

    Perfilería

    • TS-D2-AP-1192 — perfil anodizado plata 1192 mm
    • TS-D2-EC-2400 — perfil crudo 2400 mm sistema D2

    Sujeciones y Presores

    • STR1879 — presor universal ajustable 30 a 35 mm
    • STR1957 — unión de perfiles premontada TS-D

    Servicio Técnico Profesional Techno Sun

    Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, puesta en marcha y resolución de incidencias técnicas.

    STOCK PERMANENTE ENVÍO 24-48H GARANTÍA OFICIAL TECHNO SUN

    Estructura Inclinada Regulable AIR04-TS-D2-M35

    Referencia: AIR04-TS-D2-M35 | Estructura inclinada regulable para 4 paneles

    La solución definitiva para la fijación de 4 paneles solares con inclinación optimizada en aplicaciones que demandan máxima fiabilidad y resistencia estructural.

    GARANTÍA OFICIAL TECHNO SUN FABRICACIÓN PROPIA
