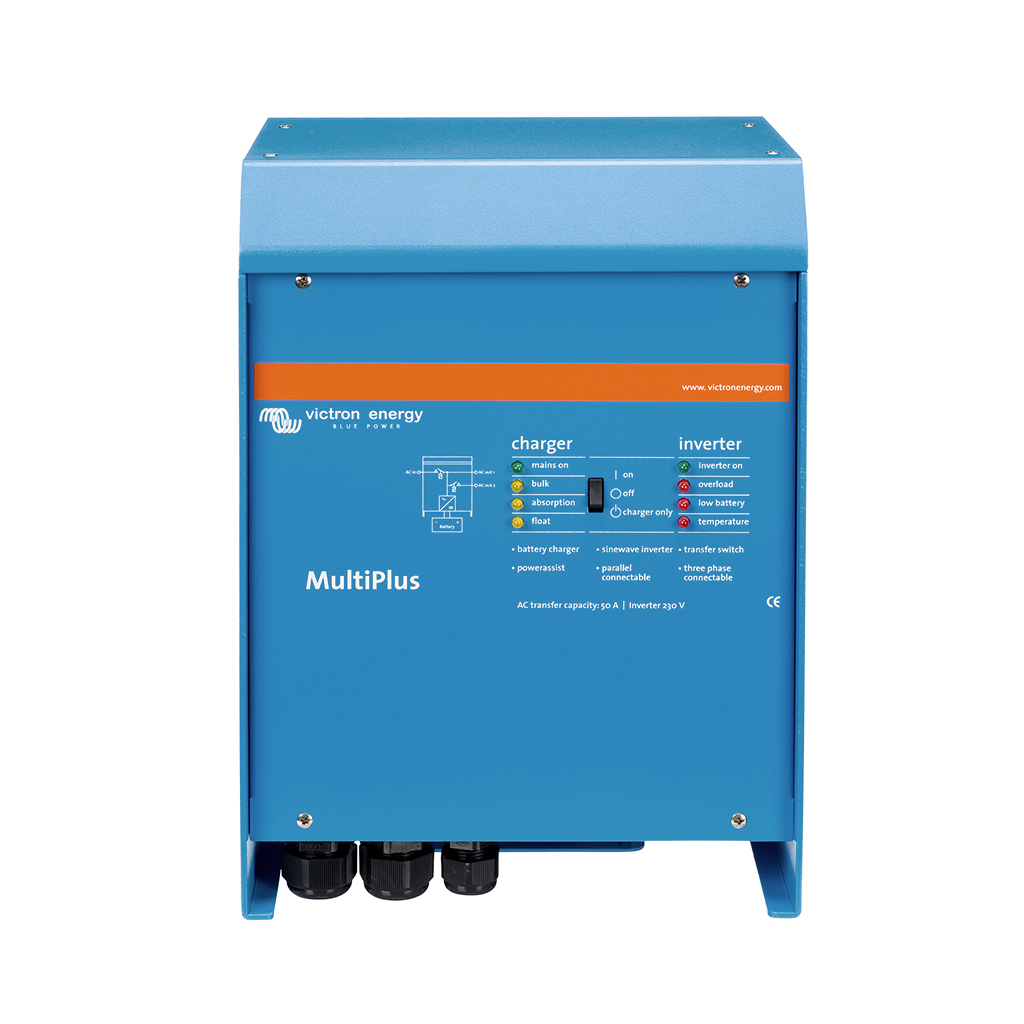

MultiPlus 48/5000/70-100 230V VE.Bus - VICTRON ENERGY
[PMP485021010] MultiPlus 48/5000/70-100 230V VE.Bus - VICTRON ENERGY
MultiPlus 48/5000/70-100 230V VE.Bus - VICTRON ENERGY. Inversor-cargador para instalaciones solares aisladas y de respaldo. Convierte la corriente continua de las baterias en corriente alterna de onda pura senoidal. Incluye cargador de baterias integrado y funciones de transferencia automatica para garantizar suministro electrico ininterrumpido. Especificaciones: Marca: Victron Energy. Referencia: PMP485021010. Potencia: 349 W. Peso: 35.0 kg.
📕 Descarga de documentación
Display Name:
[PMP485021010] MultiPlus 48/5000/70-100 230V VE.Bus - VICTRON ENERGY
HS Code:
85044087
Especificaciones Técnicas Detalladas
- Tensión nominal de entrada DC: 48 V (rango operativo 38 V a 66 V)
- Tensión nominal de salida AC: 230 V ±2% onda sinusoidal pura
- Frecuencia de salida: 50 Hz ±0,1% (configurable a 60 Hz)
- Potencia continua a 25 °C: 5000 VA / 4000 W
- Potencia pico (30 minutos): 4500 W
- Potencia pico (5 segundos): 10000 W
- Eficiencia máxima: 95%
- Consumo en vacío: 25 W
- Consumo en modo búsqueda: 5 W (modo AES, ahorrador)
- Forma de onda: Senoidal pura (THD < 3% con carga lineal)
- Corriente de carga de la batería: 70 A (ajustable)
- Tensión de carga en absorción: 57,6 V
- Tensión de carga en flotación: 55,2 V
- Tensión de carga en almacenamiento: 52,8 V
- Sensor de temperatura de batería: Sí (sonda BTS incluida)
- Algoritmo de carga: Adaptativo multietapa (bulk/absorción/flotación/almacenamiento)
- Compatibilidad química: Plomo-ácido, AGM, GEL, OPzS, Litio (LiFePO4)
- Compatibilidad baterías de litio: Victron, Pylontech, BYD, LG Chem, Discover
- Función: Conmutador de transferencia automático integrado (modo UPS)
- Tiempo de conmutación: Inferior a 20 milisegundos
- Corriente máxima de transferencia AC1: 100 A (asistida con PowerAssist)
- Corriente máxima de entrada AC: 100 A mediante bornes AC-in
- Salida AC1: Con función PowerAssist (síntesis de red/generador)
- Salida AC2: Dedicada a cargas críticas, conmutación pura sin asistencia
- PowerControl: Limitación dinámica de la corriente de entrada
- PowerAssist: Aporte adicional desde baterías para cubrir picos de consumo
- Conexión a la batería: 2 pernos M8 (par de apriete recomendado 11 Nm)
- Sección máxima de cable de batería: 2 × 50 mm² por polo
- Conexión AC: Bornes de tornillo 13 mm² (6 AWG)
- Puerto de comunicación: VE.Bus (2 conectores RJ45 en paralelo)
- Puertos auxiliares: Sensor de temperatura, on/off remoto, panel Multi Control
- Programable: Relé programable, parámetros de carga y umbrales ajustables
- Monitorización: Compatible con Cerbo GX, Venus GX, Color Control GX y VRM Portal
- Configuración: Mediante VEConfigure (software gratuito Victron) o panel digital
- Dimensiones (al × an × p): 444 × 328 × 240 mm
- Peso: 30 kg
- Temperatura de operación: De -20 °C a +50 °C (refrigeración por ventilador)
- Humedad relativa: Hasta 95 % sin condensación
- Grado de protección: IP21 (interior, protección frente a goteo vertical)
- Material de la envolvente: Acero con revestimiento epoxi y tapa de plástico ABS
- Color de la carcasa: Azul RAL 5012 (estándar de la marca Victron Energy)
- Garantía oficial: 5 años del fabricante
Datos de Rendimiento y Curvas de Eficiencia
Límites Operacionales
- Rango de tensión DC: 38 V a 66 V (tensión nominal 48 V)
- Corriente máxima de transferencia AC: 100 A en AC1
- Corriente de carga ajustable hasta 70 A
- Temperatura de servicio: de -20 °C a +50 °C
Capacidad de Sobrecarga
- 5000 VA continuos a 25 °C de forma sostenida
- 4500 W durante picos de 30 minutos
- 10000 W para arranques de hasta 5 segundos
- Reducción térmica automática por encima de 25 °C
Eficiencia y Autoconsumo
- Eficiencia máxima del inversor: 95 %
- Consumo en vacío: 25 W
- Consumo en modo búsqueda AES: 5 W
- Pérdidas del cargador en flotación: reducidas por sensor de temperatura
Capacidad de Paralelismo
- Hasta 6 unidades en paralelo monofásico
- Configuración trifásica con 2 o 3 unidades por fase
- Sincronización automática por bus VE.Bus
- Reparto inteligente de carga entre unidades
Aplicaciones Detalladas y Casos de Uso
Sistemas aislados residenciales (off-grid)
- Viviendas permanentes en zonas sin acceso a la red eléctrica convencional
- Casas rurales, masías, cabañas de montaña y explotaciones agrícolas autónomas
- Generación fotovoltaica con banco de baterías de plomo-ácido o litio LiFePO4
- Capacidad de 5000 VA para alimentarneveras, lavadoras, pequeños electrodomésticos y alumbrado
- Compatible con generador auxiliar diésel/gasolina para recarga de baterías en periodos de baja irradiación
Sistemas híbridos con red eléctrica y backup
- Viviendas conectadas a red con baterías para autoconsumo fotovoltaico y respaldo ante cortes
- Función PowerAssist: combina la energía de la red con la de las baterías para cubrir picos
- Función PowerControl: limita la corriente de la red para no superar la potencia contratada
- Conmutación automática en menos de 20 ms para mantener activos los equipos críticos (SAI/UPS)
- Doble salida AC1 (asistida) y AC2 (solo conmutación) para separar cargas críticas y no críticas
Plantas solares con baterías de litio
- Compatibilidad probada con baterías de litio LiFePO4 de Victron, Pylontech, BYD, LG y Discover
- Algoritmo de carga configurable con tensiones de absorción, flotación y almacenamiento específicas
- Gestión de ciclos profundos y elevada profundidad de descarga sin afectar a la vida útil
- Integración con BMS mediante cable de datos para corte por tensión, corriente o temperatura
- Aptitud para sistemas de autoconsumo con almacenamiento solar de larga duración
Pequeños negocios, telecomunicaciones y monitorización remota
- Estaciones de telecomunicaciones, repetidores y cabinas de telemetría en zonas remotas
- Estaciones meteorológicas, repetidores de emergencia y bombeo solar para ganado
- Pequeños talleres rurales y naves agrícolas con equipos de climatización y herramientas
- Monitorización remota a través del portal VRM Victron para diagnóstico y operación desatendida
- Integración con Cerbo GX y Venus GX para lectura de consumos, estado de baterías y eventos
Sector naval, náutico y vehículos especiales
- Embarcaciones de recreo, yates y pesqueros con servicio eléctrico profesional a bordo
- Viviendas rodantes, caravanas solares y campers con autonomía energética prolongada
- Vehículos especiales, food trucks y unidades móviles con energía limpia y silenciosa
- Resistencia a vibraciones, humedad y entornos marinos con envolvente metálica y refrigerada por ventilador
- Funcionamiento fiable con alternador del motor y cargador en puerto mediante shore power
Certificaciones y Cumplimiento Normativo Completo
Estándares de Seguridad Eléctrica
- EN-IEC 60335-1 - Seguridad de aparatos electrodomésticos y análogos, requisitos generales
- EN-IEC 60335-2-29 - Requisitos particulares para cargadores de batería
- EN 62109-1 - Seguridad de convertidores de potencia para sistemas fotovoltaicos
Compatibilidad Electromagnética y Automoción
- EN 55014-1 / EN 55014-2 - Emisiones e inmunidad electromagnética de equipos domésticos
- EN 61000-3-3 / EN 61000-6-1 / EN 61000-6-2 / EN 61000-6-3 - Compatibilidad electromagnética residencial e industrial
- ECE R10-4 - Homologación de automoción para compatibilidad electromagnética en vehículos
Componentes Compatibles de la Serie Multiplus
Este producto pertenece a la serie Multiplus de Victron Energy. A continuación se enumeran los componentes complementarios disponibles bajo referencia separada para configurar la solución completa según las necesidades de la instalación.
Inversor de red
- PMP121500000 - Multi 12/500/20-16 230V
Inversor híbrido
- PMP482305012 - MultiPlus-II 48/3000/35-32 230V
