  2. Quattro 24/3000/70-50/50 230V VE.Bus [QUA243020010] Quattro 24/3000/70-50/50 230V VE.Bus
Quattro 24/3000/70-50/50 230V VE.Bus

Quattro 24/3000/70-50/50 230V VE.Bus

[QUA243020010] Quattro 24/3000/70-50/50 230V VE.Bus

https://b2b.technosun.com/web/image/product.template/8575/image_1920?unique=b0b3915

Not Available For Sale

    This combination does not exist.

    Contact Us

    Sales and terms conditions

    Display Name: [QUA243020010] Quattro 24/3000/70-50/50 230V VE.Bus
    HS Code: 85044087

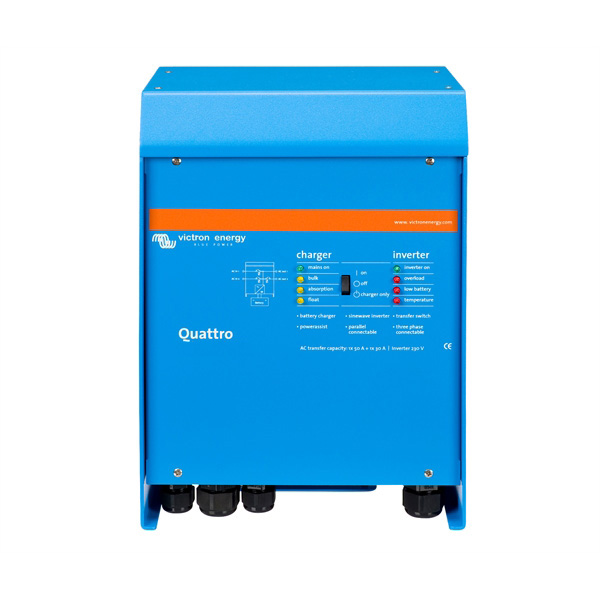

    Victron Quattro 24/3000/70-50/50 230V VE.Bus

    Inversor/cargador de 3000 VA a 24 V con doble entrada CA y conmutación automática

    Inversor/cargador combinado para instalaciones aisladas y de respaldo que integra un inversor de onda sinusoidal pura de 230 VCA, un cargador de baterías de 70 A y un conmutador de transferencia con dos entradas CA. Sus funciones PowerControl y PowerAssist optimizan el uso de generador o red, evitando sobrecargas y reforzando la potencia disponible en picos de demanda.

    SKU

    QUA243020010

    Potencia

    3000 VA / 2400 W

    Tensión batería

    24 V CC

    Cargador

    70 A

    Especificaciones Técnicas Detalladas

    • Potencia continua de salida a 25 °C: 3000 VA / 2400 W
    • Potencia continua de salida a 40 °C: 2200 W
    • Potencia continua de salida a 65 °C: 1700 W
    • Pico de potencia: 6000 W
    • Tensión de salida: 230 VAC ± 2%, onda sinusoidal pura
    • Frecuencia de salida: 50 Hz ± 0,1% (ajustable a 60 Hz)
    • Rango de tensión de entrada CC: 19 - 33 V
    • Eficacia máxima: 94%
    • Consumo en vacío: 20 W (15 W en modo ahorro, 10 W en modo búsqueda)
    • Corriente de carga de la batería auxiliar: 70 A
    • Tensión de carga de absorción: 28,8 VCC
    • Tensión de carga de flotación: 27,6 VCC
    • Modo de almacenamiento: 26,4 VCC
    • Corriente de carga batería de arranque: 4 A
    • Sensor de temperatura de la batería: Incluido
    • Compatibilidad de baterías: Litio-ion, AGM, GEL y plomo-ácido
    • Entradas CA: 2 entradas con conmutador de transferencia integrado
    • Corriente máxima de alimentación: 2 x 50 A
    • Rango de tensión de entrada CA: 187 - 265 VAC
    • Frecuencia de entrada: 45 - 65 Hz (factor de potencia 1)
    • Tiempo de transferencia: menos de 20 ms (función no-break)
    • Salida auxiliar: 25 A
    • Relés programables: 3
    • Comunicaciones: Puerto VE.Bus + 2 puertos de uso general, On/Off remoto
    • PowerControl / PowerAssist: Sí
    • Material y color: Aluminio (azul RAL 5012)
    • Grado de protección: IP21
    • Conexión a la batería: Cuatro pernos M8 (2 positivos, 2 negativos)
    • Conexión 230 VCA: Bornes de tornillo de 13 mm² (6 AWG)
    • Peso: 19 kg
    • Dimensiones (al x an x p): 362 x 258 x 218 mm
    • Temperatura de trabajo: -40 a +65 °C
    • Humedad (sin condensación): máx. 95%
    • Altitud máxima: 3500 m

    Datos de Rendimiento y Curvas de Eficiencia

    Potencia según temperatura

    • 2400 W continuos a 25 °C
    • 2200 W continuos a 40 °C
    • 1700 W continuos a 65 °C
    • Pico de hasta 6000 W

    Eficiencia y consumo

    • Eficacia máxima 94%
    • Consumo en vacío 20 W
    • Consumo en modo de ahorro 15 W
    • Consumo en modo de búsqueda 10 W

    Escalabilidad del sistema

    • Configuración en paralelo y trifásica vía VE.Bus
    • Opción de fase dividida con autotransformador
    • Conmutación de transferencia en menos de 20 ms
    • Funciones PowerControl y PowerAssist

    Aplicaciones Detalladas y Casos de Uso

    chevron_right Instalaciones aisladas de red
    • Viviendas, refugios y cabañas con sistema fotovoltaico autónomo a 24 V
    • Gestión combinada de inversor y carga de baterías en un único equipo
    • Compatibilidad con cargadores solares MPPT mediante asistentes de configuración
    chevron_right Respaldo y sistemas de emergencia
    • Alimentación ininterrumpida de equipos críticos con conmutación en menos de 20 ms
    • Gestión simultánea de dos fuentes CA (red y generador) con selección automática
    • Refuerzo de potencia con PowerAssist ante picos de demanda
    chevron_right Aplicaciones náuticas y vehículos
    • Embarcaciones y autocaravanas con homologación ECE R10-4
    • Integración con redes marinas NMEA 2000 mediante interfaz dedicada
    • Carga de batería de arranque adicional de 4 A

    Certificaciones y Cumplimiento Normativo Completo

    Estándares de seguridad

    • check EN-IEC 60335-1 - Seguridad de aparatos electrodomésticos
    • check EN-IEC 60335-2-29 - Requisitos para cargadores de batería
    • check EN-IEC 62109-1 - Seguridad de convertidores de potencia

    Compatibilidad electromagnética y automoción

    • check EN 55014-1 / EN 55014-2 - Emisiones e inmunidad
    • check EN-IEC 61000-3-2 / 61000-3-3 / 61000-6-1 / 61000-6-2 / 61000-6-3 - Normativa EMC
    • check ECE R10-4 - Homologación para vehículos de carretera

    Servicio Técnico Profesional Techno Sun

    Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, puesta en marcha y resolución de incidencias técnicas.

    STOCK PERMANENTE ENVÍO 24-48H GARANTÍA OFICIAL VICTRON ENERGY

    Victron Quattro 24/3000/70-50/50 230V VE.Bus

    Referencia: QUA243020010 | Inversor/cargador 24 V

    La solución definitiva para la gestión combinada de energía en instalaciones aisladas y de respaldo que demandan máxima fiabilidad y eficiencia energética.

    GARANTÍA OFICIAL VICTRON ENERGY DISTRIBUIDOR AUTORIZADO
